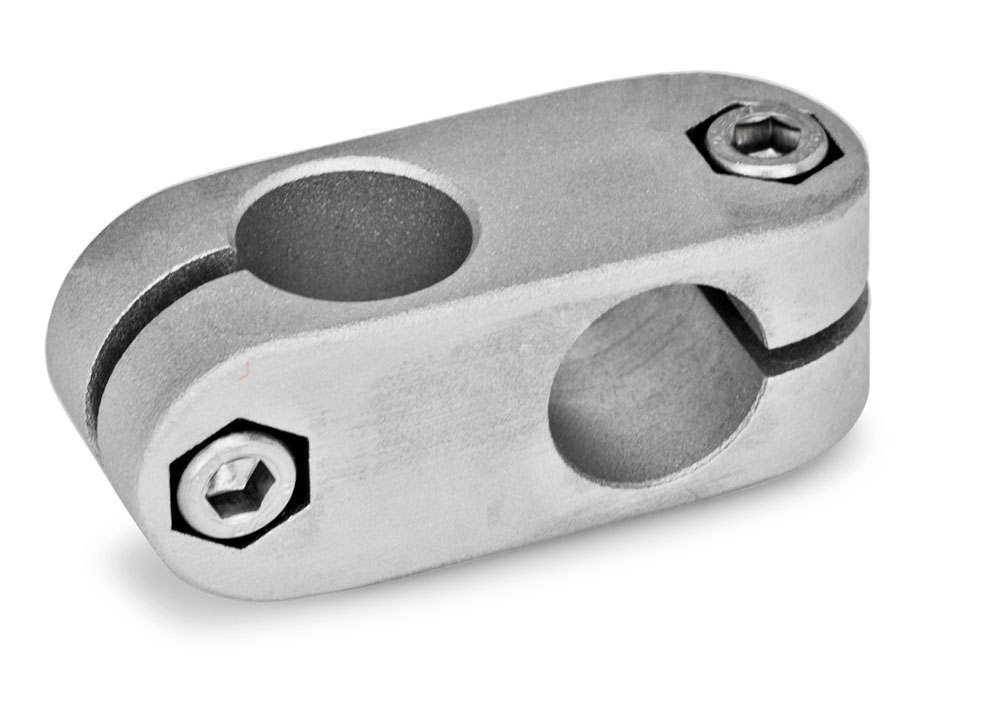

Korskoppling GN131 i svartlackerad eller blästrad aluminium

Korskoppling i blästrad eller svartlackerad aluminium (matt struktur) med insexskruv och låsmutter i rostfritt stål.
BL: blästrad.
SW: pulverlackerad svart (matt struktur). Insexskruv DIN912 i rostfritt syrafast stål
Låsmutter DIN985 i rostfritt syrafast stål

Observera att toleransen för d1 (se tabell nedan) måste beaktas.

Beställningsexempel: GN131-B14-B14-1-SW

Vi levererar också rörkopplingar i stål

CAD-filer

Ritning korskoppling GN131 i aluminium
d1d2kl1mInsexskruvPassande låsspak GN911Artikelnummer, låsspak
l2
1010256420M6X2063-GN911-63-M6-20-SR
1212256420M6X2045 / 63GN911-45-M6-20-SRGN911-63-M6-20-SR
1414256420M6X2045 / 63GN911-45-M6-20-SRGN911-63-M6-20-SR
1515256420M6X2045 / 63GN911-45-M6-20-SRGN911-63-M6-20-SR
1616256420M6X2045 / 63GN911-45-M6-20-SRGN911-63-M6-20-SR
1818256420M6X2045 / 63GN911-45-M6-20-SRGN911-63-M6-20-SR
Art.nrBenämningKr/st ex.moms Kr/st ink.moms
GN131-B10-B10-2-BLKorskoppling207,00 kr258,75 kr
GN131-B10-B10-1-SWKorskoppling207,00 kr258,75 kr
GN131-B12-B12-2-BLKorskoppling207,00 kr258,75 kr
GN131-B12-B12-1-SWKorskoppling207,00 kr258,75 kr
GN131-B14-B14-2-BLKorskoppling207,00 kr258,75 kr
GN131-B14-B14-1-SWKorskoppling207,00 kr258,75 kr
GN131-B15-B15-2-BLKorskoppling207,00 kr258,75 kr
GN131-B15-B15-1-SWKorskoppling207,00 kr258,75 kr
GN131-B16-B16-2-BLKorskoppling207,00 kr258,75 kr
GN131-B16-B16-1-SWKorskoppling207,00 kr258,75 kr
GN131-B18-B18-2-BLKorskoppling207,00 kr258,75 kr
GN131-B18-B18-2-SWKorskoppling207,00 kr258,75 kr

Scrolla i sidled för fler kolumner
