Rörkoppling i aluminium

Rörkoppling GN192

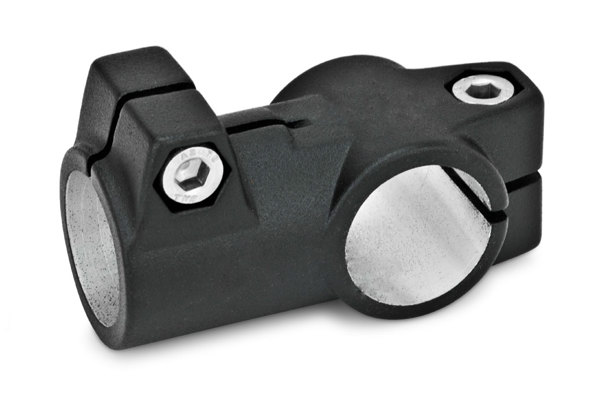

Rörkoppling i svartlackerad aluminium (matt struktur) med insexskruv och låsmutter i rostfritt stål.
Insexskruv DIN912 i rostfritt syrafast stål.
Låsmutter DIN985 i rostfritt syrafast stål.

Observera att toleransen för d1 (se tabell nedan) måste beaktas.

Beställningsexempel: GN192-B25-B25-40-1-SW

CAD-filer

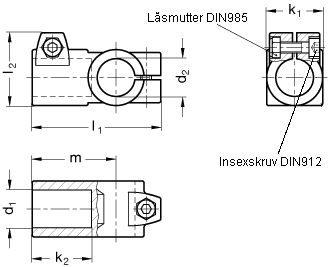

d1 d2 k1 Skruv k2 l1 l2 m
20 (+0,1/+0,4)20 40 M 8 42,5 92 52 60
25 (+0,1/+0,4)25 40 M 8 42,5 92 52 60
30 (+0,1/+0,4)30 40 M 8 42,5 92 52 60
30 (+0,1/+0,4)30 56 M 10 62 129 69 88
40 (+0,1/+0,4)40 56 M 10 62 129 69 88
50 (+0,15/+0,45)50 65 M 10 75 148 77,5 103
60 (+0,15/+0,45)6080M 108017792125
Art.nrBenämningKr/st ex.moms
GN192-B20-B20-40-1-SWRörkoppling med T-vinkel235.20
GN192-B25-B25-40-1-SWRörkoppling med T-vinkel235.20
GN192-B30-B30-40-1-SWRörkoppling med T-vinkel235.20
GN192-B30-B30-56-1-SWRörkoppling med T-vinkel378.00
GN192-B40-B40-56-1-SWRörkoppling med T-vinkel378.00
GN192-B50-B50-65-1-SWRörkoppling med T-vinkel405.00
