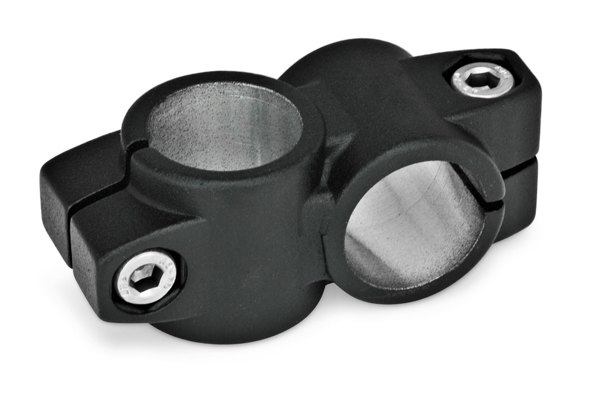

Korskoppling GN132 i svartlackerad eller blästrad aluminium
Korskoppling i svartlackerad (matt struktur) eller blästrad aluminium med insexskruvar och låsmuttrar i rostfritt stål.
Insexskruv DIN912 i rostfritt syrafast stål
Låsmutter DIN985 i rostfritt syrafast stål
Observera att toleransen för d1 (se tabell nedan) måste beaktas.
SW: pulverlackerad.
BL: blästrad.
Beställningsexempel: GN132-B25-B25-40-1-SW
Vi levererar även rörkopplingar i stål
CAD-filer
| d1 / d2 | k | l1 | l2 | m | Insexskruv | l3 (passande låsspak GN911) |
| 20 | 40 | 97 | 40 | 33 | M8X25 | - |
| 25 | 40 | 97 | 40 | 33 | M8X25 | 63 / 78 |
| 30 | 40 | 97 | 40 | 33 | M8X25 | 63 / 78 |
| 30 | 56 | 125 | 56 | 45 | M10X35 | - |
| 32 | 56 | 125 | 56 | 45 | M10X35 | - |
| 35 | 56 | 125 | 56 | 45 | M10X35 | 78 / 92 |
| 40 | 56 | 125 | 56 | 45 | M10X35 | 78 / 92 |
| 40 | 65 | 143 | 65 | 53 | M10X50 | - |
| 42 | 65 | 143 | 65 | 53 | M10X50 | 78 / 92 |
| 45 | 65 | 143 | 65 | 53 | M10X50 | 78 / 92 |
| 48 | 65 | 143 | 65 | 53 | M10X50 | 78 / 92 |
| 50 | 65 | 143 | 65 | 53 | M10X50 | 78 / 92 |
| 50 | 80 | 169 | 80 | 65 | M10X50 | - |
| 60 | 80 | 169 | 80 | 65 | M10X50 | 78 / 92 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN132-B20-B20-40-2-BL | Korskoppling | 242,00 kr | 302,50 kr | |||
| GN132-B20-B20-40-1-SW | Korskoppling | 248,00 kr | 310,00 kr | |||
| GN132-B25-B25-40-2-BL | Korskoppling | 247,00 kr | 308,75 kr | |||
| GN132-B25-B25-40-1-SW | Korskoppling | 248,00 kr | 310,00 kr | |||
| GN132-B30-B30-40-2-BL | Korskoppling | 247,00 kr | 308,75 kr | |||
| GN132-B30-B30-40-1-SW | Korskoppling | 247,00 kr | 308,75 kr | |||
| GN132-B30-B30-56-2-BL | Korskoppling | 403,00 kr | 503,75 kr | |||
| GN132-B30-B30-56-2-SW | Korskoppling | 405,00 kr | 506,25 kr | |||
| GN132-B32-B32-56-2-BL | Korskoppling | 403,00 kr | 503,75 kr | |||
| GN132-B32-B32-56-2-SW | Korskoppling | 405,00 kr | 506,25 kr | |||
| GN132-B35-B35-56-2-BL | Korskoppling | 403,00 kr | 503,75 kr | |||
| GN132-B35-B35-56-1-SW | Korskoppling | 403,00 kr | 503,75 kr | |||
| GN132-B40-B40-56-2-BL | Korskoppling | 403,00 kr | 503,75 kr | |||
| GN132-B40-B40-56-1-SW | Korskoppling | 403,00 kr | 503,75 kr | |||
| GN132-B40-B40-65-2-BL | Korskoppling | 432,00 kr | 540,00 kr | |||
| GN132-B40-B40-65-2-SW | Korskoppling | 431,00 kr | 538,75 kr | |||
| GN132-B42-B42-65-2-BL | Korskoppling | 430,00 kr | 537,50 kr | |||
| GN132-B42-B42-65-2-SW | Korskoppling | 429,00 kr | 536,25 kr | |||
| GN132-B45-B45-65-2-BL | Korskoppling | 430,00 kr | 537,50 kr | |||
| GN132-B45-B45-65-1-SW | Korskoppling | 429,00 kr | 536,25 kr | |||
| GN132-B48-B48-65-2-BL | Korskoppling | 430,00 kr | 537,50 kr | |||
| GN132-B48-B48-65-2-SW | Korskoppling | 429,00 kr | 536,25 kr | |||
| GN132-B50-B50-65-2-BL | Korskoppling | 428,00 kr | 535,00 kr | |||
| GN132-B50-B50-65-1-SW | Korskoppling | 429,00 kr | 536,25 kr | |||
| GN132-B50-B50-80-2-BL | Korskoppling | 622,00 kr | 777,50 kr | |||
| GN132-B50-B50-80-2-SW | Korskoppling | 621,00 kr | 776,25 kr | |||
| GN132-B60-B60-80-2-BL | Korskoppling | 619,00 kr | 773,75 kr | |||
| GN132-B60-B60-80-1-SW | Korskoppling | 619,00 kr | 773,75 kr | |||
