Rörkoppling i aluminium

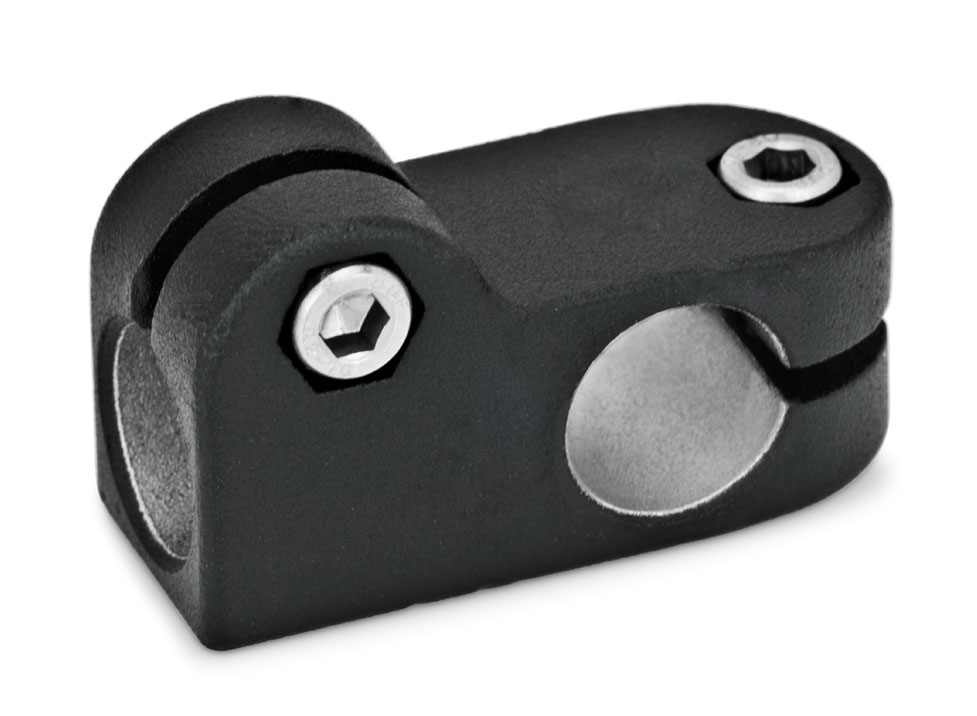

T-koppling GN191 i aluminium

Rörkoppling i svartlackerad aluminium (matt struktur) med insexskruv och låsmutter i rostfritt stål.
Insexskruv DIN912 i rostfritt syrafast stål.
Låsmutter DIN985 i rostfritt syrafast stål.

Observera att toleransen för d1 (se tabell nedan) måste beaktas.

Beställningsexempel: GN191-B14-B14-1-SW

CAD-filer

T-koppling - ritning
d1 d2 Skruv k l1 l2 m
\*10 (+0,1/+0,4)10 M 6 25 61 34,5 39
12 (+0,1/+0,4)12 M 6 25 61 34,5 39
14 (+0,1/+0,4)14 M 6 25 61 34,5 39
\*15 (+0,1/+0,4)15 M 6 25 61 34,5 39
16 (+0,1/+0,4)16 M 6 25 61 34,5 39
\*18 (+0,1/+0,4)18 M 6 25 61 34,5 39
Art.nrBenämningKr/st ex.moms
GN191-B12-B12-1-SWRörkoppling med T-vinkel200.40
GN191-B14-B14-1-SWRörkoppling med T-vinkel200.40
GN191-B16-B16-1-SWRörkoppling med T-vinkel200.40
