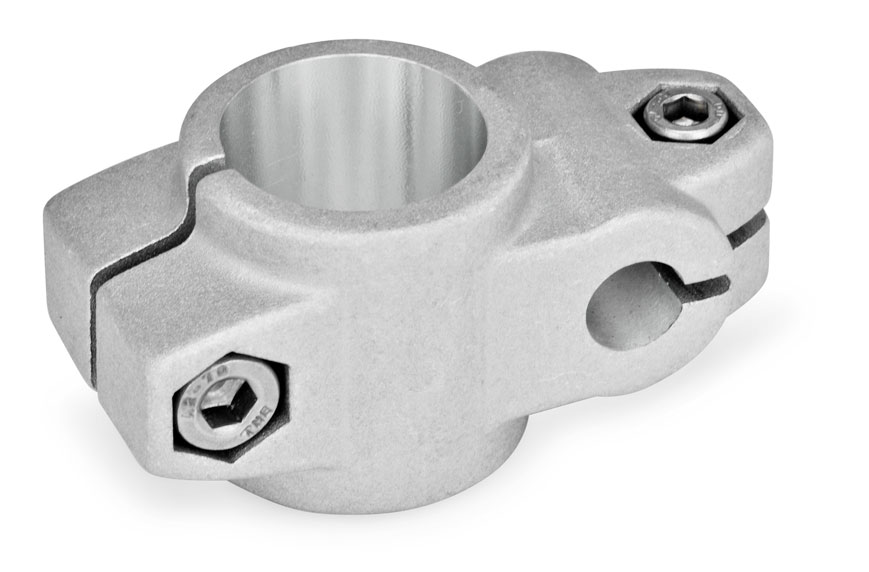

Rörkoppling GN133 i blästrad eller svartlackerad aluminium för rör med olika diameter
Rörkoppling i svartlackerad (matt struktur) eller blästrad aluminium med insexskruv och låsmutter i rostfritt stål.
Insexskruv DIN912 i rostfritt syrafast stål.
Låsmutter DIN985 i rostfritt syrafast stål.
SW: pulverlackerad svart (matt struktur).
BL: blästrad.

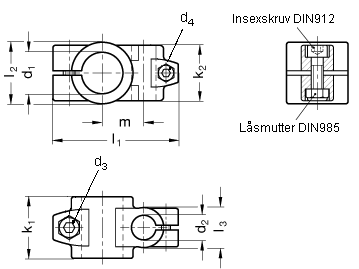

Observera att toleransen för d1 (se tabell nedan) måste beaktas.
Beställningsexempel: GN133-B25-B12-1-SW
CAD-filer
| d1 | d2 | k1 | k2 | l1 | l2 | l3 | m | z1 | z2 | Passande låsspak GN911.3 | ||||||
| l4 för z1 | l4 för z2 | |||||||||||||||
| 20 | 10 | 12 | 14 | 15 | 16 | 18 | 40 | 36 | 81,5 | 40 | 26 | 27 | M8X25 | M6X20 | - | 63 |
| 25 | 10 | 12 | 14 | 15 | 16 | 18 | 40 | 36 | 81,5 | 40 | 26 | 27 | M8X25 | M6X20 | 63 / 78 | 63 |
| 30 | 10 | 12 | 14 | 15 | 16 | 18 | 40 | 36 | 81,5 | 40 | 26 | 27 | M8X25 | M6X20 | 63 / 78 | 63 |
| 40 | 20 | 25 | 30 | - | - | - | 65 | 59 | 122 | 65 | 40 | 45 | M10X50 | M8X25 | 92 | 78 |
| 42 | 20 | 25 | 30 | - | - | - | 65 | 59 | 122 | 65 | 40 | 45 | M10X50 | M8X25 | 78 / 92 | 78 |
| 45 | 20 | 25 | 30 | - | - | - | 65 | 59 | 122 | 65 | 40 | 45 | M10X50 | M8X25 | 78 / 92 | 78 |
| 48 | 20 | 25 | 30 | - | - | - | 65 | 59 | 122 | 65 | 40 | 45 | M10X50 | M8X25 | 78 / 92 | 78 |
| 50 | 20 | 25 | 30 | - | - | - | 65 | 59 | 122 | 65 | 40 | 45 | M10X50 | M8X25 | 78 / 92 | 78 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN133-B20-B10-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B20-B10-2-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B20-B12-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B20-B12-1-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B20-B14-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B20-B14-1-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B20-B15-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B20-B15-2-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B20-B16-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B20-B16-1-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B20-B18-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B20-B18-2-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B25-B10-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B25-B10-2-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B25-B12-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B25-B12-1-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B25-B14-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B25-B14-1-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B25-B15-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B25-B15-2-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B25-B16-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B25-B16-1-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B25-B18-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B25-B18-2-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B30-B10-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B30-B10-2-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B30-B12-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B30-B12-1-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B30-B14-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B30-B14-1-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B30-B15-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B30-B15-2-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B30-B16-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B30-B16-1-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B30-B18-2-BL | Korskoppling, aluminium, blästrad | 241,00 kr | 301,25 kr | |||
| GN133-B30-B18-2-SW | Korskoppling, aluminium, svartlackerad | 241,00 kr | 301,25 kr | |||
| GN133-B40-B20-2-BL | Korskoppling, aluminium, blästrad | 411,00 kr | 513,75 kr | |||
| GN133-B40-B20-1-SW | Korskoppling, aluminium, svartlackerad | 411,00 kr | 513,75 kr | |||
| GN133-B40-B25-2-BL | Korskoppling, aluminium, blästrad | 411,00 kr | 513,75 kr | |||
| GN133-B40-B25-1-SW | Korskoppling, aluminium, svartlackerad | 411,00 kr | 513,75 kr | |||
| GN133-B40-B30-2-BL | Korskoppling, aluminium, blästrad | 411,00 kr | 513,75 kr | |||
| GN133-B40-B30-1-SW | Korskoppling, aluminium, svartlackerad | 411,00 kr | 513,75 kr | |||
| GN133-B42-B20-2-BL | Korskoppling, aluminium, blästrad | 411,00 kr | 513,75 kr | |||
| GN133-B42-B20-2-SW | Korskoppling, aluminium, svartlackerad | 411,00 kr | 513,75 kr | |||
| GN133-B42-B25-2-BL | Korskoppling, aluminium, blästrad | 411,00 kr | 513,75 kr | |||
| GN133-B42-B25-2-SW | Korskoppling, aluminium, svartlackerad | 393,00 kr | 491,25 kr | |||
| GN133-B42-B30-2-BL | Korskoppling, aluminium, blästrad | 411,00 kr | 513,75 kr | |||
| GN133-B42-B30-2-SW | Korskoppling, aluminium, svartlackerad | 411,00 kr | 513,75 kr | |||
| GN133-B45-B20-2-BL | Korskoppling, aluminium, blästrad | 411,00 kr | 513,75 kr | |||
| GN133-B45-B20-2-SW | Korskoppling, aluminium, svartlackerad | 393,00 kr | 491,25 kr | |||
| GN133-B45-B25-2-BL | Korskoppling, aluminium, blästrad | 393,00 kr | 491,25 kr | |||
| GN133-B45-B25-2-SW | Korskoppling, aluminium, svartlackerad | 393,00 kr | 491,25 kr | |||
| GN133-B45-B30-2-BL | Korskoppling, aluminium, blästrad | 411,00 kr | 513,75 kr | |||
| GN133-B45-B30-2-SW | Korskoppling, aluminium, svartlackerad | 411,00 kr | 513,75 kr | |||
| GN133-B48-B20-2-BL | Korskoppling, aluminium, blästrad | 411,00 kr | 513,75 kr | |||
| GN133-B48-B20-2-SW | Korskoppling, aluminium, svartlackerad | 411,00 kr | 513,75 kr | |||
| GN133-B48-B25-2-BL | Korskoppling, aluminium, blästrad | 411,00 kr | 513,75 kr | |||
| GN133-B48-B25-2-SW | Korskoppling, aluminium, svartlackerad | 411,00 kr | 513,75 kr | |||
| GN133-B48-B30-2-BL | Korskoppling, aluminium, blästrad | 411,00 kr | 513,75 kr | |||
| GN133-B48-B30-2-SW | Korskoppling, aluminium, svartlackerad | 411,00 kr | 513,75 kr | |||
| GN133-B50-B20-2-BL | Korskoppling, aluminium, blästrad | 411,00 kr | 513,75 kr | |||
| GN133-B50-B20-1-SW | Korskoppling, aluminium, svartlackerad | 411,00 kr | 513,75 kr | |||
| GN133-B50-B25-2-BL | Korskoppling, aluminium, blästrad | 411,00 kr | 513,75 kr | |||
| GN133-B50-B25-1-SW | Korskoppling, aluminium, svartlackerad | 407,00 kr | 508,75 kr | |||
| GN133-B50-B30-2-BL | Korskoppling, aluminium, blästrad | 409,00 kr | 511,25 kr | |||
| GN133-B50-B30-1-SW | Korskoppling, aluminium, svartlackerad | 411,00 kr | 513,75 kr | |||
