Horisontalspännare GN820 i förzinkat eller rostfritt stål
Ett praktiskt spännverktyg i förzinkat eller rostfritt stål för snabb fixering av arbetsstycket.

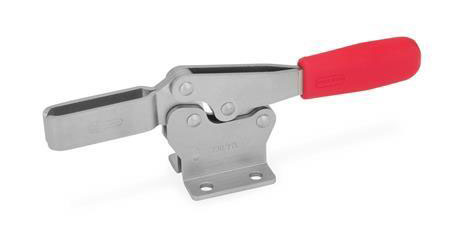

Form M med två brickor.

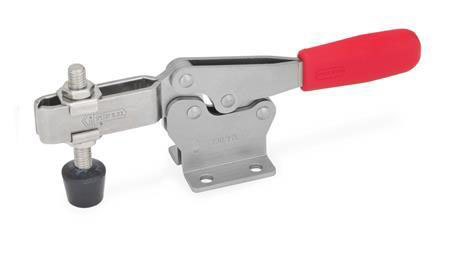

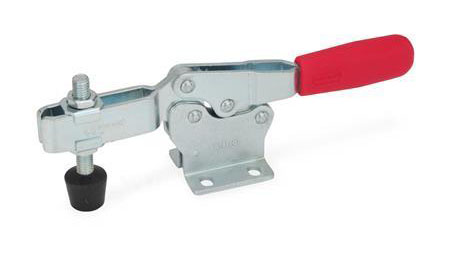

Form MC med två brickor och passande tryckskruv.

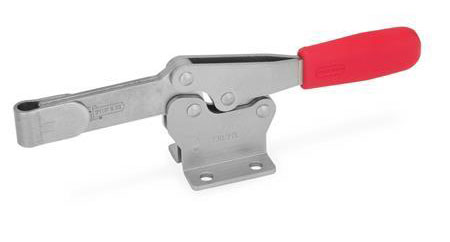

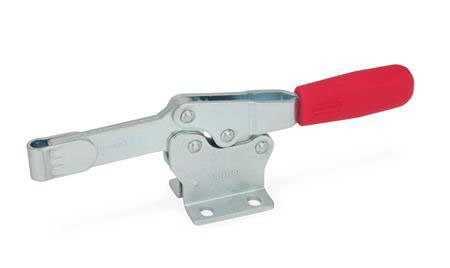

Form O för svetsning.
Observera skruvhålens utformning på storlek 25 (se ritning).
Härdade stift.
Alla leder insmorda med specialfett.
Beställningsexempel: GN820 M 70
CAD-filer
| Storlek | FH (N) | a ≈ | b1 | b2 | b3 | d1 | d2 | h1 ≈ | h2 | h3 | h4 | h5 max. |
| 25* | 400 | 10 | 24 | 24.5 | 4.3 | M 4 | 4.3 | 23 | 12 | 7 | 13.5 | 3 |
| 75 | 900 | 20 | 28 | 26 | 5.5 | M 5 | 4.5 | 37 | 20 | 11 | 19 | 5 |
| 130 | 1000 | 32 | 36 | 40 | 6.5 | M 6 | 5.5 | 51 | 30.5 | 16 | 25.5 | 14 |
| 230 | 1700 | 37 | 44 | 42 | 8.5 | M 8 | 6.5 | 61.5 | 36.5 | 18 | 30 | 12.5 |
| 355 | 1800 | 58 | 60 | 56 | 10.4 | M 10 | 8.5 | 83 | 50 | 22 | 37 | 23.5 |
| 455 | 3200 | 65 | 70 | 65 | 12.4 | M 12 | 8.5 | 98.5 | 60 | 26 | 43 | 27.5 |
| * | * | * | * | * | * | * | * | * | * | * | * | * |
| Storlek | l1 ≈ | l2 ≈ | l3 ≈ | l4 max. | l5 | m1 | m2 | m3 | r | s1 | s2 | w |
| 25* | 69 | 43 | 20 | - | 23 | 15 | 16 | 16 | 24.5 | 1.2 | - | 4 |
| 75 | 118 | 67 | 40 | 49.5 | 45 | 13.5 | 16 | 19 | 43 | 2 | 4 | 15 |
| 130 | 168 | 92 | 53 | 64 | 55 | 26 | 22.4 | 28.4 | 62 | 2.5 | 5 | 17.5 |
| 230 | 196 | 110 | 63.5 | 78 | 68 | 26 | 26 | 31.5 | 72 | 3 | 6 | 20 |
| 355 | 270 | 161 | 96 | 115 | 77 | 41 | 38.8 | 43 | 108.5 | 3.5 | 7 | 19 |
| 455 | 309 | 186 | 116 | 135 | 100 | 41.5 | 40 | 43 | 126 | 4 | 10 | 33 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN820 M 25 | Horisontalspännare | 156,50 kr | 195,63 kr | Kontakta oss för att beställa | ||
| GN820 M 75 | Horisontalspännare | 213,00 kr | 266,25 kr | Kontakta oss för att beställa | ||
| GN820 M 130 | Horisontalspännare | 241,00 kr | 301,25 kr | Kontakta oss för att beställa | ||
| GN820 M 230 | Horisontalspännare | 315,00 kr | 393,75 kr | Kontakta oss för att beställa | ||
| GN820 M 355 | Horisontalspännare | 444,00 kr | 555,00 kr | Kontakta oss för att beställa | ||
| GN820 M 455 | Horisontalspännare | 774,00 kr | 967,50 kr | Kontakta oss för att beställa | ||
| GN820 M 25-NI | Horisontalspännare, rostfri | 444,00 kr | 555,00 kr | Kontakta oss för att beställa | ||
| GN820 M 75-NI | Horisontalspännare, rostfri | 548,00 kr | 685,00 kr | Kontakta oss för att beställa | ||
| GN820 M 130-NI | Horisontalspännare, rostfri | 627,00 kr | 783,75 kr | Kontakta oss för att beställa | ||
| GN820 M 230-NI | Horisontalspännare, rostfri | 802,00 kr | 1 002,50 kr | Kontakta oss för att beställa | ||
| GN820 O 75 | Horisontalspännare | 232,00 kr | 290,00 kr | Kontakta oss för att beställa | ||
| GN820 O 130 | Horisontalspännare | 257,00 kr | 321,25 kr | Kontakta oss för att beställa | ||
| GN820 O 230 | Horisontalspännare | 331,00 kr | 413,75 kr | Kontakta oss för att beställa | ||
| GN820 O 355 | Horisontalspännare | 441,00 kr | 551,25 kr | Kontakta oss för att beställa | ||
| GN820 O 455 | Horisontalspännare | 774,00 kr | 967,50 kr | Kontakta oss för att beställa | ||
| GN820 O 75-NI | Horisontalspännare, rostfri | 564,00 kr | 705,00 kr | Kontakta oss för att beställa | ||
| GN820 O 130-NI | Horisontalspännare, rostfri | 624,00 kr | 780,00 kr | Kontakta oss för att beställa | ||
| GN820 O 230-NI | Horisontalspännare, rostfri | 799,00 kr | 998,75 kr | Kontakta oss för att beställa | ||
| GN820 MC 25 | Horisontalspännare | 170,50 kr | 213,13 kr | Kontakta oss för att beställa | ||
| GN820 MC 75 | Horisontalspännare | 228,00 kr | 285,00 kr | Kontakta oss för att beställa | ||
| GN820 MC 130 | Horisontalspännare | 268,00 kr | 335,00 kr | Kontakta oss för att beställa | ||
| GN820 MC 230 | Horisontalspännare | 337,00 kr | 421,25 kr | Kontakta oss för att beställa | ||
| GN820 MC 355 | Horisontalspännare | 474,00 kr | 592,50 kr | Kontakta oss för att beställa | ||
| GN820 MC 455 | Horisontalspännare | 823,00 kr | 1 028,75 kr | Kontakta oss för att beställa | ||
| GN820 MC 25-NI | Horisontalspännare, rostfri | 466,00 kr | 582,50 kr | Kontakta oss för att beställa | ||
| GN820 MC 75-NI | Horisontalspännare, rostfri | 590,00 kr | 737,50 kr | Kontakta oss för att beställa | ||
| GN820 MC 130-NI | Horisontalspännare, rostfri | 654,00 kr | 817,50 kr | Kontakta oss för att beställa | ||
| GN820 MC 230-NI | Horisontalspännare, rostfri | 843,00 kr | 1 053,75 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
