Horisontalspännare GN820.3 U med spärr och förlängd spännarm
Horisontalspännare i förzinkat stål med förlängd spännarm.
Fjäderbelastad säkerhetsspärr för enkel in- och urkoppling av spärrfunktionen (spännaren låses automatiskt när handtaget når sitt nedre läge).
Grepp i röd, oljeresistent termoplast.
Härdade stift.
Alla leder är insmorda med ett specialfett.

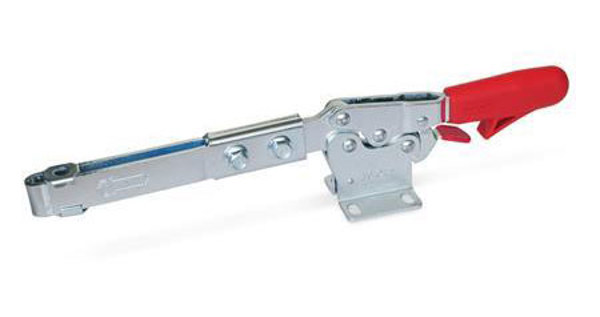

Form UL med två brickor.

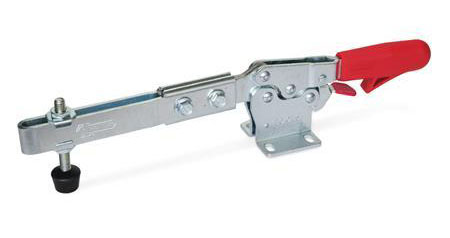

Form ULC med två brickor och passande tryckskruv med anliggningsyta i gummi.
Beställningsexempel: GN820.3 ULC 230
CAD-filer
| Storlek | FH (N) | a ≈ | b1 | b2 | b3 | d1 | d2 | h1 ≈ | h2 | h3 | h4 | h5 max. |
| 130 | 600 | 67.5 | 36 | 40 | 6.3 | M 6 | 5.6 | 51 | 30.5 | 16 | 25.5 | 14 |
| 230 | 1100 | 71.5 | 44 | 44 | 8.2 | M 8 | 6.6 | 61.5 | 36.5 | 18 | 30 | 12.5 |
| Storlek | l1 ≈ | l2 ≈ | l3 ≈ | l4 | m1 | m2 | m3 | r | s | w | ||
| 130 | 250 | 171 | 133 | 55 | 26 | 22.4 | 28.4 | 141 | 2.5 | 17.5 | ||
| 230 | 283 | 196 | 152.5 | 68 | 26 | 26 | 31.5 | 158.5 | 3 | 20 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN820.3 UL 130 | Horisontalspännare, säk.spärr, förl. | 763,00 kr | 953,75 kr | Kontakta oss för att beställa | ||
| GN820.3 ULC 130 | Horisontalspännare, säk.spärr, förl. | 803,00 kr | 1 003,75 kr | Kontakta oss för att beställa | ||
| GN820.3 UL 230 | Horisontalspännare, säk.spärr, förl. | 894,00 kr | 1 117,50 kr | Kontakta oss för att beställa | ||
| GN820.3 ULC 230 | Horisontalspännare, säk.spärr, förl. | 916,00 kr | 1 145,00 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
