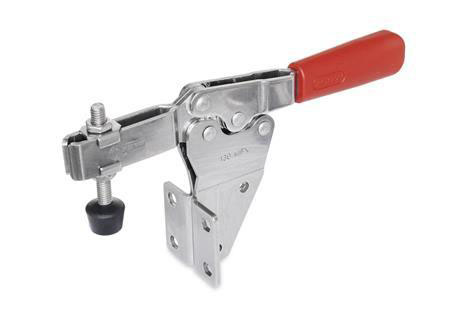

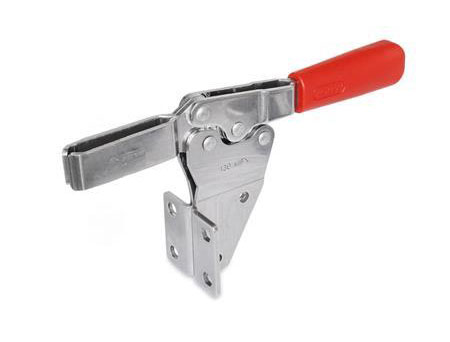

Horisontalspännare GN820.2 i förzinkat eller rostfritt stål
Horisontalspännare i förzinkat eller rostfritt stål.
Grepp i oljeresistent plast.

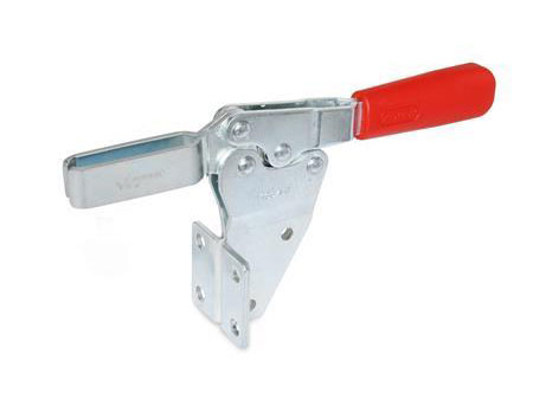

Form MF med två brickor.

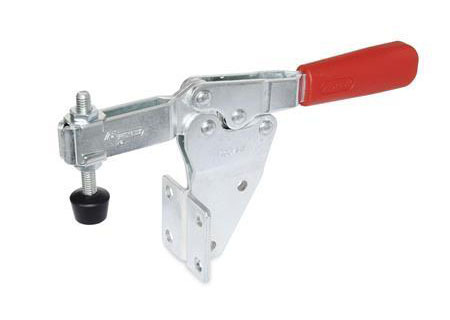

Form MFC med två brickor och passande tryckskruv med anliggningsyta i gummi.
Beställningsexempel: GN820.2-230-MFC
CAD-filer
| Storlek | FH (N) | a ≈ | b1 | b2 | b3 | d1 | d2 | h1 | h2 | h3 | h4 | h5 max. |
| 75 | 900 | 20 | 30 | 25.5 | 5.5 | M 5 | 4.5 | 62 | 39 | 11 | 19 | 30 |
| 130 | 1000 | 32 | 39 | 35 | 6.5 | M 6 | 5.5 | 85 | 57.5 | 16 | 25.5 | 47.5 |
| 230 | 1700 | 37 | 43 | 40 | 8.5 | M 8 | 6.5 | 102 | 69 | 18 | 30 | 53 |
| 355 | 1800 | 58 | 52 | 52 | 10.5 | M 10 | 8.5 | 135 | 92 | 22 | 37 | 73.5 |
| Storlek | l1 | l2 | l3 | l4 | m1 | m2 | m3 | r | s | w | ||
| 75 | 118 | 30 | 72 | 45 | 18 | 13.5 | 6 | 42.5 | 2 | 15 | ||
| 130 | 170 | 45 | 95 | 55 | 26 | 22 | 6.5 | 61 | 2.5 | 17.5 | ||
| 230 | 195 | 52 | 113 | 68 | 28.5 | 24 | 8 | 70 | 3 | 20 | ||
| 355 | 270 | 85 | 166 | 77 | 32 | 32 | 10 | 108.5 | 3.5 | 19 |
| Art.nr | Benämning | Kr/st ex.moms |
|---|---|---|
| GN820.2-75-MF | Horisontalspännare | 249.00 |
| GN820.2-75-MFC | Horisontalspännare | 262.00 |
| GN820.2-75-MFC-NI | Horisontalspännare, rostfri | 601.00 |
| GN820.2-75-MF-NI | Horisontalspännare, rostfri | 580.00 |
| GN820.2-130-MF | Horisontalspännare | 282.00 |
| GN820.2-130-MFC | Horisontalspännare | 299.00 |
| GN820.2-130-MFC-NI | Horisontalspännare, rostfri | 761.00 |
| GN820.2-130-MF-NI | Horisontalspännare, rostfri | 736.00 |
| GN820.2-230-MF | Horisontalspännare | 349.00 |
| GN820.2-230-MFC | Horisontalspännare | 371.00 |
| GN820.2-230-MFC-NI | Horisontalspännare, rostfri | 924.00 |
| GN820.2-230-MF-NI | Horisontalspännare, rostfri | 888.00 |
| GN820.2-355-MF | Horisontalspännare | 514.00 |
| GN820.2-355-MFC | Horisontalspännare | 541.00 |
