Alnico-magnet med delad anliggningsyta

Magnet GN62

Lackerad magnet med delad anliggningsyta.
Form AN: AlNiCo (aluminium/nickel/kobolt). Max. temp=180°C.
På anliggningsytan sitter det vid leverans en avtagbar avskärmning i förzinkat stål; i övrigt är magneten ej avskärmad.

För att bibehålla magnetens egenskaper skall skruv(ar) i icke-magnetiskt material användas.

Beställningsexempel: GN62-AN-45

CAD-filer

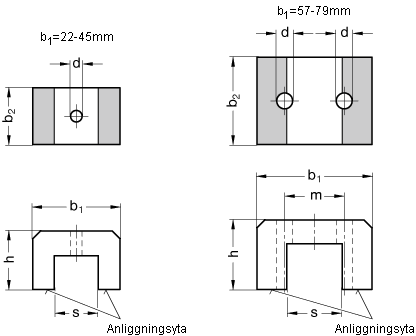

b1 b2 d h m s Häftkraft (N) \*
22 25 7 17 \- 8 30
30 20 5 20 \- 15 45
39 25,4 4,7 25 \- 19 90
45 30 4,7 30 \- 23 120
57 44,5 8 35 31,5 27,8 180
70 57 8 41 38 35 320
79 82 9,5 54 43 38,5 470
Mängdrabatt
Art.nrBenämningKr/st ex.moms-10%-20%
GN62-AN-22Magnet147.0010 st50 st
GN62-AN-30Magnet165.1010 st50 st
GN62-AN-39Magnet319.6010 st50 st
GN62-AN-45Magnet443.0010 st50 st
GN62-AN-57Magnet832.0010 st50 st
GN62-AN-70Magnet1331.0010 st50 st
GN62-AN-79Magnet2475.0010 st50 st
