Magnet med delad anliggningsyta

Magnet GN60

Lackerad magnet med delad anliggningsyta.
Form AN: AlNiCo (aluminium/nickel/kobolt). Max. temp=180°C.
På anliggningsytan sitter det vid leverans en avtagbar avskärmning i förzinkat järn, i övrigt är magneten ej avskärmad.

För att bibehålla magnetens egenskaper skall en skruv i icke-magnetiskt material användas.

Beställningsexempel: GN60-AN-19

CAD-filer

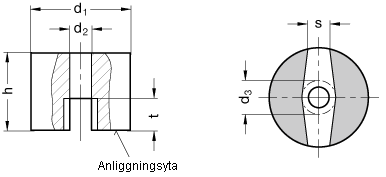

d1 d2 d3 h s t Häftkraft (N) \*
13 4,2 7 10 2 4,5 7
19,1 4,8 8,7 12,7 5,7 6,5 19
25,4 4,5 8,5 20 5,6 8 29
31,8 7,1 10 25,4 7,9 12,78 66
Mängdrabatt
Art.nrBenämningKr/st ex.moms-10%-20%
GN60-AN-13Magnet36.1010 st50 st
GN60-AN-19Magnet61.2010 st50 st
GN60-AN-25Magnet127.3010 st50 st
GN60-AN-32Magnet263.9010 st50 st
