Magnet GN50.45 i hård ferrit eller SmCo med genomgående hål och rostfri avskärmning i hård ferrit eller SmCo
Magnet med avskärmning i rostfritt stål.
Genomgående hål.
För att bibehålla magnetens egenskaper skall en skruv tillverkad i icke-magnetiskt material användas.

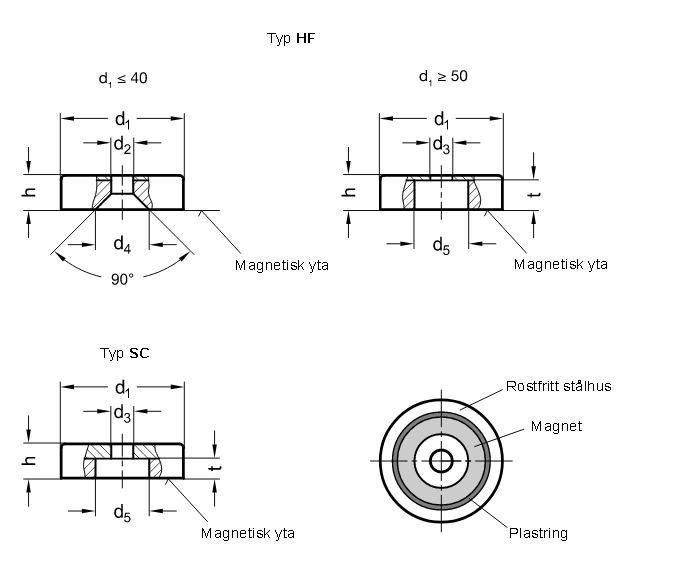

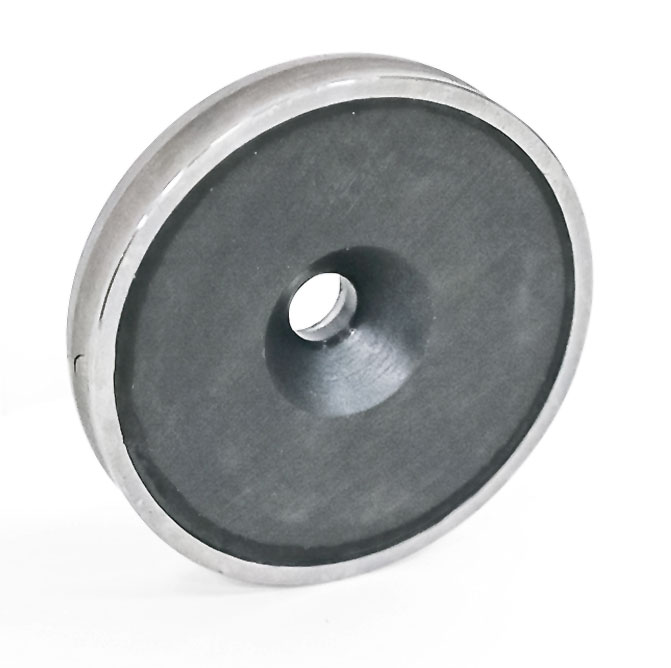

Typ HF: Hård ferrit. Max. temp 200°C.

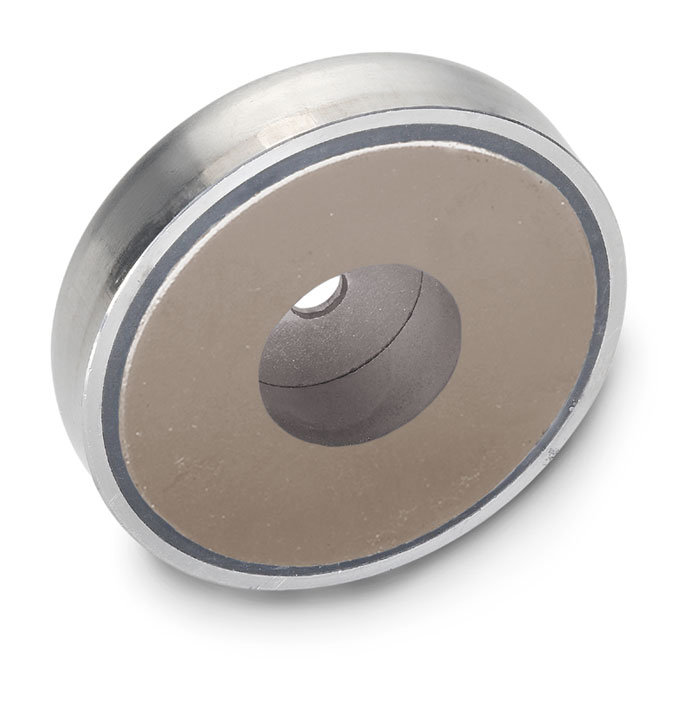

Typ SC: Samarium/kobolt. Max. temp 200°C.
Beställningsexempel: GN50.45-HF-40
CAD-filer

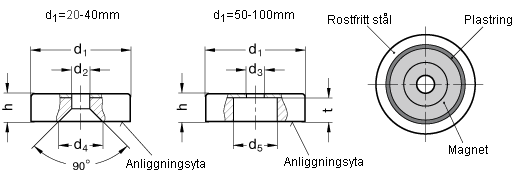

d1 | Toleranser | h | Toleranser | d2 | d3 | d4 | d5 | t | Nominell häftkraft (N) | ||||||
HF | SC | HF | SC | HF | HF | SC | HF | SC | HF | SC | HF | SC | |||
16 | - | ±0.1 | 4,5 | - | ±0.1 | - | - | 3,5 | - | - | 6 | - | 3 | - | 41 |
20 | ±0.1 | ±0.1 | 6 | +0.2/-0.1 | ±0.1 | 4,3 | - | 4,5 | 9,5 | - | 8 | - | 3,5 | 22 | 60 |
25 | ±0.1 | ±0.1 | 7 | +0.3/-0.2 | ±0.2 | 5,5 | - | 4,5 | 11,5 | - | 8 | - | 4 | 29 | 80 |
32 | ±0.1 | ±0.1 | 7 | +0.3/-0.2 | ±0.2 | 5,5 | - | 5,5 | 11,5 | - | 11 | - | 4 | 58 | 200 |
40 | +0.2/-0.1 | ±0.1 | 8 | +0.4/-0.2 | ±0.2 | 5,5 | - | 5,5 | 12,5 | - | 10,5 | - | 4 | 72 | 420 |
50 | +0.2/-0.1 | - | 10 | +0.5/-0.2 | - | - | 8,5 | - | - | 22 | - | 8,5 | - | 145 | - |
63 | +0.3/-0.1 | - | 14 | +0.5/-0.2 | - | - | 6,5 | - | - | 24 | - | 12 | - | 230 | - |
Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | Mängdrabatt | |||
---|---|---|---|---|---|---|---|
-10% | -20% | ||||||
GN50.45-HF-20 | Magnet, centrumhål, hård ferrit, rfr | 33,60 kr | 42,00 kr | 10 st | 50 st | ||
GN50.45-HF-25 | Magnet, centrumhål, hård ferrit, rfr | 36,50 kr | 45,63 kr | 10 st | 50 st | ||
GN50.45-HF-32 | Magnet, centrumhål, hård ferrit, rfr | 43,80 kr | 54,75 kr | 10 st | 50 st | ||
GN50.45-HF-40 | Magnet, centrumhål, hård ferrit, rfr | 55,90 kr | 69,88 kr | 10 st | 50 st | ||
GN50.45-HF-50 | Magnet, centrumhål, hård ferrit, rfr | 78,40 kr | 98,00 kr | 10 st | 50 st | ||
GN50.45-HF-63 | Magnet, centrumhål, hård ferrit, rfr | 142,10 kr | 177,63 kr | 10 st | 50 st | ||
GN50.45-SC-16 | Magnet, centrumhål, SmCo, rfr | 190,00 kr | 237,50 kr | 10 st | 50 st | ||
GN50.45-SC-20 | Magnet, centrumhål, SmCo, rfr | 220,00 kr | 275,00 kr | 10 st | 50 st | ||
GN50.45-SC-25 | Magnet, centrumhål, SmCo, rfr | 263,00 kr | 328,75 kr | 10 st | 50 st | ||
GN50.45-SC-32 | Magnet, centrumhål, SmCo, rfr | 313,00 kr | 391,25 kr | 10 st | 50 st | ||
GN50.45-SC-40 | Magnet, centrumhål, SmCo, rfr | 541,00 kr | 676,25 kr | 10 st | 50 st |
Scrolla i sidled för fler kolumner
