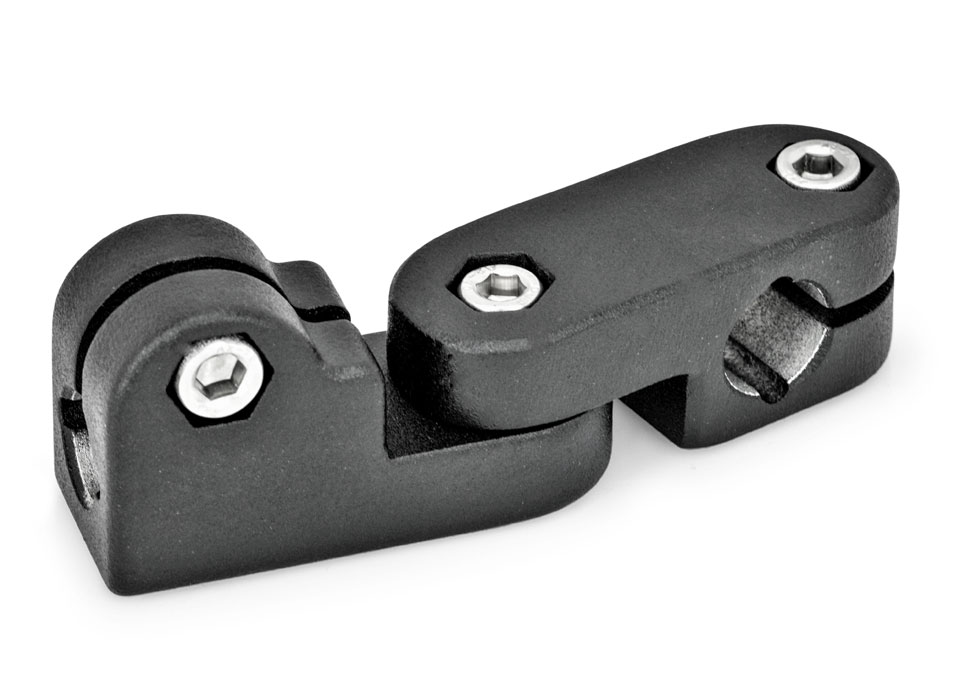

Ledad rörkoppling GN287 i blästrad eller svartlackerad aluminium
Ledad rörkoppling i blästrad eller svartlackerad aluminium.
SW: svartlackerad (pulverlack).
BL: blästrad.
Beställningsexempel: GN287-B12-B14-2-SW
CAD-filer
| d1 | d2 | b | k1 | k2 | l1 | l2 | l3 | m1 | m2 | z1 | z2 | l4 (passande låsspak GN911) | |||||
| För z1 | För z2 | ||||||||||||||||
| 12 | 12 | 14 | 15 | 16 | 18 | 25 | 31,5 | 25 | 100 | 34,5 | 25 | 29,5 | 48,5 | M6X20 | M6X20 | 63 | 45 / 63 |
| 14 | 12 | 14 | 15 | 16 | 18 | 25 | 31,5 | 25 | 100 | 34,5 | 25 | 29,5 | 48,5 | M6X20 | M6X20 | 45 / 63 | 45 / 63 |
| 15 | 12 | 14 | 15 | 16 | 18 | 25 | 31,5 | 25 | 100 | 34,5 | 25 | 29,5 | 48,5 | M6X20 | M6X20 | 45 / 63 | 45 / 63 |
| 16 | 12 | 14 | 15 | 16 | 18 | 25 | 31,5 | 25 | 100 | 34,5 | 25 | 29,5 | 48,5 | M6X20 | M6X20 | 45 / 63 | 45 / 63 |
| 18 | 12 | 14 | 15 | 16 | 18 | 25 | 31,5 | 25 | 100 | 34,5 | 25 | 29,5 | 48,5 | M6X20 | M6X20 | 45 / 63 | 45 / 63 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN287-B12-B12-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B12-B12-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B12-B14-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B12-B14-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B12-B15-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B12-B15-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B12-B16-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B12-B16-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B12-B18-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B12-B18-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B14-B12-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B14-B12-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B14-B14-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B14-B14-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B14-B15-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B14-B15-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B14-B16-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B14-B16-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B14-B18-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B14-B18-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B15-B12-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B15-B12-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B15-B14-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B15-B14-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B15-B15-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B15-B15-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B15-B16-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B15-B16-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B15-B18-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B15-B18-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B16-B12-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B16-B12-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B16-B14-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B16-B14-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B16-B15-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B16-B15-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B16-B16-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B16-B16-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B16-B18-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B16-B18-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B18-B12-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B18-B12-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B18-B14-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B18-B14-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B18-B15-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B18-B15-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B18-B16-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B18-B16-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
| GN287-B18-B18-2-BL | Ledad rörkoppling, aluminium, blästrad | 405,00 kr | 506,25 kr | |||
| GN287-B18-B18-2-SW | Ledad rörkoppling, aluminium, svart | 405,00 kr | 506,25 kr | |||
