Ledad rörkoppling GN286
Ledad rörkoppling i svartlackerad aluminium (matt struktur) med insexskruv och låsmutter i förzinkat stål.
Steglös inställning. Rörkopplingen kan beställas i utförande med fasta lägen om 15° (normal leveranstid 1 vecka - kontakta oss för mer information).
Insexskruv DIN912 i rostfritt syrafast stål.
Låsmutter DIN985 i rostfritt syrafast stål.
Observera att toleransen för d1 (se tabell nedan) måste beaktas.
Beställningsexempel: GN286-B30-B30-S-1-SW

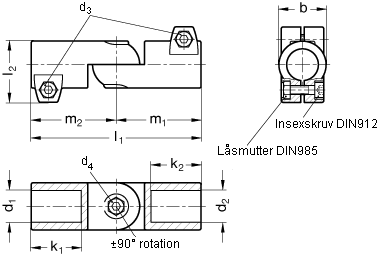

| d1 | d2 | b | d3 | d4 | k1 | k2 | l1 | l2 | m1 | m2 |
| 20 (+0,1/+0,4) | 20 | 40 | M 8 | M 8 | 42,5 | 42,5 | 144 | 52 | 72 | 72 |
| 25 (+0,1/+0,4) | 25 | 40 | M 8 | M 8 | 42,5 | 42,5 | 144 | 52 | 72 | 72 |
| 30 (+0,1/+0,4) | 30 | 40 | M 8 | M 8 | 42,5 | 42,5 | 144 | 52 | 72 | 72 |
| 40 (+0,1/+0,4) | 40 | 65 | M 10 | M 10 | 74 | 74 | 230 | 77,5 | 115 | 115 |
| 50 (+0,15/+0,45) | 50 | 65 | M 10 | M 10 | 74 | 74 | 230 | 77,5 | 115 | 115 |
| Art.nr | Benämning | Kr/st ex.moms |
|---|---|---|
| GN286-B20-B20-S-1-SW | Ledad, låsbar rörkoppling | 427.00 |
| GN286-B25-B25-S-1-SW | Ledad, låsbar rörkoppling | 427.00 |
| GN286-B30-B30-S-1-SW | Ledad, låsbar rörkoppling | 427.00 |
| GN286-B40-B40-S-1-SW | Ledad, låsbar rörkoppling | 771.00 |
| GN286-B50-B50-S-1-SW | Ledad, låsbar rörkoppling | 771.00 |
