Ledad rörkoppling GN288 i blästrad eller svartlackerad aluminium

Ledad rörkoppling i blästrad eller svartlackerad aluminium.

SW: svartlackerad (pulverlack, matt struktur).
BL: blästrad.

Beställningsexempel: GN288-B20-B30-S-2-BL

Relaterade produkter

GN284

GN911

GN287

CAD-filer

STEP (*.step)

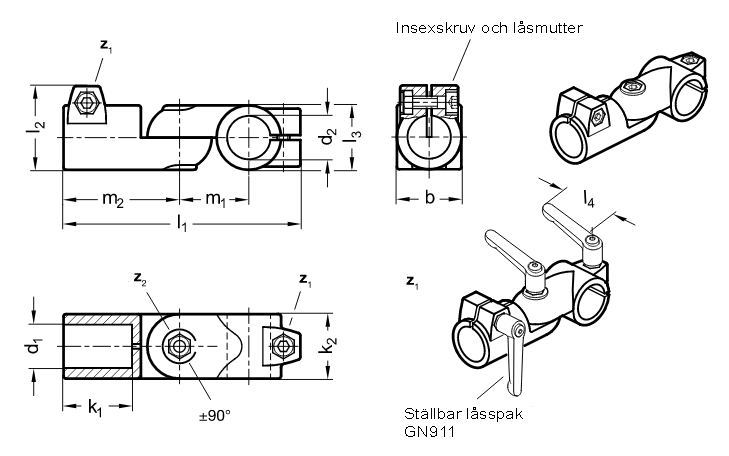

Ledad rörkoppling i blästrad eller svartlackerad aluminium - ritning

d1	d2	b	k1	k2	l1	l2	l3	m1	m2	z1	z2	l4 (passande låsspak GN911)
												För z1	För z2
20	20	40	42,5	40	147	52	40	43	72	M8X25	M8X30	-	63 / 78
25	25	40	42,5	40	147	52	40	43	72	M8X25	M8X30	63 / 78	63 / 78
30	30	40	42,5	40	147	52	40	43	72	M8X25	M8X30	63 / 78	63 / 78
40	40	65	74	65	230	77,5	65	70	115	M10X50	M10X55	-	78 / 92
42	42	65	74	65	230	77,5	65	70	115	M10X50	M10X55	-	78 / 92
45	45	65	74	65	230	77,5	65	70	115	M10X50	M10X55	78 / 92	78 / 92
48	48	65	74	65	230	77,5	65	70	115	M10X50	M10X55	78 / 92	78 / 92
50	50	65	74	65	230	77,5	65	70	115	M10X50	M10X55	78 / 92	78 / 92

Art.nr	Benämning	Kr/st ex.moms		Kr/st ink.moms
Art.nr	Benämning	Kr/st ex.moms		Kr/st ink.moms
GN288-B20-B20-S-2-BL	Ledad rörkoppling, aluminium, blästrad	479,00 kr	598,75 kr		Kontakta oss för att beställa
GN288-B20-B20-S-2-SW	Ledad rörkoppling, aluminium, svart	498,00 kr	622,50 kr		Kontakta oss för att beställa
GN288-B20-B20-T-2-BL	Ledad rörkoppling, aluminium, blästrad	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B20-B20-T-2-SW	Ledad rörkoppling, aluminium, svart	498,00 kr	622,50 kr		Kontakta oss för att beställa
GN288-B20-B25-S-2-BL	Ledad rörkoppling, aluminium, blästrad	497,00 kr	621,25 kr		Kontakta oss för att beställa
GN288-B20-B25-S-2-SW	Ledad rörkoppling, aluminium, svart	498,00 kr	622,50 kr		Kontakta oss för att beställa
GN288-B20-B25-T-2-BL	Ledad rörkoppling, aluminium, blästrad	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B20-B25-T-2-SW	Ledad rörkoppling, aluminium, svart	498,00 kr	622,50 kr		Kontakta oss för att beställa
GN288-B20-B30-S-2-BL	Ledad rörkoppling, aluminium, blästrad	497,00 kr	621,25 kr		Kontakta oss för att beställa
GN288-B20-B30-S-2-SW	Ledad rörkoppling, aluminium, svart	498,00 kr	622,50 kr		Kontakta oss för att beställa
GN288-B20-B30-T-2-BL	Ledad rörkoppling, aluminium, blästrad	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B20-B30-T-2-SW	Ledad rörkoppling, aluminium, svart	498,00 kr	622,50 kr		Kontakta oss för att beställa
GN288-B25-B20-S-2-BL	Ledad rörkoppling, aluminium, blästrad	497,00 kr	621,25 kr		Kontakta oss för att beställa
GN288-B25-B20-S-2-SW	Ledad rörkoppling, aluminium, svart	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B25-B20-T-2-BL	Ledad rörkoppling, aluminium, blästrad	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B25-B20-T-2-SW	Ledad rörkoppling, aluminium, svart	496,00 kr	620,00 kr		Kontakta oss för att beställa
GN288-B25-B25-S-2-BL	Ledad rörkoppling, aluminium, blästrad	497,00 kr	621,25 kr		Kontakta oss för att beställa
GN288-B25-B25-S-2-SW	Ledad rörkoppling, aluminium, svart	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B25-B25-T-2-BL	Ledad rörkoppling, aluminium, blästrad	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B25-B25-T-2-SW	Ledad rörkoppling, aluminium, svart	496,00 kr	620,00 kr		Kontakta oss för att beställa
GN288-B25-B30-S-2-BL	Ledad rörkoppling, aluminium, blästrad	497,00 kr	621,25 kr		Kontakta oss för att beställa
GN288-B25-B30-S-2-SW	Ledad rörkoppling, aluminium, svart	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B25-B30-T-2-BL	Ledad rörkoppling, aluminium, blästrad	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B25-B30-T-2-SW	Ledad rörkoppling, aluminium, svart	496,00 kr	620,00 kr		Kontakta oss för att beställa
GN288-B30-B20-S-2-BL	Ledad rörkoppling, aluminium, blästrad	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B30-B20-S-2-SW	Ledad rörkoppling, aluminium, svart	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B30-B20-T-2-BL	Ledad rörkoppling, aluminium, blästrad	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B30-B20-T-2-SW	Ledad rörkoppling, aluminium, svart	496,00 kr	620,00 kr		Kontakta oss för att beställa
GN288-B30-B25-S-2-BL	Ledad rörkoppling, aluminium, blästrad	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B30-B25-S-2-SW	Ledad rörkoppling, aluminium, svart	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B30-B25-T-2-BL	Ledad rörkoppling, aluminium, blästrad	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B30-B25-T-2-SW	Ledad rörkoppling, aluminium, svart	496,00 kr	620,00 kr		Kontakta oss för att beställa
GN288-B30-B30-S-2-BL	Ledad rörkoppling, aluminium, blästrad	479,00 kr	598,75 kr		Kontakta oss för att beställa
GN288-B30-B30-S-2-SW	Ledad rörkoppling, aluminium, svart	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B30-B30-T-2-BL	Ledad rörkoppling, aluminium, blästrad	495,00 kr	618,75 kr		Kontakta oss för att beställa
GN288-B30-B30-T-2-SW	Ledad rörkoppling, aluminium, svart	496,00 kr	620,00 kr		Kontakta oss för att beställa
GN288-B40-B40-S-2-BL	Ledad rörkoppling, aluminium, blästrad	912,00 kr	1 140,00 kr		Kontakta oss för att beställa
GN288-B40-B40-S-2-SW	Ledad rörkoppling, aluminium, svart	917,00 kr	1 146,25 kr		Kontakta oss för att beställa
GN288-B40-B40-T-2-BL	Ledad rörkoppling, aluminium, blästrad	914,00 kr	1 142,50 kr		Kontakta oss för att beställa
GN288-B40-B40-T-2-SW	Ledad rörkoppling, aluminium, svart	916,00 kr	1 145,00 kr		Kontakta oss för att beställa
GN288-B40-B42-S-2-BL	Ledad rörkoppling, aluminium, blästrad	912,00 kr	1 140,00 kr		Kontakta oss för att beställa
GN288-B40-B42-S-2-SW	Ledad rörkoppling, aluminium, svart	917,00 kr	1 146,25 kr		Kontakta oss för att beställa
GN288-B40-B42-T-2-BL	Ledad rörkoppling, aluminium, blästrad	914,00 kr	1 142,50 kr		Kontakta oss för att beställa
GN288-B40-B42-T-2-SW	Ledad rörkoppling, aluminium, svart	916,00 kr	1 145,00 kr		Kontakta oss för att beställa
GN288-B40-B45-S-2-BL	Ledad rörkoppling, aluminium, blästrad	912,00 kr	1 140,00 kr		Kontakta oss för att beställa
GN288-B40-B45-S-2-SW	Ledad rörkoppling, aluminium, svart	917,00 kr	1 146,25 kr		Kontakta oss för att beställa
GN288-B40-B45-T-2-BL	Ledad rörkoppling, aluminium, blästrad	914,00 kr	1 142,50 kr		Kontakta oss för att beställa
GN288-B40-B45-T-2-SW	Ledad rörkoppling, aluminium, svart	916,00 kr	1 145,00 kr		Kontakta oss för att beställa
GN288-B40-B48-S-2-BL	Ledad rörkoppling, aluminium, blästrad	912,00 kr	1 140,00 kr		Kontakta oss för att beställa
GN288-B40-B48-S-2-SW	Ledad rörkoppling, aluminium, svart	917,00 kr	1 146,25 kr		Kontakta oss för att beställa
GN288-B40-B48-T-2-BL	Ledad rörkoppling, aluminium, blästrad	914,00 kr	1 142,50 kr		Kontakta oss för att beställa
GN288-B40-B48-T-2-SW	Ledad rörkoppling, aluminium, svart	916,00 kr	1 145,00 kr		Kontakta oss för att beställa
GN288-B40-B50-S-2-BL	Ledad rörkoppling, aluminium, blästrad	912,00 kr	1 140,00 kr		Kontakta oss för att beställa
GN288-B40-B50-S-2-SW	Ledad rörkoppling, aluminium, svart	917,00 kr	1 146,25 kr		Kontakta oss för att beställa
GN288-B40-B50-T-2-BL	Ledad rörkoppling, aluminium, blästrad	914,00 kr	1 142,50 kr		Kontakta oss för att beställa
GN288-B40-B50-T-2-SW	Ledad rörkoppling, aluminium, svart	916,00 kr	1 145,00 kr		Kontakta oss för att beställa
GN288-B42-B40-S-2-BL	Ledad rörkoppling, aluminium, blästrad	904,00 kr	1 130,00 kr		Kontakta oss för att beställa
GN288-B42-B40-S-2-SW	Ledad rörkoppling, aluminium, svart	913,00 kr	1 141,25 kr		Kontakta oss för att beställa
GN288-B42-B40-T-2-BL	Ledad rörkoppling, aluminium, blästrad	902,00 kr	1 127,50 kr		Kontakta oss för att beställa
GN288-B42-B40-T-2-SW	Ledad rörkoppling, aluminium, svart	903,00 kr	1 128,75 kr		Kontakta oss för att beställa
GN288-B42-B42-S-2-BL	Ledad rörkoppling, aluminium, blästrad	904,00 kr	1 130,00 kr		Kontakta oss för att beställa
GN288-B42-B42-S-2-SW	Ledad rörkoppling, aluminium, svart	913,00 kr	1 141,25 kr		Kontakta oss för att beställa
GN288-B42-B42-T-2-BL	Ledad rörkoppling, aluminium, blästrad	902,00 kr	1 127,50 kr		Kontakta oss för att beställa
GN288-B42-B42-T-2-SW	Ledad rörkoppling, aluminium, svart	903,00 kr	1 128,75 kr		Kontakta oss för att beställa
GN288-B42-B45-S-2-BL	Ledad rörkoppling, aluminium, blästrad	904,00 kr	1 130,00 kr		Kontakta oss för att beställa
GN288-B42-B45-S-2-SW	Ledad rörkoppling, aluminium, svart	913,00 kr	1 141,25 kr		Kontakta oss för att beställa
GN288-B42-B45-T-2-BL	Ledad rörkoppling, aluminium, blästrad	902,00 kr	1 127,50 kr		Kontakta oss för att beställa
GN288-B42-B45-T-2-SW	Ledad rörkoppling, aluminium, svart	903,00 kr	1 128,75 kr		Kontakta oss för att beställa
GN288-B42-B48-S-2-BL	Ledad rörkoppling, aluminium, blästrad	904,00 kr	1 130,00 kr		Kontakta oss för att beställa
GN288-B42-B48-S-2-SW	Ledad rörkoppling, aluminium, svart	913,00 kr	1 141,25 kr		Kontakta oss för att beställa
GN288-B42-B48-T-2-BL	Ledad rörkoppling, aluminium, blästrad	902,00 kr	1 127,50 kr		Kontakta oss för att beställa
GN288-B42-B48-T-2-SW	Ledad rörkoppling, aluminium, svart	903,00 kr	1 128,75 kr		Kontakta oss för att beställa
GN288-B42-B50-S-2-BL	Ledad rörkoppling, aluminium, blästrad	904,00 kr	1 130,00 kr		Kontakta oss för att beställa
GN288-B42-B50-S-2-SW	Ledad rörkoppling, aluminium, svart	913,00 kr	1 141,25 kr		Kontakta oss för att beställa
GN288-B42-B50-T-2-BL	Ledad rörkoppling, aluminium, blästrad	902,00 kr	1 127,50 kr		Kontakta oss för att beställa
GN288-B42-B50-T-2-SW	Ledad rörkoppling, aluminium, svart	903,00 kr	1 128,75 kr		Kontakta oss för att beställa
GN288-B45-B40-S-2-BL	Ledad rörkoppling, aluminium, blästrad	900,00 kr	1 125,00 kr		Kontakta oss för att beställa
GN288-B45-B40-S-2-SW	Ledad rörkoppling, aluminium, svart	909,00 kr	1 136,25 kr		Kontakta oss för att beställa
GN288-B45-B40-T-2-BL	Ledad rörkoppling, aluminium, blästrad	910,00 kr	1 137,50 kr		Kontakta oss för att beställa
GN288-B45-B40-T-2-SW	Ledad rörkoppling, aluminium, svart	911,00 kr	1 138,75 kr		Kontakta oss för att beställa
GN288-B45-B42-S-2-BL	Ledad rörkoppling, aluminium, blästrad	900,00 kr	1 125,00 kr		Kontakta oss för att beställa
GN288-B45-B42-S-2-SW	Ledad rörkoppling, aluminium, svart	909,00 kr	1 136,25 kr		Kontakta oss för att beställa
GN288-B45-B42-T-2-BL	Ledad rörkoppling, aluminium, blästrad	910,00 kr	1 137,50 kr		Kontakta oss för att beställa
GN288-B45-B42-T-2-SW	Ledad rörkoppling, aluminium, svart	911,00 kr	1 138,75 kr		Kontakta oss för att beställa
GN288-B45-B45-S-2-BL	Ledad rörkoppling, aluminium, blästrad	900,00 kr	1 125,00 kr		Kontakta oss för att beställa
GN288-B45-B45-S-2-SW	Ledad rörkoppling, aluminium, svart	909,00 kr	1 136,25 kr		Kontakta oss för att beställa
GN288-B45-B45-T-2-BL	Ledad rörkoppling, aluminium, blästrad	910,00 kr	1 137,50 kr		Kontakta oss för att beställa
GN288-B45-B45-T-2-SW	Ledad rörkoppling, aluminium, svart	911,00 kr	1 138,75 kr		Kontakta oss för att beställa
GN288-B45-B48-S-2-BL	Ledad rörkoppling, aluminium, blästrad	900,00 kr	1 125,00 kr		Kontakta oss för att beställa
GN288-B45-B48-S-2-SW	Ledad rörkoppling, aluminium, svart	909,00 kr	1 136,25 kr		Kontakta oss för att beställa
GN288-B45-B48-T-2-BL	Ledad rörkoppling, aluminium, blästrad	910,00 kr	1 137,50 kr		Kontakta oss för att beställa
GN288-B45-B48-T-2-SW	Ledad rörkoppling, aluminium, svart	911,00 kr	1 138,75 kr		Kontakta oss för att beställa
GN288-B45-B50-S-2-BL	Ledad rörkoppling, aluminium, blästrad	900,00 kr	1 125,00 kr		Kontakta oss för att beställa
GN288-B45-B50-S-2-SW	Ledad rörkoppling, aluminium, svart	909,00 kr	1 136,25 kr		Kontakta oss för att beställa
GN288-B45-B50-T-2-BL	Ledad rörkoppling, aluminium, blästrad	910,00 kr	1 137,50 kr		Kontakta oss för att beställa
GN288-B45-B50-T-2-SW	Ledad rörkoppling, aluminium, svart	911,00 kr	1 138,75 kr		Kontakta oss för att beställa
GN288-B48-B40-S-2-BL	Ledad rörkoppling, aluminium, blästrad	912,00 kr	1 140,00 kr		Kontakta oss för att beställa
GN288-B48-B40-S-2-SW	Ledad rörkoppling, aluminium, svart	909,00 kr	1 136,25 kr		Kontakta oss för att beställa
GN288-B48-B40-T-2-BL	Ledad rörkoppling, aluminium, blästrad	898,00 kr	1 122,50 kr		Kontakta oss för att beställa
GN288-B48-B40-T-2-SW	Ledad rörkoppling, aluminium, svart	899,00 kr	1 123,75 kr		Kontakta oss för att beställa
GN288-B48-B42-S-2-BL	Ledad rörkoppling, aluminium, blästrad	912,00 kr	1 140,00 kr		Kontakta oss för att beställa
GN288-B48-B42-S-2-SW	Ledad rörkoppling, aluminium, svart	909,00 kr	1 136,25 kr		Kontakta oss för att beställa
GN288-B48-B42-T-2-BL	Ledad rörkoppling, aluminium, blästrad	898,00 kr	1 122,50 kr		Kontakta oss för att beställa
GN288-B48-B42-T-2-SW	Ledad rörkoppling, aluminium, svart	899,00 kr	1 123,75 kr		Kontakta oss för att beställa
GN288-B48-B45-S-2-BL	Ledad rörkoppling, aluminium, blästrad	912,00 kr	1 140,00 kr		Kontakta oss för att beställa
GN288-B48-B45-S-2-SW	Ledad rörkoppling, aluminium, svart	909,00 kr	1 136,25 kr		Kontakta oss för att beställa
GN288-B48-B45-T-2-BL	Ledad rörkoppling, aluminium, blästrad	898,00 kr	1 122,50 kr		Kontakta oss för att beställa
GN288-B48-B45-T-2-SW	Ledad rörkoppling, aluminium, svart	899,00 kr	1 123,75 kr		Kontakta oss för att beställa
GN288-B48-B48-S-2-BL	Ledad rörkoppling, aluminium, blästrad	912,00 kr	1 140,00 kr		Kontakta oss för att beställa
GN288-B48-B48-S-2-SW	Ledad rörkoppling, aluminium, svart	909,00 kr	1 136,25 kr		Kontakta oss för att beställa
GN288-B48-B48-T-2-BL	Ledad rörkoppling, aluminium, blästrad	898,00 kr	1 122,50 kr		Kontakta oss för att beställa
GN288-B48-B48-T-2-SW	Ledad rörkoppling, aluminium, svart	899,00 kr	1 123,75 kr		Kontakta oss för att beställa
GN288-B48-B50-S-2-BL	Ledad rörkoppling, aluminium, blästrad	912,00 kr	1 140,00 kr		Kontakta oss för att beställa
GN288-B48-B50-S-2-SW	Ledad rörkoppling, aluminium, svart	909,00 kr	1 136,25 kr		Kontakta oss för att beställa
GN288-B48-B50-T-2-BL	Ledad rörkoppling, aluminium, blästrad	898,00 kr	1 122,50 kr		Kontakta oss för att beställa
GN288-B48-B50-T-2-SW	Ledad rörkoppling, aluminium, svart	899,00 kr	1 123,75 kr		Kontakta oss för att beställa
GN288-B50-B40-S-2-BL	Ledad rörkoppling, aluminium, blästrad	908,00 kr	1 135,00 kr		Kontakta oss för att beställa
GN288-B50-B40-S-2-SW	Ledad rörkoppling, aluminium, svart	909,00 kr	1 136,25 kr		Kontakta oss för att beställa
GN288-B50-B40-T-2-BL	Ledad rörkoppling, aluminium, blästrad	910,00 kr	1 137,50 kr		Kontakta oss för att beställa
GN288-B50-B40-T-2-SW	Ledad rörkoppling, aluminium, svart	912,00 kr	1 140,00 kr		Kontakta oss för att beställa
GN288-B50-B42-S-2-BL	Ledad rörkoppling, aluminium, blästrad	908,00 kr	1 135,00 kr		Kontakta oss för att beställa
GN288-B50-B42-S-2-SW	Ledad rörkoppling, aluminium, svart	909,00 kr	1 136,25 kr		Kontakta oss för att beställa
GN288-B50-B42-T-2-BL	Ledad rörkoppling, aluminium, blästrad	910,00 kr	1 137,50 kr		Kontakta oss för att beställa
GN288-B50-B42-T-2-SW	Ledad rörkoppling, aluminium, svart	912,00 kr	1 140,00 kr		Kontakta oss för att beställa
GN288-B50-B45-S-2-BL	Ledad rörkoppling, aluminium, blästrad	908,00 kr	1 135,00 kr		Kontakta oss för att beställa
GN288-B50-B45-S-2-SW	Ledad rörkoppling, aluminium, svart	909,00 kr	1 136,25 kr		Kontakta oss för att beställa
GN288-B50-B45-T-2-BL	Ledad rörkoppling, aluminium, blästrad	910,00 kr	1 137,50 kr		Kontakta oss för att beställa
GN288-B50-B45-T-2-SW	Ledad rörkoppling, aluminium, svart	912,00 kr	1 140,00 kr		Kontakta oss för att beställa
GN288-B50-B48-S-2-BL	Ledad rörkoppling, aluminium, blästrad	908,00 kr	1 135,00 kr		Kontakta oss för att beställa
GN288-B50-B48-S-2-SW	Ledad rörkoppling, aluminium, svart	909,00 kr	1 136,25 kr		Kontakta oss för att beställa
GN288-B50-B48-T-2-BL	Ledad rörkoppling, aluminium, blästrad	910,00 kr	1 137,50 kr		Kontakta oss för att beställa
GN288-B50-B48-T-2-SW	Ledad rörkoppling, aluminium, svart	912,00 kr	1 140,00 kr		Kontakta oss för att beställa
GN288-B50-B50-S-2-BL	Ledad rörkoppling, aluminium, blästrad	908,00 kr	1 135,00 kr		Kontakta oss för att beställa
GN288-B50-B50-S-2-SW	Ledad rörkoppling, aluminium, svart	909,00 kr	1 136,25 kr		Kontakta oss för att beställa
GN288-B50-B50-T-2-BL	Ledad rörkoppling, aluminium, blästrad	910,00 kr	1 137,50 kr		Kontakta oss för att beställa
GN288-B50-B50-T-2-SW	Ledad rörkoppling, aluminium, svart	912,00 kr	1 140,00 kr		Kontakta oss för att beställa

Scrolla i sidled för fler kolumner
