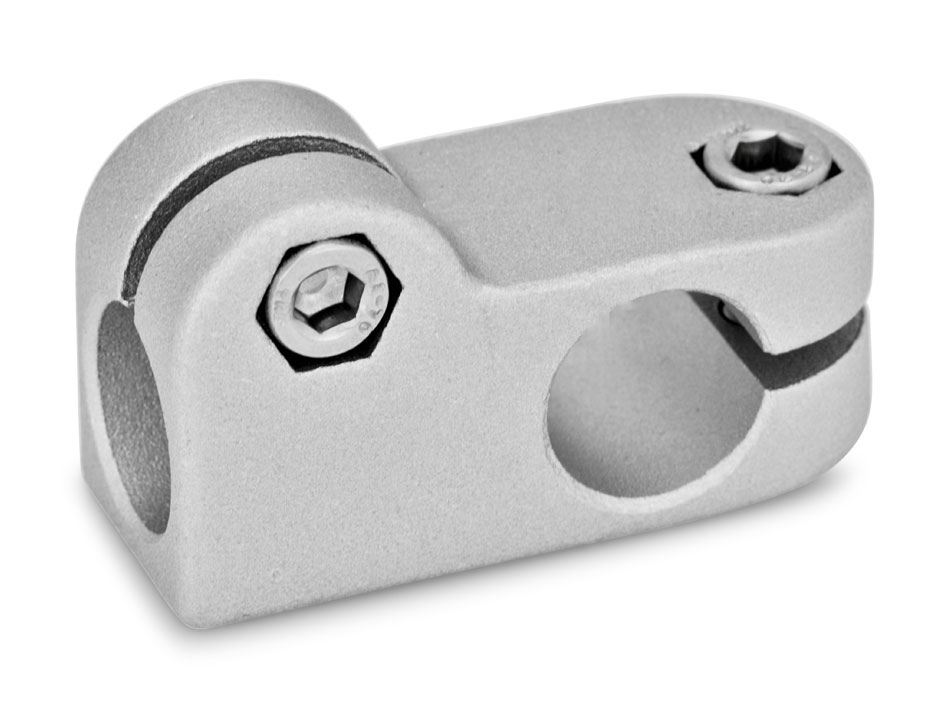

T-koppling GN191 i svartlackerad eller blästrad aluminium
T-koppling i blästrad eller svartlackerad aluminium (matt struktur) med insexskruv och låsmutter i rostfritt stål.
Insexskruv DIN912 i rostfritt syrafast stål.
Låsmutter DIN985 i rostfritt syrafast stål.
SW: svart (pulverlackerad).
BL: blästrad.
Beställningsexempel: GN191-B15-B15-2-BL
CAD-filer
| d1 | d2 | k | l1 | l2 | m | z1 | z2 | l3 (passande låsspak GN911) | |
| För z1 | För z2 | ||||||||
| 10 | 10 | 25 | 61 | 34,5 | 39 | M6X20 | M6X20 | - | 63 |
| 12 | 12 | 25 | 61 | 34,5 | 39 | M6X20 | M6X20 | - | 45 / 63 |
| 14 | 14 | 25 | 61 | 34,5 | 39 | M6X20 | M6X20 | - | 45 / 63 |
| 15 | 15 | 25 | 61 | 34,5 | 39 | M6X20 | M6X20 | - | 45 / 63 |
| 16 | 16 | 25 | 61 | 34,5 | 39 | M6X20 | M6X20 | - | 45 / 63 |
| 18 | 18 | 25 | 61 | 34,5 | 39 | M6X20 | M6X20 | - | 45 / 63 |
Scrolla i sidled för fler kolumner
