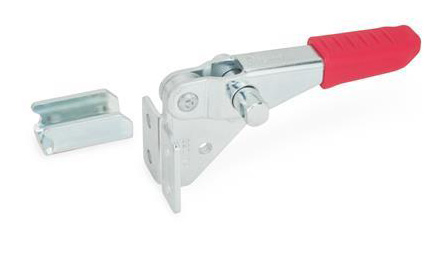

Förslutningsspännare GN851.2
Förslutningsspännare i förzinkat stål.
Alla rörliga delar insmorda med specialfett.
Grepp i plast.
Form T med hake, utan bygel.
Form T4 med hake och bygel.
Beställningsexempel: GN851.2 T4 320
CAD-filer
| Size | FH [N] | a | b1 | b2 | b3 | b4 | b5 | d1 | d2 | h1 | h2 |
| 160 | 1600 | 5 | 26 | 35 | 21 | 25,5 | 14 | M 4 | 4,3 | 40 | 10 |
| 320 | 3200 | 8 | 36 | 44 | 32 | 37 | 22 | M 6 | 6,5 | 58 | 15 |
| 700 | 7000 | 13 | 52 | 54 | 38 | 48,5 | 26 | M 8 | 8,5 | 82 | 23 |
| l1 ≈ | l2 min | m1 | m2 | m3 | m4 | m5 | r | s | w1 | w2 ≈ | |
| 99 | 4,5 | 22 | 6,5 | 13 | 6,5 | 14,3 | 48 | 2 | 32 | 13 | |
| 152 | 6 | 25,5 | 8,5 | 19 | 10,5 | 20,5 | 70 | 3 | 53 | 20 | |
| 225 | 10 | 36,5 | 10 | 32 | 13,5 | 27 | 95 | 3,5 | 68 | 24 | |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | ||
|---|---|---|---|---|---|
| GN851.2 T 160 | Förslutningsspännare | 232,00 kr | 290,00 kr | ||
| GN851.2 T 320 | Förslutningsspännare | 351,00 kr | 438,75 kr | ||
| GN851.2 T 700 | Förslutningsspännare | 540,00 kr | 675,00 kr | ||
| GN851.2 T4 160 | Förslutningsspännare med bygel | 229,40 kr | 286,75 kr | ||
| GN851.2 T4 320 | Förslutningsspännare med bygel | 338,60 kr | 423,25 kr | ||
| GN851.2 T4 700 | Förslutningsspännare med bygel | 539,00 kr | 673,75 kr |
Scrolla i sidled för fler kolumner
