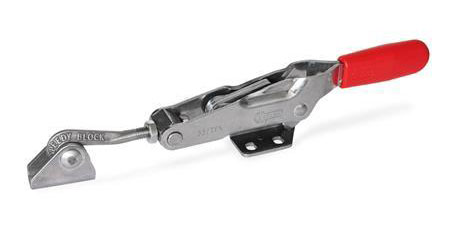

Förslutningsspännare GN850.1 i förzinkat eller rostfritt stål
Förslutningsspännare i förzinkat eller rostfritt stål. Grepp i oljeresistent plast.

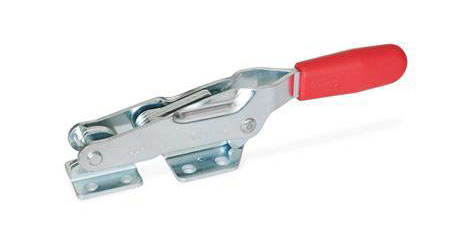

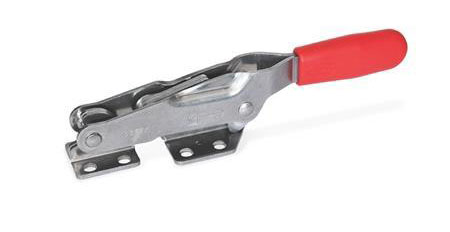

Form T: cylindrisk dragaxel och passande hake.

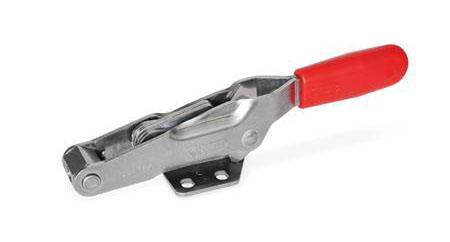

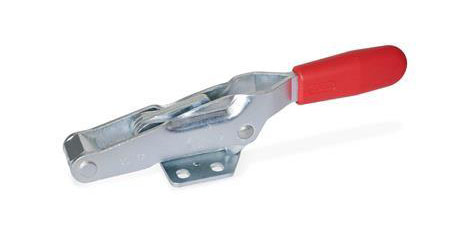

Form TF: sexkantigt dragaxelfäste med genomgående hål (levereras utan hake).

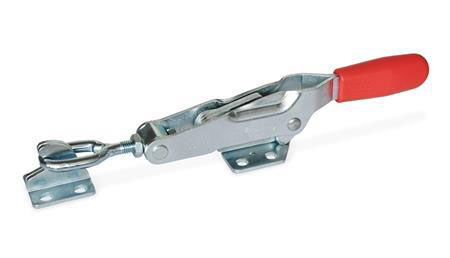

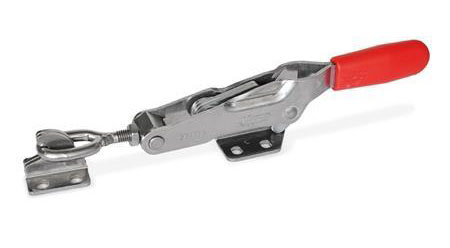

Form TG: ögla och passande hake.

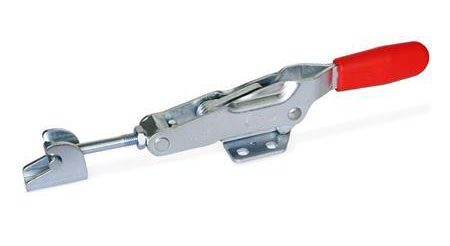

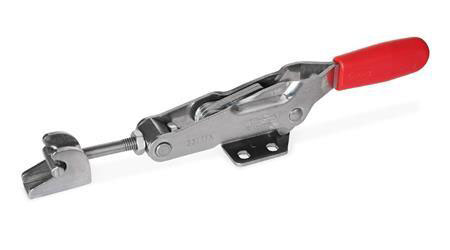

Form TT: T-formad bygel och passande hake.
Form TU: krok och passande hake
Beställningsexempel: GN850.1-1000-TT
CAD-filer
| Storlek | FH (N) | a | b1 | b2 | b3 | b4 | b5 | b6 | b7 | d1 | d2 | d3 | d4 | d5 | h1 ≈ | h2 | h3 | h4 |
| 500 | 5000 | 19 | 50 | 49 | 35 | 34 | 18 | 38 | 10 | M 8 | 6.5 | 6.7 | 7 | 8 | 45 | 17 | 30 | 28 |
| 1000 | 10000 | 28 | 61 | 63 | 50 | 41 | 26 | 50 | 11 | M 10 | 8.5 | 8.5 | 9 | 10 | 56 | 20 | 40.5 | 39 |
| Storlek | l1 ≈ | l2 ≈ | l3 ≈ | l4 ≈ | l5 ≈ | l6 | m1 | m2 | m3 | m4 | m5 | m6 | r ≈ | s | t | w1 | w2 ≈ | |
| 500 | 197 | 33 | 76.5 | 76.5 | 76.5 | 34 | 19 | 33.5 | 19 | 22.3 | 8 | 25.4 | 35 | 3 | 16 | 83 | 8 | |
| 1000 | 242 | 34 | 95.5 | 93 | 93 | 42 | 32 | 45 | 31 | 25.4 | 8 | 31 | 45 | 4 | 19 | 110 | 12 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN850.1-500-T | Förslutningsspännare | 435,00 kr | 543,75 kr | Kontakta oss för att beställa | ||
| GN850.1-500-TF | Förslutningsspännare | 404,00 kr | 505,00 kr | Kontakta oss för att beställa | ||
| GN850.1-500-TF-NI | Förslutningsspännare, rostfri | 644,00 kr | 805,00 kr | Kontakta oss för att beställa | ||
| GN850.1-500-TG | Förslutningsspännare | 525,00 kr | 656,25 kr | Kontakta oss för att beställa | ||
| GN850.1-500-TG-NI | Förslutningsspännare, rostfri | 795,00 kr | 993,75 kr | Kontakta oss för att beställa | ||
| GN850.1-500-T-NI | Förslutningsspännare, rostfri | 779,00 kr | 973,75 kr | Kontakta oss för att beställa | ||
| GN850.1-500-TT | Förslutningsspännare | 537,00 kr | 671,25 kr | Kontakta oss för att beställa | ||
| GN850.1-500-TT-NI | Förslutningsspännare, rostfri | 818,00 kr | 1 022,50 kr | Kontakta oss för att beställa | ||
| GN850.1-500-TU | Förslutningsspännare | 633,00 kr | 791,25 kr | Kontakta oss för att beställa | ||
| GN850.1-500-TU-NI | Förslutningsspännare, rostfri | 931,00 kr | 1 163,75 kr | Kontakta oss för att beställa | ||
| GN850.1-1000-T | Förslutningsspännare | 614,00 kr | 767,50 kr | Kontakta oss för att beställa | ||
| GN850.1-1000-TF | Förslutningsspännare | 570,00 kr | 712,50 kr | Kontakta oss för att beställa | ||
| GN850.1-1000-TF-NI | Förslutningsspännare, rostfri | 985,00 kr | 1 231,25 kr | Kontakta oss för att beställa | ||
| GN850.1-1000-TG | Förslutningsspännare | 773,00 kr | 966,25 kr | Kontakta oss för att beställa | ||
| GN850.1-1000-TG-NI | Förslutningsspännare, rostfri | 1 325,00 kr | 1 656,25 kr | Kontakta oss för att beställa | ||
| GN850.1-1000-T-NI | Förslutningsspännare, rostfri | 1 215,00 kr | 1 518,75 kr | Kontakta oss för att beställa | ||
| GN850.1-1000-TT | Förslutningsspännare | 720,00 kr | 900,00 kr | Kontakta oss för att beställa | ||
| GN850.1-1000-TT-NI | Förslutningsspännare, rostfri | 1 250,00 kr | 1 562,50 kr | Kontakta oss för att beställa | ||
| GN850.1-1000-TU | Förslutningsspännare | 827,00 kr | 1 033,75 kr | Kontakta oss för att beställa | ||
| GN850.1-1000-TU-NI | Förslutningsspännare, rostfri | 1 321,00 kr | 1 651,25 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
