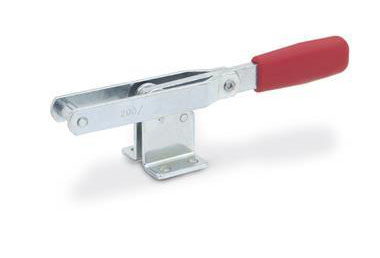

Förslutningsspännare GN850
Förslutningsspännare i förzinkat stål.
Handtag i termoplast.
Form T med tväraxel.
Form TF med krok.
Beställningsexempel: GN850 TF 300
CAD-filer
| Storlek | FH (N) | a1 | a2 | b1 | b2 | b3 | d1 | d2 | d3 | h1 ≈ | h2 |
| 200 | 2000 | 37 | 29 | 35 | 45 | 18 | 10 | 8 | 6.5 | 49 | 16 |
| 300 | 3000 | 35 | 25 | 48 | 60 | 21 | 10 | 10 | 8.5 | 49 | 18 |
| 400 | 4000 | 43 | 30 | 54 | 84 | 26 | 14 | 12 | 10.5 | 60.5 | 25 |
| Storlek | l1 ≈ | l2 ≈ | l3 ≈ | m1 | m2 | m3 | r1 ≈ | r2 | s | w1 | w2 ≈ |
| 200 | 202 | 51 | 93 | 32 | 8 | 19 | 102 | 5 | 3 | 100 | 20 |
| 300 | 225 | 51 | 98 | 45 | 8 | 32 | 105 | 6 | 3 | 104 | 20 |
| 400 | 278 | 58 | 117.5 | 60 | 12.5 | 28.5 | 138 | 7 | 5 | 160 | 20 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN850 TF 200 | Förslutningsspännare | 331,00 kr | 413,75 kr | |||
| GN850 TF 300 | Förslutningsspännare | 347,40 kr | 434,25 kr | |||
| GN850 TF 400 | Förslutningsspännare | 570,00 kr | 712,50 kr | |||
| GN850 T 200 | Förslutningsspännare | 272,00 kr | 340,00 kr | |||
| GN850 T 300 | Förslutningsspännare | 325,00 kr | 406,25 kr | |||
| GN850 T 400 | Förslutningsspännare | 487,00 kr | 608,75 kr | |||
Scrolla i sidled för fler kolumner
