Kulled GN784 i aluminium med låsspak eller stoppskruv
Kulled i aluminium (låsbar).
Tack vare det effektiva låssystemet krävs relativt lite kraft för att låsa leden i önskat läge (se tabell nedan).
Hus i svart, anodiserad aluminium.
Kula och innandel i aluminium.

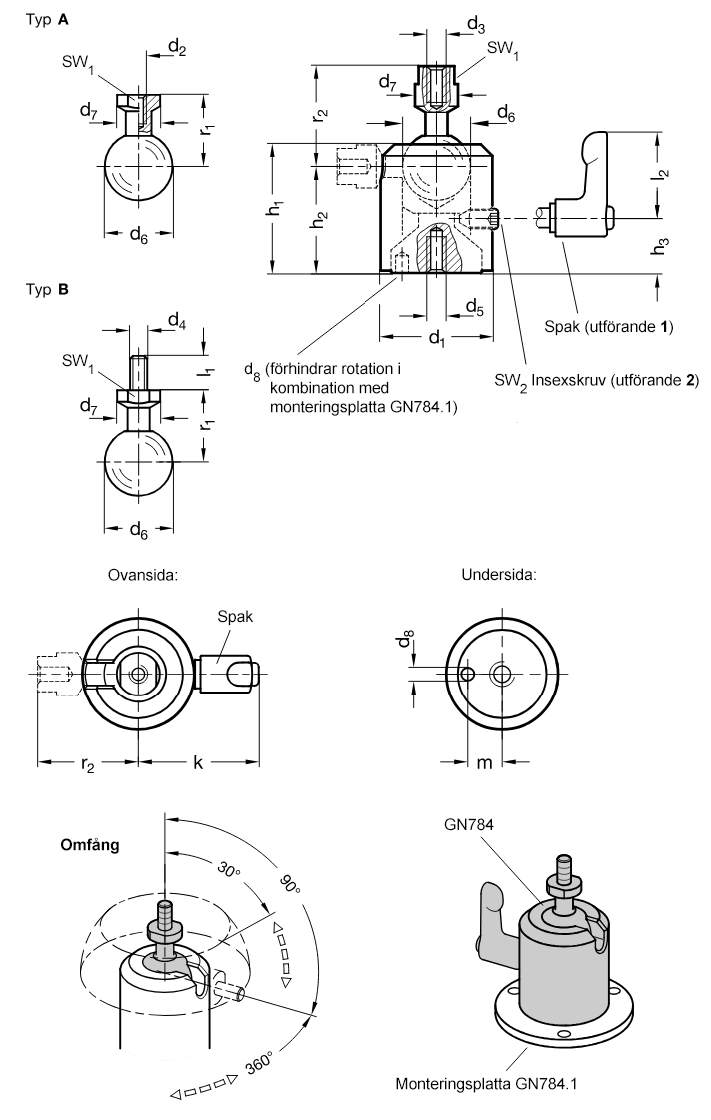

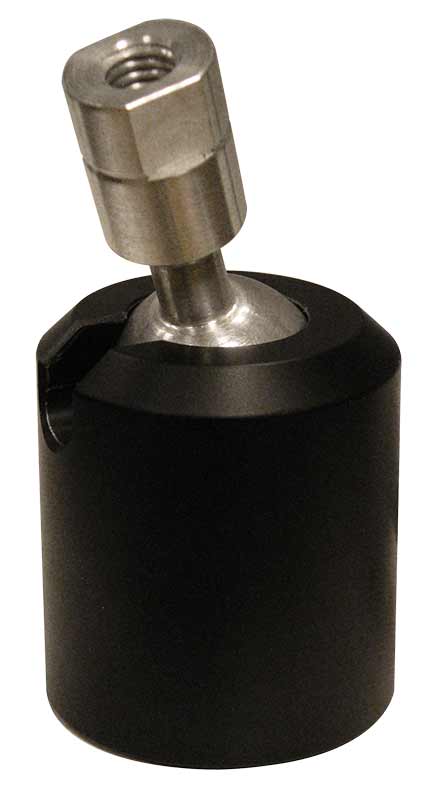

A: invändig gänga.

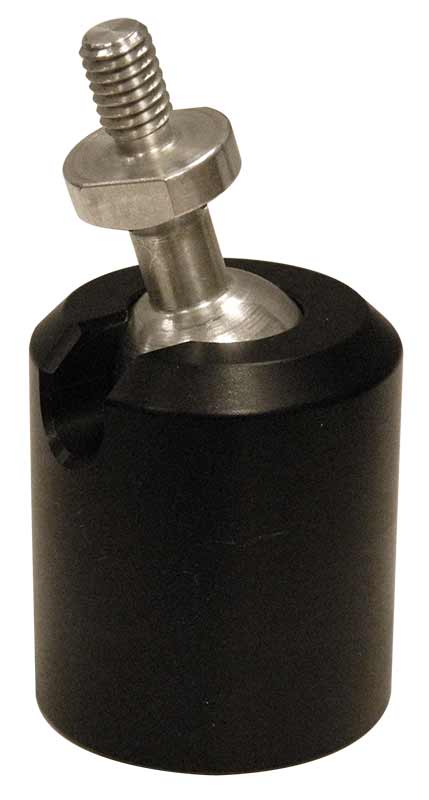

B: utvändig gänga.

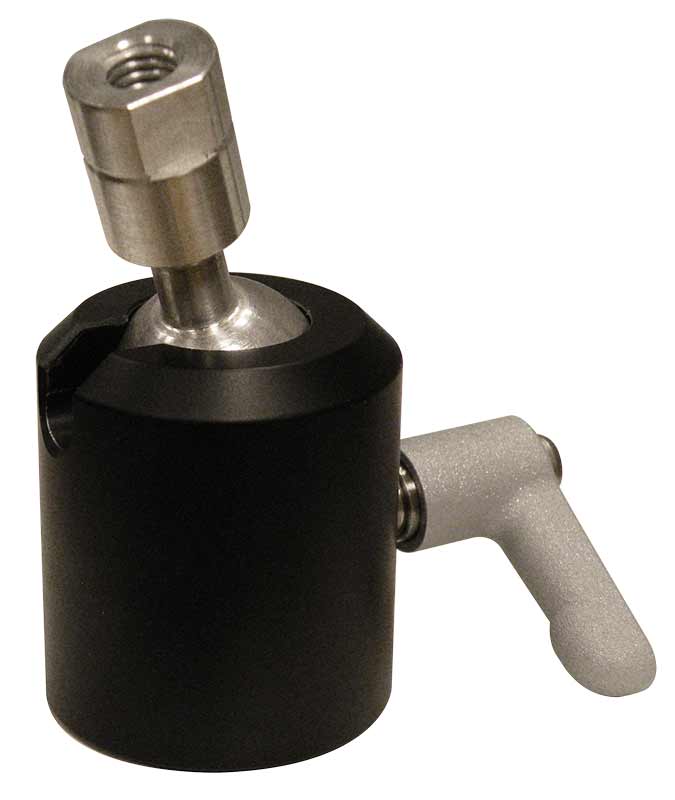

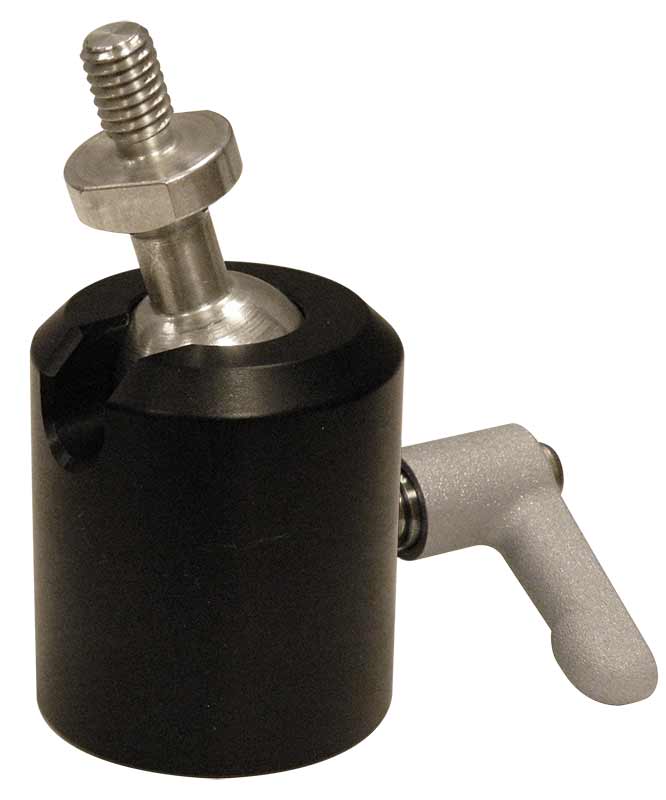

1: kulleden låses med hjälp av en ställbar låsspak i zinktryckgods med rostfri insats, fjäder och skruv (endast storlek d1 = 39 eller d1 = 49).
2: kulleden låses med hjälp av en insexskruv i rostfritt stål.
Kulleden kan, för att förhindra oavsiktlig rotation, användas i kombination med monteringsplatta GN784.1
Beställningsexempel: GN784-39-M8-A-1-ELS (invändig M8-gänga och låsspak)
| d1 | d2 form A\* | d3 form B | d4 \*\* | d5 | d6 | d7 | h1 | h2 | h3 | k | l1 | l2 | m | r1 | r2 | sw | Recommenderat åtdragningsmoment (Nm) | Resulterande hållkraft (Nm) |
| 23 | M 4 | M 5 | M 5 | 14 | 11 | 2,5 | 26,6 | 21,7 | 10,6 | \- | 8 | \- | 7 | 17,3 | 17,3 | 9 | 1,5 | 4,5 |
| 23 | M 5 | M 6 | M 5 | 14 | 11 | 2,5 | 26,6 | 21,7 | 10,6 | \- | 10 | \- | 7 | 24,8 | 17,3 | 9 | 1,5 | 4,5 |
| 31 | M 5 | M 6 | M 6 | 18 | 14 | 3,5 | 35,5 | 29,6 | 14,9 | \- | 10 | \- | 9 | 21,5 | 21,5 | 12 | 2,5 | 6,5 |
| 31 | M 6 | M 8 | M 6 | 18 | 14 | 3,5 | 35,5 | 29,6 | 14,9 | \- | 12 | \- | 9 | 32,5 | 21,5 | 12 | 2,5 | 6,5 |
| 39 | M 5 | \- | M 8 | 24 | 15 | 4,5 | 45 | 37,2 | 18,9 | 44 | \- | 30 | 12 | 25,5 | \- | 13 | 4 | 16 |
| 39 | M 6 | M 6 | M 8 | 24 | 15 | 4,5 | 45 | 37,2 | 18,9 | 44 | 10 | 30 | 12 | 36,2 | 25,5 | 13 | 4 | 16 |
| 39 | M 8 | M 8 | M 8 | 24 | 15 | 4,5 | 45 | 37,2 | 18,9 | 44 | 12 | 30 | 12 | 40,5 | 25,5 | 13 | 4 | 16 |
| 49 | M 8 | M 8 | M 8 | 28 | 19,5 | 4,5 | 56 | 46,1 | 24 | 49 | 12 | 30 | 16 | 30,8 | 30,8 | 17 | 4 | 20 |
| 49 | M 10 | M 10 | M 8 | 28 | 19,5 | 4,5 | 56 | 46,1 | 24 | 49 | 15 | 30 | 16 | 51,8 | 30,8 | 17 | 4 | 20 |
| Art.nr | Benämning | Kr/st ex.moms |
|---|---|---|
| GN784-23-M4-A-2-ELS | Låsbar kulled | 397.00 |
| GN784-23-M5-A-2-ELS | Låsbar kulled | 409.00 |
| GN784-23-M5-B-2-ELS | Låsbar kulled | 397.00 |
| GN784-23-M6-B-2-ELS | Låsbar kulled | 407.00 |
| GN784-31-M5-A-2-ELS | Låsbar kulled | 466.00 |
| GN784-31-M6-A-2-ELS | Låsbar kulled | 466.00 |
| GN784-31-M6-B-2-ELS | Låsbar kulled | 466.00 |
| GN784-31-M8-B-2-ELS | Låsbar kulled | 466.00 |
| GN784-39-M5-A-1-ELS | Låsbar kulled | 569.00 |
| GN784-39-M5-A-2-ELS | Låsbar kulled | 506.00 |
| GN784-39-M6-A-1-ELS | Låsbar kulled | 575.00 |
| GN784-39-M6-A-2-ELS | Låsbar kulled | 506.00 |
| GN784-39-M6-B-1-ELS | Låsbar kulled | 569.00 |
| GN784-39-M6-B-2-ELS | Låsbar kulled | 506.00 |
| GN784-39-M8-A-1-ELS | Låsbar kulled | 575.00 |
| GN784-39-M8-A-2-ELS | Låsbar kulled | 506.00 |
| GN784-39-M8-B-1-ELS | Låsbar kulled | 591.00 |
| GN784-39-M8-B-2-ELS | Låsbar kulled | 530.00 |
| GN784-49-M10-A-1-ELS | Låsbar kulled | 738.00 |
| GN784-49-M10-A-2-ELS | Låsbar kulled | 676.00 |
| GN784-49-M10-B-1-ELS | Låsbar kulled | 738.00 |
| GN784-49-M10-B-2-ELS | Låsbar kulled | 676.00 |
| GN784-49-M8-A-1-ELS | Låsbar kulled | 731.00 |
| GN784-49-M8-B-1-ELS | Låsbar kulled | 732.00 |
| GN784-49-M8-B-2-ELS | Låsbar kulled | 670.00 |
