Låsbar axiallänk GN782 i förzinkat stål

Låsbar axiallänk i förzinkat stål.

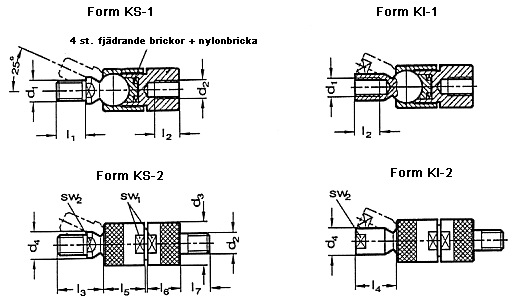

Form KS-1: Kula med utvändig gänga, motsatt sida med invändig gänga.
Form KS-2: Kula med utvändig gänga, motsatt sida med utvändig gänga.
Form KI-1: Kula med invändig gänga, motsatt sida med invändig gänga.
Form KI-2: Kula med invändig gänga, motsatt sida med utvändig gänga.

Beställningsexempel: GN782 M8-KS-1

Relaterade produkter

GN784

GN782 NI

CAD-filer

STEP (*.step)

Låsbar axiallänk i förzinkat stål med invändig eller utvändig gänga

d1	d2	d3	d4	l1	l2	l3	l4	l5 +1,0/-0,3	l6 ≈	l7 ≈	A/F1	A/F2	Rekommenderat åtdragningsmoment (Nm ≈)
M 6	M 6	17	8,5	10	8	11	20	25	16,8	16	15	7	15
M 8	M 8	19	11	12	10	12,5	23	29,5	19,5	18	17	9	20
M 10	M 10	21	13	15	12	14	26	33,5	23,5	20	19	11	35
M 12	M 12	28	16	18	15	20	34	44	31,5	28	25	14	45

Art.nr	Benämning	Kr/st ex.moms		Kr/st ink.moms
Art.nr	Benämning	Kr/st ex.moms		Kr/st ink.moms
GN782 M8-KI-1	Låsbar axiallänk	350,00 kr	437,50 kr		Kontakta oss för att beställa
GN782 M8-KI-2	Låsbar axiallänk	352,00 kr	440,00 kr		Kontakta oss för att beställa
GN782 M8-KS-1	Låsbar axiallänk	349,00 kr	436,25 kr		Kontakta oss för att beställa
GN782 M8-KS-2	Låsbar axiallänk	352,00 kr	440,00 kr		Kontakta oss för att beställa
GN782 M10-KI-1	Låsbar axiallänk	355,00 kr	443,75 kr		Kontakta oss för att beställa
GN782 M10-KI-2	Låsbar axiallänk	359,00 kr	448,75 kr		Kontakta oss för att beställa
GN782 M10-KS-1	Låsbar axiallänk	355,00 kr	443,75 kr		Kontakta oss för att beställa
GN782 M10-KS-2	Låsbar axiallänk	359,00 kr	448,75 kr		Kontakta oss för att beställa
GN782-M12-KI-1	Låsbar axiallänk	451,00 kr	563,75 kr		Kontakta oss för att beställa
GN782-M12-KI-2	Låsbar axiallänk	470,00 kr	587,50 kr		Kontakta oss för att beställa
GN782-M12-KS-1	Låsbar axiallänk	460,00 kr	575,00 kr		Kontakta oss för att beställa
GN782-M12-KS-2	Låsbar axiallänk	477,00 kr	596,25 kr		Kontakta oss för att beställa
GN782-M6-KI-1	Låsbar axiallänk	325,00 kr	406,25 kr		Kontakta oss för att beställa
GN782-M6-KI-2	Låsbar axiallänk	327,00 kr	408,75 kr		Kontakta oss för att beställa
GN782-M6-KS-1	Låsbar axiallänk	321,00 kr	401,25 kr		Kontakta oss för att beställa
GN782-M6-KS-2	Låsbar axiallänk	322,00 kr	402,50 kr		Kontakta oss för att beställa

Scrolla i sidled för fler kolumner
