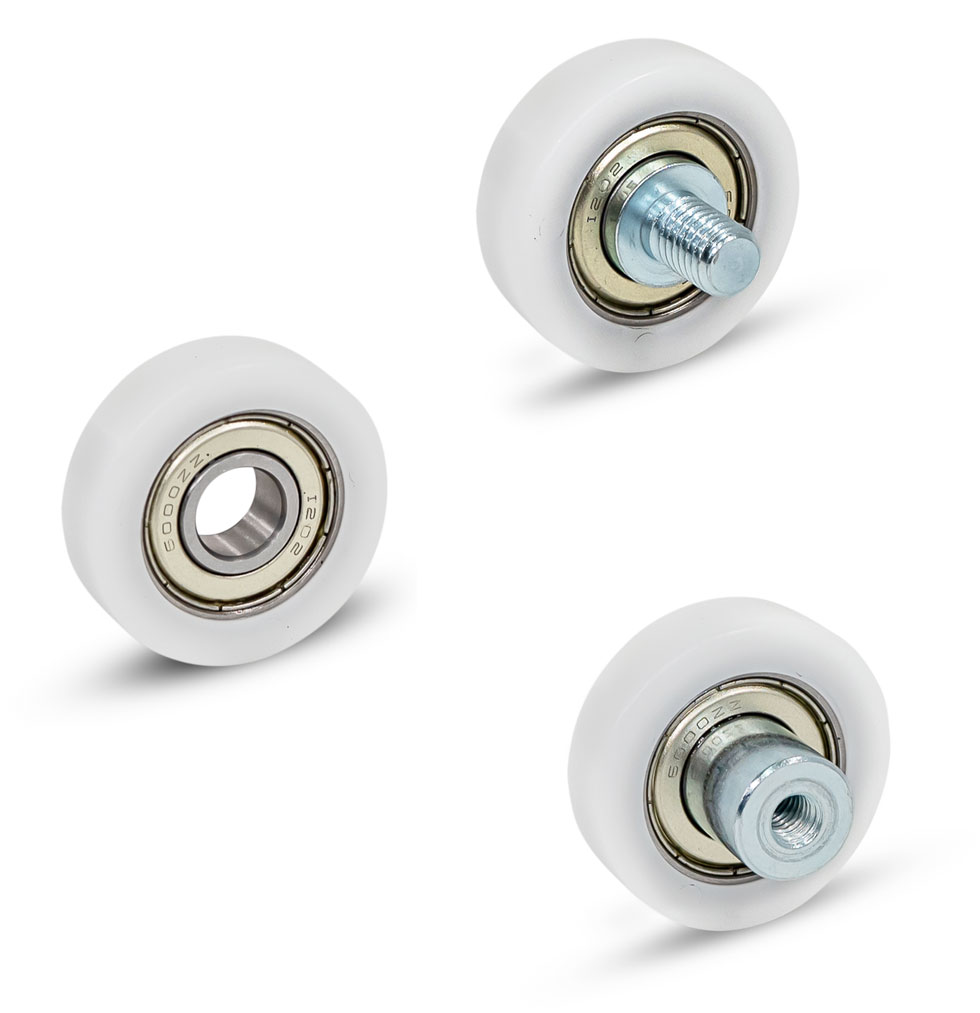

Kullagrad styrrulle GN753.1
Kullagrad styrrulle GN753.1
Typ ZL: plan anliggningsyta.
Typ KV: sfärisk anliggningsyta.
Typ 1: genomgående, slätt hål.
Typ 2: gängad tapp.
Beställningsexempel: GN753.1-25-B6-ZL-1
CAD-filer
| d1 -0,2 | d2 -0,02 | d3 | d4 | b1 -0,2 | b2 | d5 | d6 | l1 | l2 | l3 | r | sw | t min. | Max. dynamisk, radiell belastning (N) |
| 22 | B 5 | M 5 | M 4 | 7 | 5 | 8,5 | 9 | 1 | 7,5 | 9 | 55 | T10 | 7 | 400 |
| 25 | B 6 | M 5 | M 4 | 8 | 6 | 10,5 | 10 | 1 | 7,5 | 9 | 65 | T15 | 8 | 600 |
| 30 | B 8 | M 6 | M 5 | 10 | 7 | 12 | 12 | 1,5 | 9 | 9 | 75 | T25 | 10 | 800 |
| 35 | B 10 | M 8 | M 6 | 10 | 8 | 14 | 14 | 1,5 | 12 | 12 | 90 | T30 | 12 | 1000 |
| 42 | B 10 | M 8 | M 6 | 12 | 9 | 17 | 14 | 1,5 | 12 | 12 | 105 | T30 | 12 | 1200 |
| 50 | B 10 | M 8 | M 6 | 14 | 11 | 19 | 14 | 1,5 | 12 | 12 | 125 | T30 | 12 | 1500 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | Mängdrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN753.1-22-B5-KV-1 | Styrrulle i polyacetal, kullagrad | 70,20 kr | 87,75 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-22-B5-ZL-1 | Styrrulle i polyacetal, kullagrad | 70,20 kr | 87,75 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-22-M4-KV-3 | Styrrulle i polyacetal, kullagrad | 108,00 kr | 135,00 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-22-M4-ZL-3 | Styrrulle i polyacetal, kullagrad | 108,00 kr | 135,00 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-22-M5-KV-2 | Styrrulle i polyacetal, kullagrad | 120,50 kr | 150,63 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-22-M5-ZL-2 | Styrrulle i polyacetal, kullagrad | 120,50 kr | 150,63 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-25-B6-KV-1 | Styrrulle i polyacetal, kullagrad | 76,60 kr | 95,75 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-25-B6-ZL-1 | Styrrulle i polyacetal, kullagrad | 76,60 kr | 95,75 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-25-M4-KV-3 | Styrrulle i polyacetal, kullagrad | 114,00 kr | 142,50 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-25-M4-ZL-3 | Styrrulle i polyacetal, kullagrad | 114,00 kr | 142,50 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-25-M5-KV-2 | Styrrulle i polyacetal, kullagrad | 126,50 kr | 158,13 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-25-M5-ZL-2 | Styrrulle i polyacetal, kullagrad | 126,50 kr | 158,13 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-30-B8-KV-1 | Styrrulle i polyacetal, kullagrad | 79,60 kr | 99,50 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-30-B8-ZL-1 | Styrrulle i polyacetal, kullagrad | 79,60 kr | 99,50 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-30-M5-KV-3 | Styrrulle i polyacetal, kullagrad | 117,50 kr | 146,88 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-30-M5-ZL-3 | Styrrulle i polyacetal, kullagrad | 117,50 kr | 146,88 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-30-M6-KV-2 | Styrrulle i polyacetal, kullagrad | 129,50 kr | 161,88 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-30-M6-ZL-2 | Styrrulle i polyacetal, kullagrad | 129,50 kr | 161,88 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-35-B10-KV-1 | Styrrulle i polyacetal, kullagrad | 86,00 kr | 107,50 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-35-B10-ZL-1 | Styrrulle i polyacetal, kullagrad | 86,00 kr | 107,50 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-35-M6-KV-3 | Styrrulle i polyacetal, kullagrad | 129,50 kr | 161,88 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-35-M6-ZL-3 | Styrrulle i polyacetal, kullagrad | 129,50 kr | 161,88 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-35-M8-KV-2 | Styrrulle i polyacetal, kullagrad | 142,50 kr | 178,13 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-35-M8-ZL-2 | Styrrulle i polyacetal, kullagrad | 142,50 kr | 178,13 kr | 25 st | 100 st | Kontakta oss för att beställa | ||
| GN753.1-42-B10-KV-1 | Styrrulle i polyacetal, kullagrad | 97,20 kr | 121,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN753.1-42-B10-ZL-1 | Styrrulle i polyacetal, kullagrad | 97,20 kr | 121,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN753.1-42-M6-KV-3 | Styrrulle i polyacetal, kullagrad | 141,00 kr | 176,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN753.1-42-M6-ZL-3 | Styrrulle i polyacetal, kullagrad | 148,00 kr | 185,00 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN753.1-42-M8-KV-2 | Styrrulle i polyacetal, kullagrad | 153,50 kr | 191,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN753.1-42-M8-ZL-2 | Styrrulle i polyacetal, kullagrad | 153,50 kr | 191,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN753.1-50-B10-KV-1 | Styrrulle i polyacetal, kullagrad | 103,50 kr | 129,38 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN753.1-50-B10-ZL-1 | Styrrulle i polyacetal, kullagrad | 103,50 kr | 129,38 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN753.1-50-M6-KV-3 | Styrrulle i polyacetal, kullagrad | 160,00 kr | 200,00 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN753.1-50-M6-ZL-3 | Styrrulle i polyacetal, kullagrad | 168,50 kr | 210,63 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN753.1-50-M8-KV-2 | Styrrulle i polyacetal, kullagrad | 172,50 kr | 215,63 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN753.1-50-M8-ZL-2 | Styrrulle i polyacetal, kullagrad | 172,50 kr | 215,63 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
