Monteringstillbehör till styrrulle GN753/GN753.1

Monteringstillbehör GN753.2 till styrrulle GN753/GN753.1

Monteringstillbehör till styrrulle GN753/GN753.1.

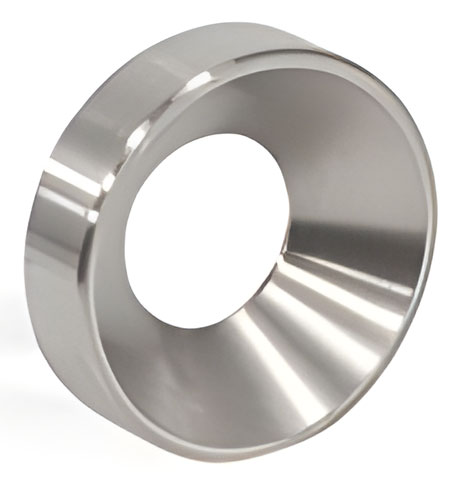

Monteringstillbehöret är utformat för styrrullar GN753 och GN753.1. Med brickor av typ U monteras styrrullarna kompakt och elegant med en försänkt skruv. Brickor av typ E har ett excentriskt fästhål som möjliggör radiell justering av styrrullarna.

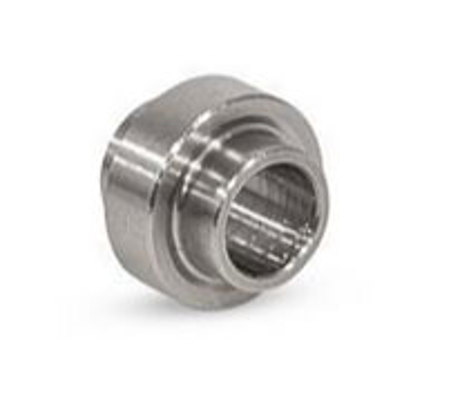

Med bussningar av typerna AO, AE och AB kan en eller flera styrrullar monteras med definierade avstånd mellan dem eller i förhållande till monteringsytan. Centrumkragen på typerna AE och AO positionerar bussningarna och säkerställer låsning med monteringshålet.

Relaterade produkter

GN753
GN753.1

CAD-filer

Monteringstillbehör till styrrulle GN753/GN753.1

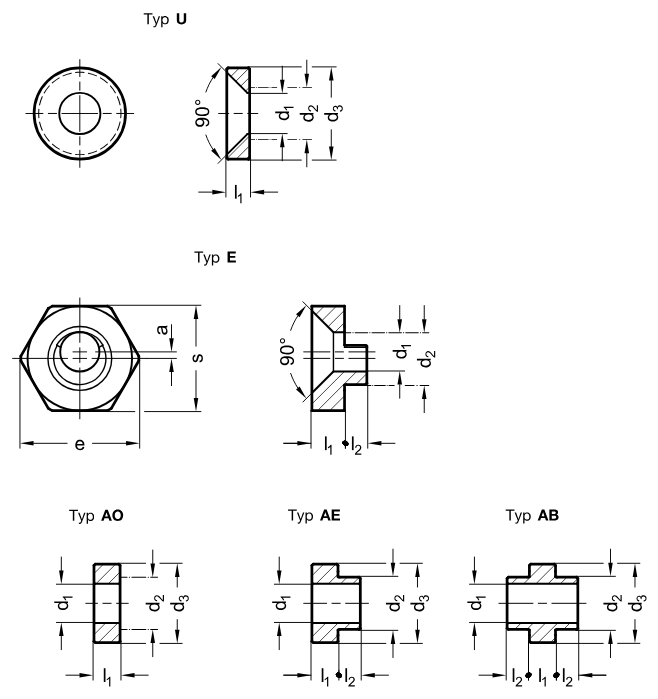

Typd1d2l1ad3el2sPassar GN753, typ 1Passar GN753.1, typ 1För försänkt skruvFör skruv
U452,5-10---19-B522-B5M 4-
U563-12---19-B6, 22-B6, 26-B625-B6M 5-
U683,5-14---22-B830-B8M 6-
U8104,5-18---26-B1035-B10, 42-B10, 50-B10M 8-
E453,50,5-11,321019-B522-B5M 4-
E5640,5-14,72,51319-B6, 22-B6, 26-B625-B6M 5-
E6851-18,131622-B830-B8M 6-
E61051-18,131626-B1035-B10M 6-
E81061-23,742126-B1042-B10, 50-B10M 8-
AO | AE | AB453-8-2-19-B522-B5-M 4
AO | AE | AB563-10-2,5-19-B6, 22-B6, 26-B625-B6-M 5
AO | AE | AB684-12-3-22-B830-B8-M 6
AO | AE | AB8103-14-3,5-26-B1035-B10-M 6
AO | AE | AB8104-18-4-26-B1042-B10, 50-B10-M 8
Art.nrBenämningKr/st ex.moms Kr/st ink.moms
GN753.2-4-5-2,5-U-NIMonteringstillbehör till styrrulle15,80 kr19,75 krKontakta oss för att beställa
GN753.2-4-5-3,5-E-NIMonteringstillbehör till styrrulle69,30 kr86,63 krKontakta oss för att beställa
GN753.2-4-5-3-AB-NIMonteringstillbehör till styrrulle17,10 kr21,38 krKontakta oss för att beställa
GN753.2-4-5-3-AE-NIMonteringstillbehör till styrrulle15,80 kr19,75 krKontakta oss för att beställa
GN753.2-4-5-3-AO-NIMonteringstillbehör till styrrulle14,00 kr17,50 krKontakta oss för att beställa
GN753.2-5-6-3-AB-NIMonteringstillbehör till styrrulle18,10 kr22,63 krKontakta oss för att beställa
GN753.2-5-6-3-AE-NIMonteringstillbehör till styrrulle17,10 kr21,38 krKontakta oss för att beställa
GN753.2-5-6-3-AO-NIMonteringstillbehör till styrrulle14,50 kr18,13 krKontakta oss för att beställa
GN753.2-5-6-3-U-NIMonteringstillbehör till styrrulle16,30 kr20,38 krKontakta oss för att beställa
GN753.2-5-6-4-E-NIMonteringstillbehör till styrrulle73,20 kr91,50 krKontakta oss för att beställa
GN753.2-6-10-5-E-NIMonteringstillbehör till styrrulle88,20 kr110,25 krKontakta oss för att beställa
GN753.2-6-8-3,5-U-NIMonteringstillbehör till styrrulle19,10 kr23,88 krKontakta oss för att beställa
GN753.2-6-8-4-AB-NIMonteringstillbehör till styrrulle19,70 kr24,63 krKontakta oss för att beställa
GN753.2-6-8-4-AE-NIMonteringstillbehör till styrrulle17,60 kr22,00 krKontakta oss för att beställa
GN753.2-6-8-4-AO-NIMonteringstillbehör till styrrulle15,30 kr19,13 krKontakta oss för att beställa
GN753.2-6-8-5-E-NIMonteringstillbehör till styrrulle76,80 kr96,00 krKontakta oss för att beställa
GN753.2-8-10-3-AB-NIMonteringstillbehör till styrrulle22,80 kr28,50 krKontakta oss för att beställa
GN753.2-8-10-3-AE-NIMonteringstillbehör till styrrulle20,40 kr25,50 krKontakta oss för att beställa
GN753.2-8-10-3-AO-NIMonteringstillbehör till styrrulle16,00 kr20,00 krKontakta oss för att beställa
GN753.2-8-10-4,5-U-NIMonteringstillbehör till styrrulle19,90 kr24,88 krKontakta oss för att beställa
GN753.2-8-10-4-AB-NIMonteringstillbehör till styrrulle27,20 kr34,00 krKontakta oss för att beställa
GN753.2-8-10-4-AE-NIMonteringstillbehör till styrrulle23,50 kr29,38 krKontakta oss för att beställa
GN753.2-8-10-4-AO-NIMonteringstillbehör till styrrulle17,80 kr22,25 krKontakta oss för att beställa
GN753.2-8-10-6-E-NIMonteringstillbehör till styrrulle86,10 kr107,63 krKontakta oss för att beställa

Scrolla i sidled för fler kolumner
