Inställningsbult GN717.1, låsbar
Låsbar
Typ A med knopp
Typ AK med knopp och kontermutter
Typ ANI, rostfri med knopp
Typ ANIK, rostfri med kontermutter
Hus: Förzinkat alt rostfritt stål
Stift: Rostfritt stål
Fjäder: Rostfritt stål
Kontermutter: Förzinkat alt rostfritt stål
Knopp: Termoplast, ej demonterbar
Beställningsexempel GN717.1 AK 8
CAD-filer

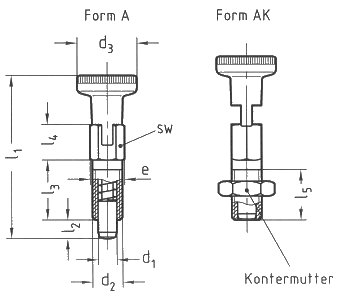

| d1 -0,05 | d2 | d4 | e | l1 | l2 | l3 | l4 | l5 min. | l6 | l7 | SW | Max. åtdragningsmoment (Nm) |
| 3 | M 6 | 12 | 6,9 | 30 | 3,5 | 12 | 4,5 | 10 | 32,5 | 7 | 6 | 2 |
| 3 | M 6 x 0,75 | 12 | 6,9 | 30 | 3,5 | 12 | 4,5 | 10 | 32,5 | 7 | 6 | 3 |
| 4 | M 6 | 12 | 6,9 | 30,5 | 4 | 12 | 4,5 | 10 | 33 | 7 | 6 | 2 |
| 4 | M 8 x 1 | 16 | 9,2 | 39,5 | 4,5 | 16 | 6 | 13,5 | 43 | 9,5 | 8 | 8 |
| 5 | M 8 | 16 | 9,2 | 40 | 5 | 16 | 6 | 13,5 | 43,5 | 9,5 | 8 | 7 |
| 5 | M 8 x 1 | 16 | 9,2 | 40 | 5 | 16 | 6 | 13,5 | 43,5 | 9,5 | 8 | 7 |
| 5 | M 10 x 1 | 18 | 11,5 | 42,5 | 5 | 16 | 6 | 13,5 | 46 | 9,5 | 10 | 22 |
| 6 | M 10 | 18 | 11,5 | 49 | 6 | 20 | 7,5 | 17 | 52 | 10,5 | 10 | 15 |
| 6 | M 12 x 1,5 | 21 | 13,8 | 52 | 6 | 20 | 7,5 | 16,5 | 55 | 10,5 | 12 | 38 |
| 8 | M 12 | 21 | 13,8 | 59 | 8 | 24 | 9 | 20,5 | 63,5 | 13,5 | 12 | 20 |
| 8 | M 12 x 1,5 | 21 | 13,8 | 59 | 8 | 24 | 9 | 20,5 | 63,5 | 13,5 | 12 | 20 |
| 8 | M 16 x 1,5 | 25 | 19,6 | 63,5 | 8 | 24 | 9 | 20,5 | 68 | 13,5 | 17 | 80 |
| 10 | M 16 x 1,5 | 25 | 19,6 | 67,5 | 10 | 26 | 9 | 22,5 | 72,5 | 14 | 17 | 80 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | Mängdrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN717.1 A 4 | Inställningsbult , låsbar, M6 | 62,70 kr | 78,38 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717.1 A 5 | Inställningsbult , låsbar, M8 | 68,10 kr | 85,13 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717.1 A 6 | Inställningsbult , låsbar, M10 | 73,90 kr | 92,38 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717.1 A 8 | Inställningsbult , låsbar, M12 | 85,70 kr | 107,13 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717.1 AK 4 | Inställningsbult , låsbar, M6 | 63,50 kr | 79,38 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717.1 AK 5 | Inställningsbult , låsbar, M8 | 71,80 kr | 89,75 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717.1 AK 6 | Inställningsbult , låsbar, M10 | 76,90 kr | 96,13 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717.1 AK 8 | Inställningsbult , låsbar, M12 | 90,20 kr | 112,75 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717.1 ANI 4 | Inställningsbult , låsbar, M6, rostfri | 69,40 kr | 86,75 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717.1 ANI 5 | Inställningsbult , låsbar, M8, rostfri | 77,80 kr | 97,25 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717.1 ANI 6 | Inställningsbult , låsbar, M10, rostfri | 84,70 kr | 105,88 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717.1 ANI 8 | Inställningsbult , låsbar, M12, rostfri | 104,00 kr | 130,00 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717.1 ANIK 4 | Inställningsbult , låsbar, M6 | 71,80 kr | 89,75 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717.1 ANIK 5 | Inställningsbult , låsbar, M8 | 82,30 kr | 102,88 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717.1 ANIK 6 | Inställningsbult , låsbar, M10 | 90,80 kr | 113,50 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717.1 ANIK 8 | Inställningsbult , låsbar, M12 | 112,00 kr | 140,00 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717.1-4-M8X1-ANIK | Inställningsbult, fingängad | 83,90 kr | 104,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-4-M8X1-AK | Inställningsbult, fingängad | 76,20 kr | 95,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-4-M8X1-ANI | Inställningsbult, fingängad | 79,30 kr | 99,13 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-4-M8X1-A | Inställningsbult, fingängad | 72,70 kr | 90,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-5-M10X1-ANIK | Inställningsbult, fingängad | 89,20 kr | 111,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-5-M10X1-AK | Inställningsbult, fingängad | 73,60 kr | 92,00 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-5-M10X1-ANI | Inställningsbult, fingängad | 79,20 kr | 99,00 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-5-M10X1-A | Inställningsbult, fingängad | 69,30 kr | 86,63 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-5-M8X1-ANIK | Inställningsbult, fingängad | 83,90 kr | 104,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-5-M8X1-AK | Inställningsbult, fingängad | 71,80 kr | 89,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-5-M8X1-ANI | Inställningsbult, fingängad | 79,20 kr | 99,00 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-5-M8X1-A | Inställningsbult, fingängad | 69,30 kr | 86,63 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-6-M12X1,5-ANIK | Inställningsbult, fingängad | 105,50 kr | 131,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-6-M12X1,5-AK | Inställningsbult, fingängad | 83,30 kr | 104,13 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-6-M12X1,5-ANI | Inställningsbult, fingängad | 94,20 kr | 117,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-6-M12X1,5-A | Inställningsbult, fingängad | 78,90 kr | 98,63 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-8-M12X1,5-ANIK | Inställningsbult, fingängad | 117,50 kr | 146,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-8-M12X1,5-AK | Inställningsbult, fingängad | 88,30 kr | 110,38 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-8-M12X1,5-ANI | Inställningsbult, fingängad | 106,00 kr | 132,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-8-M12X1,5-A | Inställningsbult, fingängad | 83,90 kr | 104,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-8-M16X1,5-ANIK | Inställningsbult, fingängad | 136,50 kr | 170,63 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-8-M16X1,5-AK | Inställningsbult, fingängad | 98,90 kr | 123,63 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-8-M16X1,5-ANI | Inställningsbult, fingängad | 120,50 kr | 150,63 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-8-M16X1,5-A | Inställningsbult, fingängad | 91,10 kr | 113,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-10-M16X1,5-ANIK | Inställningsbult, fingängad | 140,50 kr | 175,63 kr | — | — | Kontakta oss för att beställa | ||
| GN717.1-10-M16X1,5-AK | Inställningsbult, fingängad | 99,00 kr | 123,75 kr | — | — | Kontakta oss för att beställa | ||
| GN717.1-10-M16X1,5-ANI | Inställningsbult, fingängad | 115,50 kr | 144,38 kr | — | — | Kontakta oss för att beställa | ||
| GN717.1-10-M16X1,5-A | Inställningsbult, fingängad | 92,60 kr | 115,75 kr | — | — | Kontakta oss för att beställa | ||
| GN717.1 ANIK 3 | Inställningsbult , låsbar, M6 | 74,50 kr | 93,13 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1 AK 3 | Inställningsbult , låsbar, M6 | 68,30 kr | 85,38 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1 ANI 3 | Inställningsbult , låsbar, M6 | 72,00 kr | 90,00 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1 A 3 | Inställningsbult , låsbar, M6 | 67,00 kr | 83,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-3-M6X0,75-ANIK | Inställningsbult, fingängad | 79,80 kr | 99,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-3-M6X0,75-AK | Inställningsbult, fingängad | 72,60 kr | 90,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-3-M6X0,75-ANI | Inställningsbult, fingängad | 74,50 kr | 93,13 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717.1-3-M6X0,75-A | Inställningsbult, fingängad | 65,50 kr | 81,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
