Inställningsbult GN717
Inställningsbult (ej låsbar) med grovgänga.

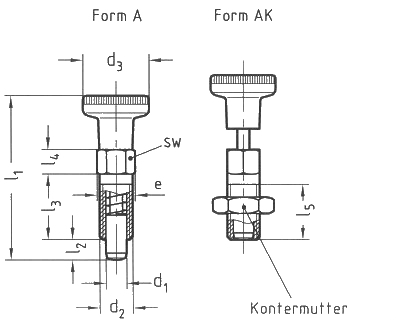

Form A med knopp
Form AK med knopp och kontermutter
Form ANI, rostfri med knopp
Form ANIK, rostfri med kontermutter
Hus: Förzinkat stål alt rostfritt stål
Stift: Rostfritt stål
Fjäder: Rostfritt stål
Kontermutter: Förzinkat alt rostfritt stål
Knopp: Termoplast, ej demonterbar
Beställningsexempel GN717 AK 8
CAD-filer

| d1 -0,05 | d2 | d4 | e | l1 | l2 | l3 | l4 | l5 min. | l6 | l7 | SW | Max. åtdragningsmoment (Nm) |
| 3 | M 6 | 12 | 6,9 | 30 | 3,5 | 12 | 4,5 | 10 | 32,5 | 7 | 6 | 2 |
| 3 | M 6 x 0,75 | 12 | 6,9 | 30 | 3,5 | 12 | 4,5 | 10 | 32,5 | 7 | 6 | 3 |
| 4 | M 6 | 12 | 6,9 | 30,5 | 4 | 12 | 4,5 | 10 | 33 | 7 | 6 | 2 |
| 4 | M 8 x 1 | 16 | 9,2 | 39,5 | 4,5 | 16 | 6 | 13,5 | 43 | 9,5 | 8 | 8 |
| 5 | M 8 | 16 | 9,2 | 40 | 5 | 16 | 6 | 13,5 | 43,5 | 9,5 | 8 | 7 |
| 5 | M 8 x 1 | 16 | 9,2 | 40 | 5 | 16 | 6 | 13,5 | 43,5 | 9,5 | 8 | 7 |
| 5 | M 10 x 1 | 18 | 11,5 | 42,5 | 5 | 16 | 6 | 13,5 | 46 | 9,5 | 10 | 22 |
| 6 | M 10 | 18 | 11,5 | 49 | 6 | 20 | 7,5 | 17 | 52 | 10,5 | 10 | 15 |
| 6 | M 12 x 1,5 | 21 | 13,8 | 52 | 6 | 20 | 7,5 | 16,5 | 55 | 10,5 | 12 | 38 |
| 8 | M 12 | 21 | 13,8 | 59 | 8 | 24 | 9 | 20,5 | 63,5 | 13,5 | 12 | 20 |
| 8 | M 12 x 1,5 | 21 | 13,8 | 59 | 8 | 24 | 9 | 20,5 | 63,5 | 13,5 | 12 | 20 |
| 8 | M 16 x 1,5 | 25 | 19,6 | 63,5 | 8 | 24 | 9 | 20,5 | 68 | 13,5 | 17 | 80 |
| 10 | M 16 x 1,5 | 25 | 19,6 | 67,5 | 10 | 26 | 9 | 22,5 | 72,5 | 14 | 17 | 80 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | Mängdrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN717 A 4 | Inställningsbult m. knopp, M6 | 63,60 kr | 79,50 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717 A 5 | Inställningsbult m. knopp, M8 | 66,70 kr | 83,38 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717 A 6 | Inställningsbult m. knopp, M10 | 76,90 kr | 96,13 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717 A 8 | Inställningsbult m. knopp, M12 | 77,30 kr | 96,63 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717 AK 4 | Inställningsbult m. knopp, M6 | 64,80 kr | 81,00 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717 AK 5 | Inställningsbult m. knopp, M8 | 70,30 kr | 87,88 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717 AK 6 | Inställningsbult m. knopp, M10 | 79,90 kr | 99,88 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717 AK 8 | Inställningsbult m. knopp, M12 | 82,60 kr | 103,25 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717 ANI 4 | Inställningsbult m. knopp, M6 | 67,30 kr | 84,13 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717 ANI 5 | Inställningsbult m. knopp, M8 | 82,70 kr | 103,38 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717 ANI 6 | Inställningsbult m. knopp, M10 | 87,70 kr | 109,63 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717 ANI 8 | Inställningsbult m. knopp, M12 | 95,10 kr | 118,88 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717 ANIK 4 | Inställningsbult m. knopp, M6 | 69,70 kr | 87,13 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717 ANIK 5 | Inställningsbult m. knopp, M8 | 87,20 kr | 109,00 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717 ANIK 6 | Inställningsbult m. knopp, M10 | 91,70 kr | 114,63 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717 ANIK 8 | Inställningsbult m. knopp, M12 | 107,00 kr | 133,75 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN717-4-M8X1-ANIK | Inställningsbult, fingängad | 83,00 kr | 103,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-4-M8X1-AK | Inställningsbult, fingängad | 69,90 kr | 87,38 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-4-M8X1-ANI | Inställningsbult, fingängad | 78,30 kr | 97,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-4-M8X1-A | Inställningsbult, fingängad | 67,40 kr | 84,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-5-M10X1-ANIK | Inställningsbult, fingängad | 85,50 kr | 106,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-5-M10X1-AK | Inställningsbult, fingängad | 75,90 kr | 94,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-5-M10X1-ANI | Inställningsbult, fingängad | 75,50 kr | 94,38 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-5-M10X1-A | Inställningsbult, fingängad | 71,90 kr | 89,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-5-M8X1-ANIK | Inställningsbult, fingängad | 80,20 kr | 100,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-5-M8X1-AK | Inställningsbult, fingängad | 75,30 kr | 94,13 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-5-M8X1-ANI | Inställningsbult, fingängad | 75,50 kr | 94,38 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-5-M8X1-A | Inställningsbult, fingängad | 71,90 kr | 89,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-6-M12X1,5-ANIK | Inställningsbult, fingängad | 98,90 kr | 123,63 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-6-M12X1,5-AK | Inställningsbult, fingängad | 78,30 kr | 97,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-6-M12X1,5-ANI | Inställningsbult, fingängad | 87,70 kr | 109,63 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-6-M12X1,5-A | Inställningsbult, fingängad | 73,90 kr | 92,38 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-8-M12X1,5-ANIK | Inställningsbult, fingängad | 114,00 kr | 142,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-8-M12X1,5-AK | Inställningsbult, fingängad | 88,90 kr | 111,13 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-8-M12X1,5-ANI | Inställningsbult, fingängad | 103,00 kr | 128,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-8-M12X1,5-A | Inställningsbult, fingängad | 84,60 kr | 105,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-8-M16X1,5-ANIK | Inställningsbult, fingängad | 133,00 kr | 166,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-8-M16X1,5-AK | Inställningsbult, fingängad | 96,70 kr | 120,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-8-M16X1,5-ANI | Inställningsbult, fingängad | 117,00 kr | 146,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-8-M16X1,5-A | Inställningsbult, fingängad | 88,90 kr | 111,13 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-10-M16X1,5-ANIK | Inställningsbult, fingängad,rostfri | 127,00 kr | 158,75 kr | — | — | Kontakta oss för att beställa | ||
| GN717-10-M16X1,5-AK | Inställningsbult, fingängad | 98,00 kr | 122,50 kr | — | — | Kontakta oss för att beställa | ||
| GN717-10-M16X1,5-ANI | Inställningsbult, fingängad,rostfri | 114,00 kr | 142,50 kr | — | — | Kontakta oss för att beställa | ||
| GN717-10-M16X1,5-A | Inställningsbult, fingängad | 99,20 kr | 124,00 kr | — | — | Kontakta oss för att beställa | ||
| GN717-3-M6X0,75-ANIK | Inställningsbult, fingängad | 74,80 kr | 93,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-3-M6X0,75-AK | Inställningsbult, fingängad | 71,10 kr | 88,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-3-M6X0,75-ANI | Inställningsbult, fingängad | 69,50 kr | 86,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN717-3-M6X0,75-A | Inställningsbult, fingängad | 63,90 kr | 79,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
