Spännelement GN709.1 i fosfaterat stål med utvändig gänga
Spännelement i fosfaterat stål med utvändig gänga.
Fjäderelement i plast (PUR). Gäller typ BR/RR/RRH.

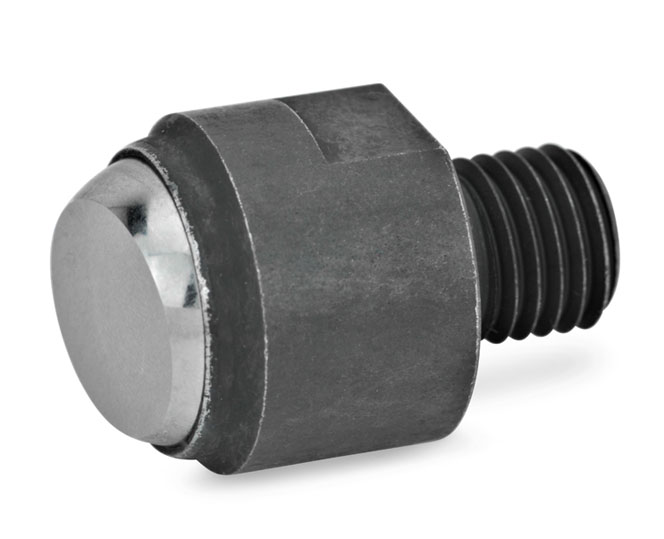

Typ B: härdad kula med slät anliggningsyta.
Typ BR: härdad kula med slät anliggningsyta, självåterställande*.

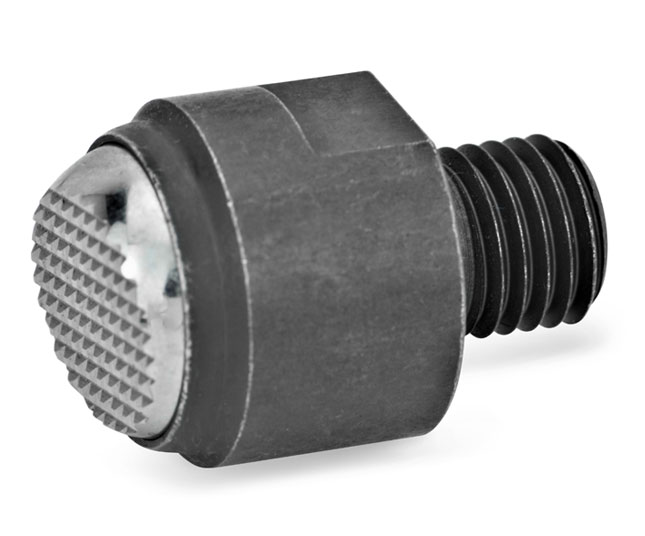

Typ R: härdad kula med räfflad anliggningsyta.
Typ RH: hårdmetallkula med räfflad anliggningsyta.
Typ RR: härdad kula med räfflad anliggningsyta, självåterställande.
Typ RRH: hårdmetallkula med räfflad anliggningsyta, självåterställande.
*Genom att återgå till den parallella positionen (självåterställning) ger spännelementets kontaktyta en bestämt utgångspunkt, vilket förhindrar att ytan hamnar snett när arbetsstycket sätts på plats.
Beställningsexempel: GN709.1-13-M8-RR
Relaterade produkter
CAD-filer

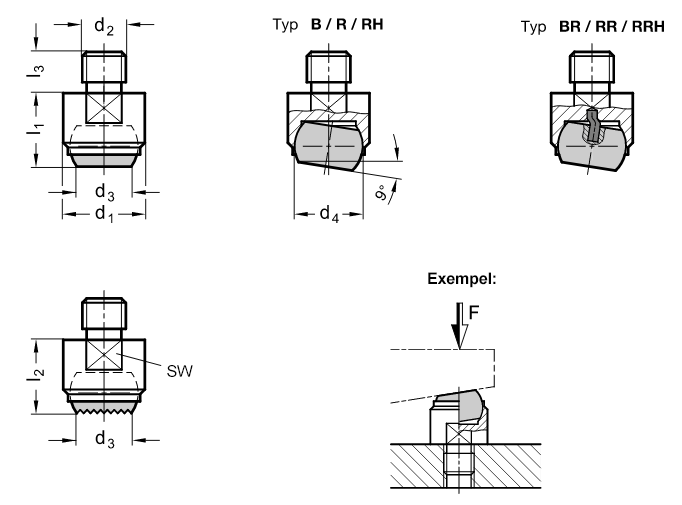

| d1 | d2 | d3 | d4 (kulans diameter) | l1 ±0,02 | l2 ±0,1 | l3 | SW | Max. statisk belastning (kN) | ||
| Typ B, R | Typ RH | max. in kN | ||||||||
| Typ BR, RR | Typ RRH | |||||||||
| 13 | M 6 | M 8 | 7,2 | 8,3 | 10 | 13 | 13 | 8 | 11 | 10 |
| 20 | M 8 | M 10 | 10,5 | 13,2 | 16 | 18 | 18 | 10 | 17 | 25 |
| 20 | M 12 | - | 10,5 | 13,2 | 16 | 18 | 18 | 12 | 17 | 25 |
| 30 | M 16 | - | 20 | 20 | 25 | 27 | 27 | 16 | 27 | 90 |
| 50 | M 20 | - | 34,5 | 34,5 | 40 | 35 | 35 | 20 | 41 | 165 |
| 50 | M 24 | - | 34,5 | 34,5 | 40 | 35 | 35 | 24 | 41 | 165 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN709.1-13-M6-B | Spännelement med utvändig gänga | 424,00 kr | 530,00 kr | Kontakta oss för att beställa | ||
| GN709.1-13-M6-BR | Spännelement med utvändig gänga | 565,00 kr | 706,25 kr | Kontakta oss för att beställa | ||
| GN709.1-13-M6-R | Spännelement med utvändig gänga | 548,00 kr | 685,00 kr | Kontakta oss för att beställa | ||
| GN709.1-13-M6-RH | Spännelement med utvändig gänga | 786,00 kr | 982,50 kr | Kontakta oss för att beställa | ||
| GN709.1-13-M6-RR | Spännelement med utvändig gänga | 711,00 kr | 888,75 kr | Kontakta oss för att beställa | ||
| GN709.1-13-M6-RRH | Spännelement med utvändig gänga | 996,00 kr | 1 245,00 kr | Kontakta oss för att beställa | ||
| GN709.1-13-M8-B | Spännelement med utvändig gänga | 424,00 kr | 530,00 kr | Kontakta oss för att beställa | ||
| GN709.1-13-M8-BR | Spännelement med utvändig gänga | 565,00 kr | 706,25 kr | Kontakta oss för att beställa | ||
| GN709.1-13-M8-R | Spännelement med utvändig gänga | 548,00 kr | 685,00 kr | Kontakta oss för att beställa | ||
| GN709.1-13-M8-RH | Spännelement med utvändig gänga | 786,00 kr | 982,50 kr | Kontakta oss för att beställa | ||
| GN709.1-13-M8-RR | Spännelement med utvändig gänga | 711,00 kr | 888,75 kr | Kontakta oss för att beställa | ||
| GN709.1-13-M8-RRH | Spännelement med utvändig gänga | 996,00 kr | 1 245,00 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M10-B | Spännelement med utvändig gänga | 603,00 kr | 753,75 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M10-BR | Spännelement med utvändig gänga | 803,00 kr | 1 003,75 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M10-R | Spännelement med utvändig gänga | 765,00 kr | 956,25 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M10-RH | Spännelement med utvändig gänga | 1 056,00 kr | 1 320,00 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M10-RR | Spännelement med utvändig gänga | 989,00 kr | 1 236,25 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M10-RRH | Spännelement med utvändig gänga | 1 338,00 kr | 1 672,50 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M12-B | Spännelement med utvändig gänga | 603,00 kr | 753,75 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M12-BR | Spännelement med utvändig gänga | 803,00 kr | 1 003,75 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M12-R | Spännelement med utvändig gänga | 765,00 kr | 956,25 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M12-RH | Spännelement med utvändig gänga | 1 056,00 kr | 1 320,00 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M12-RR | Spännelement med utvändig gänga | 989,00 kr | 1 236,25 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M12-RRH | Spännelement med utvändig gänga | 1 338,00 kr | 1 672,50 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M8-B | Spännelement med utvändig gänga | 603,00 kr | 753,75 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M8-BR | Spännelement med utvändig gänga | 803,00 kr | 1 003,75 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M8-R | Spännelement med utvändig gänga | 765,00 kr | 956,25 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M8-RH | Spännelement med utvändig gänga | 1 056,00 kr | 1 320,00 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M8-RR | Spännelement med utvändig gänga | 989,00 kr | 1 236,25 kr | Kontakta oss för att beställa | ||
| GN709.1-20-M8-RRH | Spännelement med utvändig gänga | 1 338,00 kr | 1 672,50 kr | Kontakta oss för att beställa | ||
| GN709.1-30-M16-B | Spännelement med utvändig gänga | 754,00 kr | 942,50 kr | Kontakta oss för att beställa | ||
| GN709.1-30-M16-BR | Spännelement med utvändig gänga | 1 004,00 kr | 1 255,00 kr | Kontakta oss för att beställa | ||
| GN709.1-30-M16-R | Spännelement med utvändig gänga | 939,00 kr | 1 173,75 kr | Kontakta oss för att beställa | ||
| GN709.1-30-M16-RH | Spännelement med utvändig gänga | 1 660,00 kr | 2 075,00 kr | Kontakta oss för att beställa | ||
| GN709.1-30-M16-RR | Spännelement med utvändig gänga | 1 214,00 kr | 1 517,50 kr | Kontakta oss för att beställa | ||
| GN709.1-30-M16-RRH | Spännelement med utvändig gänga | 2 069,00 kr | 2 586,25 kr | Kontakta oss för att beställa | ||
| GN709.1-50-M20-B | Spännelement med utvändig gänga | 2 656,00 kr | 3 320,00 kr | Kontakta oss för att beställa | ||
| GN709.1-50-M20-BR | Spännelement med utvändig gänga | 3 535,00 kr | 4 418,75 kr | Kontakta oss för att beställa | ||
| GN709.1-50-M20-R | Spännelement med utvändig gänga | 2 972,00 kr | 3 715,00 kr | Kontakta oss för att beställa | ||
| GN709.1-50-M20-RH | Spännelement med utvändig gänga | 3 291,00 kr | 4 113,75 kr | Kontakta oss för att beställa | ||
| GN709.1-50-M20-RR | Spännelement med utvändig gänga | 3 844,00 kr | 4 805,00 kr | Kontakta oss för att beställa | ||
| GN709.1-50-M20-RRH | Spännelement med utvändig gänga | 4 151,00 kr | 5 188,75 kr | Kontakta oss för att beställa | ||
| GN709.1-50-M24-B | Spännelement med utvändig gänga | 2 656,00 kr | 3 320,00 kr | Kontakta oss för att beställa | ||
| GN709.1-50-M24-BR | Spännelement med utvändig gänga | 3 535,00 kr | 4 418,75 kr | Kontakta oss för att beställa | ||
| GN709.1-50-M24-R | Spännelement med utvändig gänga | 2 972,00 kr | 3 715,00 kr | Kontakta oss för att beställa | ||
| GN709.1-50-M24-RH | Spännelement med utvändig gänga | 3 291,00 kr | 4 113,75 kr | Kontakta oss för att beställa | ||
| GN709.1-50-M24-RR | Spännelement med utvändig gänga | 3 844,00 kr | 4 805,00 kr | Kontakta oss för att beställa | ||
| GN709.1-50-M24-RRH | Spännelement med utvändig gänga | 4 151,00 kr | 5 188,75 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
