Spännelement i fosfaterat stål med invändig gänga

Spännelement GN709.2 i fosfaterat stål med invändig gänga

Spännelement i fosfaterat stål med invändig gänga.
Fjäderelement i plast (PUR). Gäller typ BR/RR.

Typ B: härdad kula med slät anliggningsyta.
Typ BR: härdad kula med slät anliggningsyta, självåterställande*.

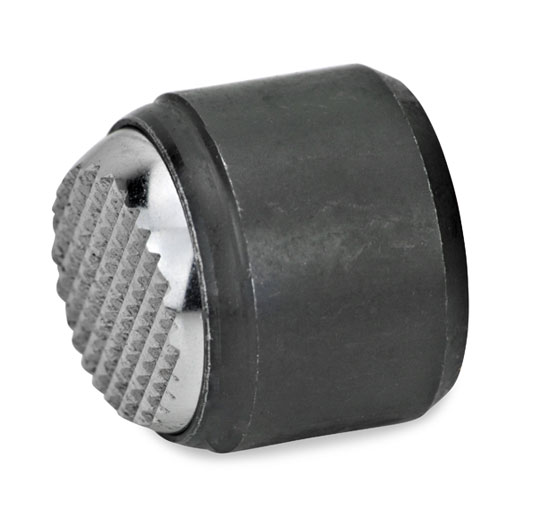

Typ R: härdad kula med räfflad anliggningsyta.
Typ RR: härdad kula med räfflad anliggningsyta, självåterställande.

*Genom att återgå till den parallella positionen (självåterställning) ger spännelementets kontaktyta en bestämt utgångspunkt, vilket förhindrar att ytan hamnar snett när arbetsstycket sätts på plats.

Beställningsexempel: GN709.2-18-RR

Relaterade produkter

GN709.25

CAD-filer

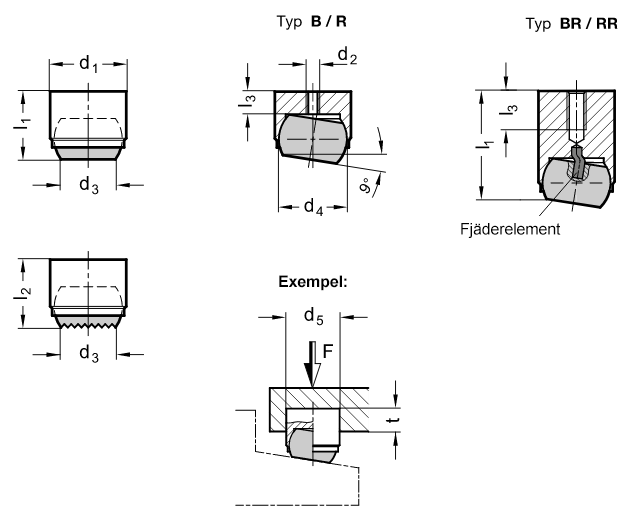

Spännelement i fosfaterat stål med invändig gänga
d1 n6d2d3d4 (kulans diameter)d5 H7l1 ±0,02l2 ±0,1l3 max.t min. *Max. statisk belastning (kN)
Typ BTyp BRTyp B, RTyp RRTyp B / RTyp BR / RRTyp B / RTyp BR / RR
12M 37,21012111711173,23,261210
18M 410,51618172317234481425
28M 5202528253425345,56132290
* För att uppnå maximal statisk belastning
Art.nrBenämningKr/st ex.moms Kr/st ink.moms
GN709.2-12-BSpännelement med invändig gänga399,00 kr498,75 krKontakta oss för att beställa
GN709.2-12-BRSpännelement med invändig gänga517,00 kr646,25 krKontakta oss för att beställa
GN709.2-12-RSpännelement med invändig gänga526,00 kr657,50 krKontakta oss för att beställa
GN709.2-12-RRSpännelement med invändig gänga682,00 kr852,50 krKontakta oss för att beställa
GN709.2-18-BSpännelement med invändig gänga555,00 kr693,75 krKontakta oss för att beställa
GN709.2-18-BRSpännelement med invändig gänga716,00 kr895,00 krKontakta oss för att beställa
GN709.2-18-RSpännelement med invändig gänga716,00 kr895,00 krKontakta oss för att beställa
GN709.2-18-RRSpännelement med invändig gänga927,00 kr1 158,75 krKontakta oss för att beställa
GN709.2-28-BSpännelement med invändig gänga708,00 kr885,00 krKontakta oss för att beställa
GN709.2-28-BRSpännelement med invändig gänga914,00 kr1 142,50 krKontakta oss för att beställa
GN709.2-28-RSpännelement med invändig gänga901,00 kr1 126,25 krKontakta oss för att beställa
GN709.2-28-RRSpännelement med invändig gänga1 162,00 kr1 452,50 krKontakta oss för att beställa

Scrolla i sidled för fler kolumner
