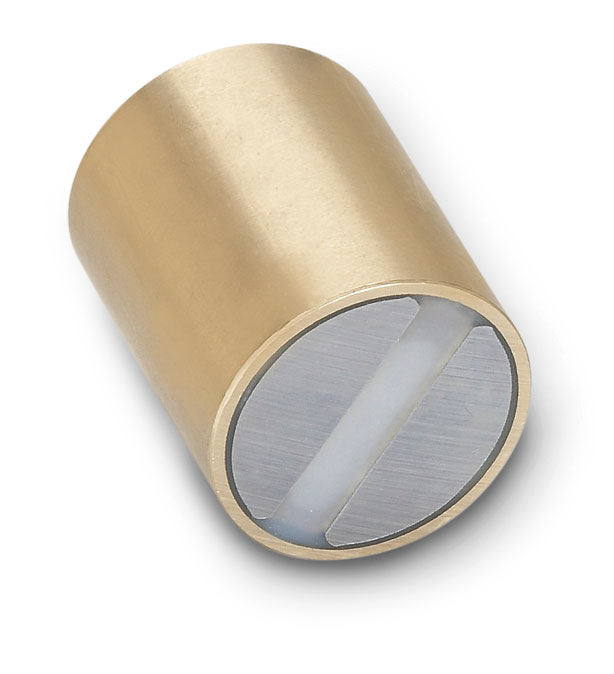

Magnet GN54.2 i neodym eller SmCo med järnpoler och invändig gänga
Magnet med avskärmning i mässing. Magnetens utformning ger en högre häftkraft än konventionella magneter utan järnpoler.
Typ ND: neodym/järn/bor. Max. temp 80°C.
Typ SC: samarium/kobolt . Max. temp 200°C.
*Att montera dessa magneter direkt i stålkomponenter kommer att skapa en magnetisk kortslutning som minskar häftkraften med så mycket som 15%. För att undvika detta bör avståndet k hållas mellan mässingshuset och ståldelen eller installationshålet.
**Gäller under de omständigheter som anges här.
Beställningsexempel: GN54.2-SC-13-M4
CAD-filer
| d1 h6 | d2 | h | k* | t | Nominell häftkraft (N)** | |
| SC | ND | |||||
| 6 | M 3 | 20 ±0.2 | 1,5 | 5 | 8 | 10 |
| 8 | M 3 | 20 ±0.2 | 1,5 | 5 | 22 | 25 |
| 10 | M 4 | 20 ±0.2 | 2 | 7 | 40 | 45 |
| 13 | M 4 | 20 ±0.2 | 2,5 | 7 | 60 | 70 |
| 16 | M 4 | 25 ±0.2 | 3 | 8 | 125 | 150 |
| 20 | M 6 | 25 ±0.2 | 4 | 6 | 250 | 280 |
| 25 | M 6 | 35 ±0.3 | 5 | 8 | 400 | 450 |
| 32 | M 6 | 40 ±0.3 | 6 | 6 | 600 | 700 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | Mängdrabatt | |||
|---|---|---|---|---|---|---|---|
| -10% | -20% | ||||||
| GN54.2-ND-10-M4 | Magnet, inv. gänga, neodym, järnpoler | 70,30 kr | 87,88 kr | 10 st | 50 st | ||
| GN54.2-ND-13-M4 | Magnet, inv. gänga, neodym, järnpoler | 82,80 kr | 103,50 kr | 10 st | 50 st | ||
| GN54.2-ND-16-M4 | Magnet, inv. gänga, neodym, järnpoler | 101,50 kr | 126,88 kr | 10 st | 50 st | ||
| GN54.2-ND-20-M6 | Magnet, inv. gänga, neodym, järnpoler | 133,00 kr | 166,25 kr | 10 st | 50 st | ||
| GN54.2-ND-25-M6 | Magnet, inv. gänga, neodym, järnpoler | 248,00 kr | 310,00 kr | 10 st | 50 st | ||
| GN54.2-ND-32-M6 | Magnet, inv. gänga, neodym, järnpoler | 426,00 kr | 532,50 kr | 10 st | 50 st | ||
| GN54.2-ND-6-M3 | Magnet, inv. gänga, neodym, järnpoler | 57,20 kr | 71,50 kr | 10 st | 50 st | ||
| GN54.2-ND-8-M3 | Magnet, inv. gänga, neodym, järnpoler | 61,50 kr | 76,88 kr | 10 st | 50 st | ||
| GN54.2-SC-10-M4 | Magnet, inv. gänga, SmCo, järnpoler | 98,30 kr | 122,88 kr | 10 st | 50 st | ||
| GN54.2-SC-13-M4 | Magnet, inv. gänga, SmCo, järnpoler | 124,50 kr | 155,63 kr | 10 st | 50 st | ||
| GN54.2-SC-16-M4 | Magnet, inv. gänga, SmCo, järnpoler | 170,00 kr | 212,50 kr | 10 st | 50 st | ||
| GN54.2-SC-20-M6 | Magnet, inv. gänga, SmCo, järnpoler | 247,00 kr | 308,75 kr | 10 st | 50 st | ||
| GN54.2-SC-25-M6 | Magnet, inv. gänga, SmCo, järnpoler | 511,00 kr | 638,75 kr | 10 st | 50 st | ||
| GN54.2-SC-32-M6 | Magnet, inv. gänga, SmCo, järnpoler | 917,00 kr | 1 146,25 kr | 10 st | 50 st | ||
| GN54.2-SC-6-M3 | Magnet, inv. gänga, SmCo, järnpoler | 64,60 kr | 80,75 kr | 10 st | 50 st | ||
| GN54.2-SC-8-M3 | Magnet, inv. gänga, SmCo, järnpoler | 82,50 kr | 103,13 kr | 10 st | 50 st | ||
Scrolla i sidled för fler kolumner
