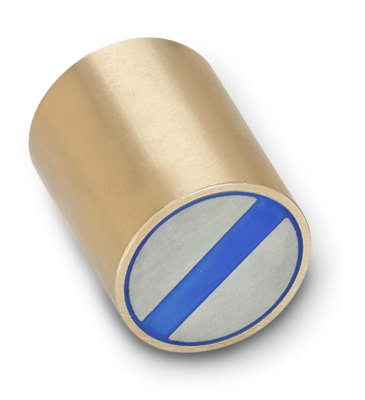

Neodymmagnet GN54.1 i med järnpoler. Slätt utförande (utan gänga)
Magnet med avskärmning i mässing.
Magnetens utformning ger en högre häftkraft än konventionella magneter utan järnpoler.
Typ ND: neodym/järn/bor. Max. temp 80°C.
Typ SC: samarium/kobolt . Max. temp 200°C.
Den maximala längd med vilken avskärmningen kan kapas utan att magneten förlorar sina egenskaper.
Att montera dessa magneter direkt i stålkomponenter kommer att skapa en magnetisk kortslutning som minskar häftkraften med så mycket som 15%. För att undvika detta bör avståndet k* hållas mellan mässingshuset och ståldelen eller installationshålet. .
***Gäller under de omständigheter som anges här.
Beställningsexempel: GN54.1-ND-25
| d h6 | h | k1* | k2** | Nominell häftkraft (N) | |
| SC | ND | ||||
| 6 | 20 ±0.2 | 10 | 1,5 | 8 | 10 |
| 8 | 20 ±0.2 | 10 | 1,5 | 22 | 25 |
| 10 | 20 ±0.2 | 8 | 2 | 40 | 45 |
| 13 | 20 ±0.2 | 6 | 2,5 | 60 | 70 |
| 16 | 20 ±0.2 | 2 | 3 | 125 | 150 |
| 20 | 25 ±0.2 | 5 | 4 | 250 | 280 |
| 25 | 35 ±0.3 | 7 | 5 | 400 | 450 |
| 32 | 40 ±0.3 | 4,5 | 6 | 600 | 700 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | Mängdrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN54.1-ND-6 | Magnet, neodym, järnpoler | 55,80 kr | 69,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN54.1-ND-8 | Magnet, neodym, järnpoler | 61,20 kr | 76,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN54.1-ND-10 | Magnet, neodym, järnpoler | 68,80 kr | 86,00 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN54.1-ND-13 | Magnet, neodym, järnpoler | 85,10 kr | 106,38 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN54.1-ND-16 | Magnet, neodym, järnpoler | 106,00 kr | 132,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN54.1-ND-20 | Magnet, neodym, järnpoler | 145,00 kr | 181,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN54.1-ND-25 | Magnet, neodym, järnpoler | 283,00 kr | 353,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN54.1-ND-32 | Magnet, neodym, järnpoler | 527,00 kr | 658,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN54.1-SC-6 | Magnet, SmCo, järnpoler | 65,10 kr | 81,38 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN54.1-SC-8 | Magnet, SmCo, järnpoler | 74,80 kr | 93,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN54.1-SC-10 | Magnet, SmCo, järnpoler | 91,10 kr | 113,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN54.1-SC-13 | Magnet, SmCo, järnpoler | 119,50 kr | 149,38 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN54.1-SC-16 | Magnet, SmCo, järnpoler | 167,50 kr | 209,38 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN54.1-SC-20 | Magnet, SmCo, järnpoler | 250,00 kr | 312,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN54.1-SC-25 | Magnet, SmCo, järnpoler | 533,00 kr | 666,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN54.1-SC-32 | Magnet, SmCo, järnpoler | 969,00 kr | 1 211,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
