Svängbar rörkoppling i eloxerad eller slipad aluminium

Svängbar rörkoppling GN482 i eloxerad eller slipad aluminium

Svängbar rörkoppling i eloxerad eller slipad aluminium.

Det rör som används får inte ha en tolerans grövre än h11.

Typ P: hål och svängaxel parallella.
Typ Q: hål och svängaxel vinkelrätt emot varandra.

ELS: eloxerad.
MT: slipad.

Beställningsexempel: GN482-B12-20-P-MT

Relaterade produkter

GN511
GN480.1 NI
GN483
GN484
GN485
GN511.1

CAD-filer

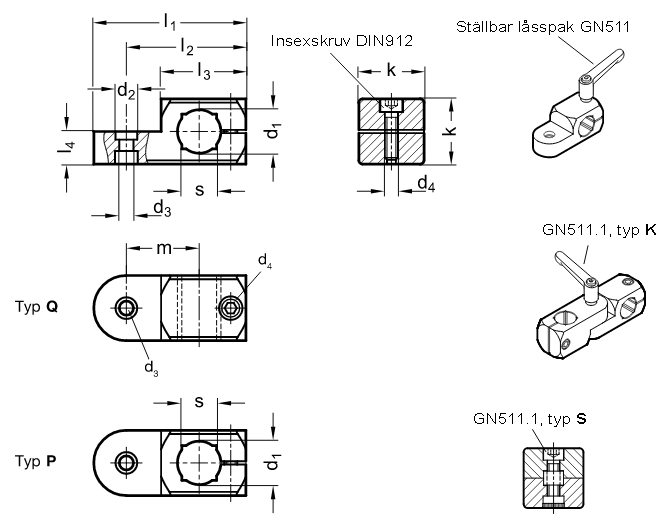

Svängbar rörkoppling i eloxerad eller slipad aluminium - ritning
d1kd2d3d4l1l2l3l4msFastspänningskit för d3Ställbar låsspak för d4
81674,5M 4403223818,5-GN 511.1-M4-16-SGN 511.1-M4-16-KGN 511-M4-16
10208,55,5M 550402910238GN 511.1-M5-20-SGN 511.1-M5-20-KGN 511-M5-20
12208,55,5M 5504029102310GN 511.1-M5-20-SGN 511.1-M5-20-KGN 511-M5-20
1525106,5M 66249,53612,52912GN 511.1-M6-25-SGN 511.1-M6-25-KGN 511-M6-25
1625106,5M 66249,53612,529-GN 511.1-M6-25-SGN 511.1-M6-25-KGN 511-M6-25
2030106,5M 67055391533,516GN 511.1-M6-30-SGN 511.1-M6-30-KGN 511-M6-30
Art.nrBenämningKr/st ex.moms Kr/st ink.moms
GN482-B10-20-P-ELSSvängbar rörkoppling, aluminium, eloxerad211,00 kr263,75 krKontakta oss för att beställa
GN482-B10-20-P-MTSvängbar rörkoppling, aluminium, slipad183,50 kr229,38 krKontakta oss för att beställa
GN482-B10-20-Q-ELSSvängbar rörkoppling, aluminium, eloxerad210,00 kr262,50 krKontakta oss för att beställa
GN482-B10-20-Q-MTSvängbar rörkoppling, aluminium, slipad184,00 kr230,00 krKontakta oss för att beställa
GN482-B12-20-P-ELSSvängbar rörkoppling, aluminium, eloxerad215,00 kr268,75 krKontakta oss för att beställa
GN482-B12-20-P-MTSvängbar rörkoppling, aluminium, slipad187,50 kr234,38 krKontakta oss för att beställa
GN482-B12-20-Q-ELSSvängbar rörkoppling, aluminium, eloxerad215,00 kr268,75 krKontakta oss för att beställa
GN482-B12-20-Q-MTSvängbar rörkoppling, aluminium, slipad187,50 kr234,38 krKontakta oss för att beställa
GN482-B15-25-P-ELSSvängbar rörkoppling, aluminium, eloxerad235,00 kr293,75 krKontakta oss för att beställa
GN482-B15-25-P-MTSvängbar rörkoppling, aluminium, slipad207,00 kr258,75 krKontakta oss för att beställa
GN482-B15-25-Q-ELSSvängbar rörkoppling, aluminium, eloxerad235,00 kr293,75 krKontakta oss för att beställa
GN482-B15-25-Q-MTSvängbar rörkoppling, aluminium, slipad207,00 kr258,75 krKontakta oss för att beställa
GN482-B16-25-P-ELSSvängbar rörkoppling, aluminium, eloxerad235,00 kr293,75 krKontakta oss för att beställa
GN482-B16-25-P-MTSvängbar rörkoppling, aluminium, slipad208,00 kr260,00 krKontakta oss för att beställa
GN482-B16-25-Q-ELSSvängbar rörkoppling, aluminium, eloxerad235,00 kr293,75 krKontakta oss för att beställa
GN482-B16-25-Q-MTSvängbar rörkoppling, aluminium, slipad208,00 kr260,00 krKontakta oss för att beställa
GN482-B20-30-P-ELSSvängbar rörkoppling, aluminium, eloxerad269,00 kr336,25 krKontakta oss för att beställa
GN482-B20-30-P-MTSvängbar rörkoppling, aluminium, slipad242,00 kr302,50 krKontakta oss för att beställa
GN482-B20-30-Q-ELSSvängbar rörkoppling, aluminium, eloxerad269,00 kr336,25 krKontakta oss för att beställa
GN482-B20-30-Q-MTSvängbar rörkoppling, aluminium, slipad242,00 kr302,50 krKontakta oss för att beställa
GN482-B8-16-P-ELSSvängbar rörkoppling, aluminium, eloxerad195,50 kr244,38 krKontakta oss för att beställa
GN482-B8-16-P-MTSvängbar rörkoppling, aluminium, slipad169,00 kr211,25 krKontakta oss för att beställa
GN482-B8-16-Q-ELSSvängbar rörkoppling, aluminium, eloxerad195,50 kr244,38 krKontakta oss för att beställa
GN482-B8-16-Q-MTSvängbar rörkoppling, aluminium, slipad169,00 kr211,25 krKontakta oss för att beställa

Scrolla i sidled för fler kolumner
