Fastspänningskit GN511.1 med ställbar låsspak eller insexskruv
Fastspänningskit med ställbar låsspak eller insexskruv.
Spak i pulverlackerat zinktryckgods (RAL 9006), övriga komponenter i rostfritt stål.
Beställningsexempel: GN511.1-M6-25-K
CAD-filer

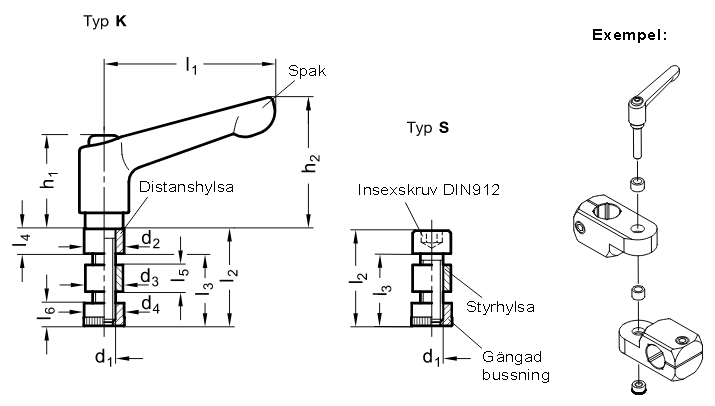

| d1 | l2 | d2 | d3 | d4 | l1 | l3 | l4 | l5 | l6 | h1 | h2 |
| M 4 | 16 | 7,5 | 6,9 | 7,5 | 22 | 11,5 | 4,5 | 4 | 4 | 18,5 | 23 |
| M 5 | 20 | 9 | 8,4 | 9 | 30 | 14 | 6 | 5 | 5 | 24,5 | 30,5 |
| M 6 | 25 | 10,5 | 9,9 | 10,5 | 45 | 18,5 | 6,5 | 7 | 6 | 24,5 | 35 |
| M 6 | 30 | 10,5 | 9,9 | 10,5 | 45 | 23,5 | 6,5 | 7 | 6 | 24,5 | 35 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN511.1-M4-16-K | Fastspänningskit med ställbar låsspak | 95,50 kr | 119,38 kr | |||
| GN511.1-M4-16-S | Fastspänningskit med insexskruv | 43,20 kr | 54,00 kr | |||
| GN511.1-M5-20-K | Fastspänningskit med ställbar låsspak | 99,80 kr | 124,75 kr | |||
| GN511.1-M5-20-S | Fastspänningskit med insexskruv | 44,60 kr | 55,75 kr | |||
| GN511.1-M6-25-K | Fastspänningskit med ställbar låsspak | 118,00 kr | 147,50 kr | |||
| GN511.1-M6-25-S | Fastspänningskit med insexskruv | 57,80 kr | 72,25 kr | |||
| GN511.1-M6-30-K | Fastspänningskit med ställbar låsspak | 119,00 kr | 148,75 kr | |||
| GN511.1-M6-30-S | Fastspänningskit med insexskruv | 58,50 kr | 73,13 kr | |||
Scrolla i sidled för fler kolumner
