Inställningsbult GN417 A och GN417 D
Inställningsbult med fästplatta i zinktrycksgods.
Ej låsbar.
Stift, fjäder och dragring/ögla (GN417 A/D) i rostfritt stål.

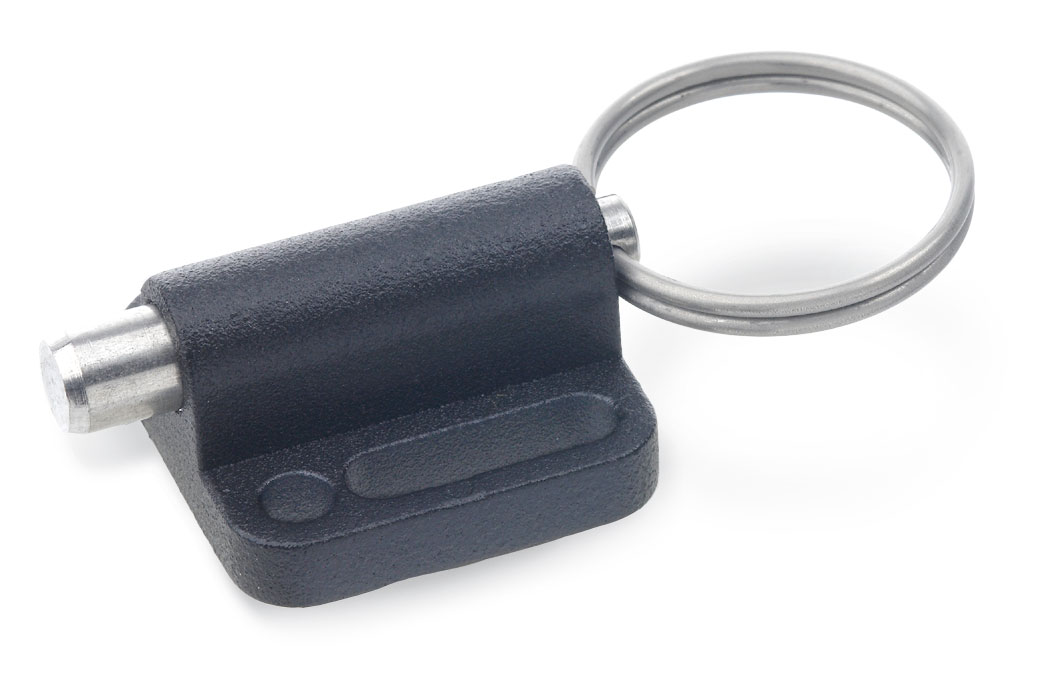

Form A med dragring.

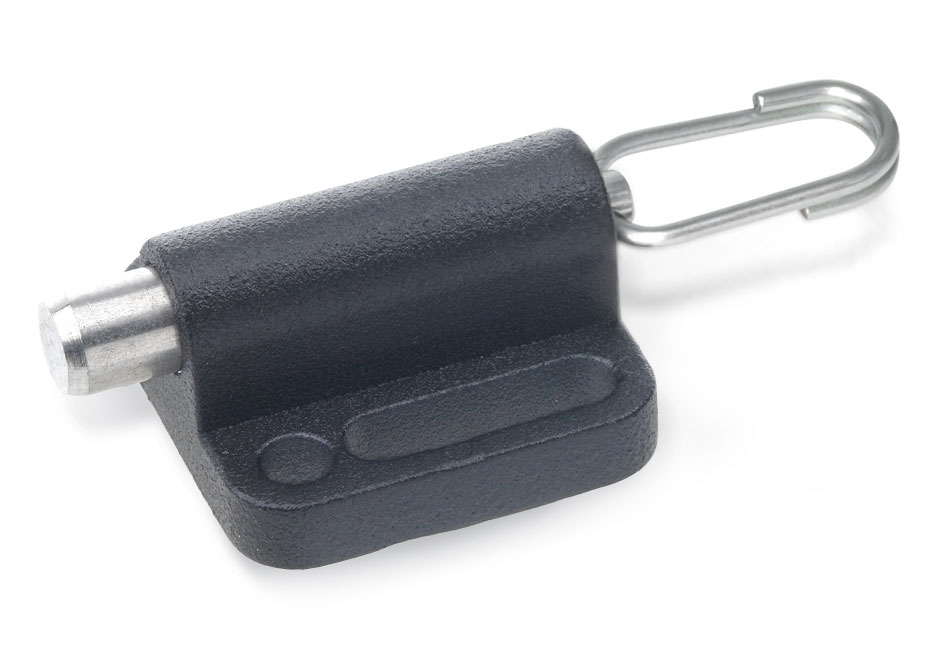

Form D med ögla.
Beställningsexempel: GN417-5-A
CAD-filer

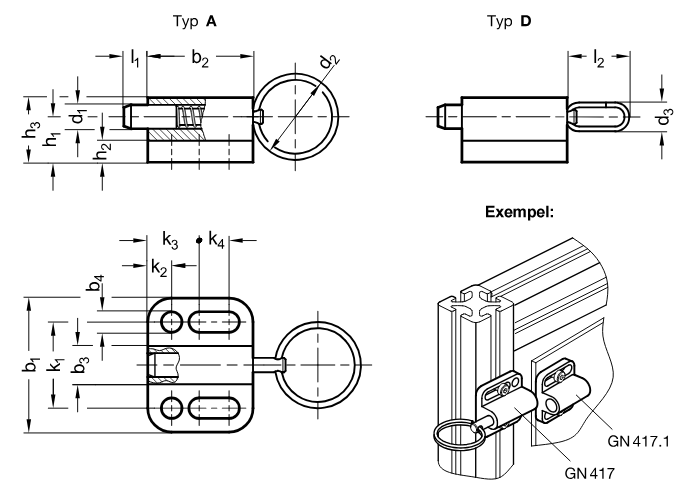

| d1 h11 | b1 | b2 | b3 | b4 -0,2 | d2 | d3 | h1 | h2 | h3 | k1 ±0,05 | k2 | k3 | k4 | l1 | l2 |
| 4 | 22 | 16,5 | 6 | 3,3 | 14 | 6 | 7 | 4 | 10 | 14 | 4 | 8 | 4,5 | 4 | 13 |
| 5 | 28 | 22 | 8 | 4,3 | 18 | 7,2 | 9,5 | 4,5 | 13,5 | 18 | 5 | 10 | 7 | 5 | 15,5 |
| 6 | 32 | 27,5 | 10 | 5,4 | 24 | 9,5 | 10,5 | 5 | 15,5 | 21 | 5,5 | 12 | 10 | 6 | 21 |
| 8 | 34 | 33 | 12 | 5,4 | 30 | 11,8 | 12,5 | 6 | 18,5 | 23 | 5,5 | 12 | 15,5 | 8 | 26 |
| 10 | 39 | 35 | 14,5 | 6,5 | 30 | 11,8 | 14,5 | 6 | 21,75 | 27 | 6 | 15 | 13,5 | 10 | 26 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | Mängdrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN417-4-A | Inställningsbult med ring | 64,50 kr | 80,63 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN417-5-A | Inställningsbult med ring | 73,90 kr | 92,38 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN417-6-A | Inställningsbult med ring | 81,70 kr | 102,13 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN417-8-A | Inställningsbult med ring | 97,10 kr | 121,38 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN417-10-A | Inställningsbult | 109,00 kr | 136,25 kr | — | — | Kontakta oss för att beställa | ||
| GN417-10-D | Inställningsbult | 123,00 kr | 153,75 kr | — | — | Kontakta oss för att beställa | ||
| GN417-4-D | Inställningsbult | 64,60 kr | 80,75 kr | — | — | Kontakta oss för att beställa | ||
| GN417-5-D | Inställningsbult | 72,90 kr | 91,13 kr | — | — | Kontakta oss för att beställa | ||
| GN417-6-D | Inställningsbult | 80,00 kr | 100,00 kr | — | — | Kontakta oss för att beställa | ||
| GN417-8-D | Inställningsbult | 96,90 kr | 121,13 kr | — | — | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
