Låsbar inställningsbult GN417 C
Låsbar inställningsbult på fästplatta.
Fästplatta i zinktrycksgods.
Stift och fjäder i rostfritt stål.
Knopp i termoplast.
Beställningsexempel: GN417-5-C

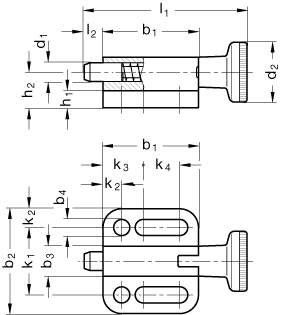

| d1 h11 | d2 | b1 | b2 | b3 | b4 | h1 min | h2 | k1 | k2 | k3 | k4 | l1 min | l2 ±0,5 |
| 4 | 12 | 19 | 22 | 6 | 3,3 | 4 | 7 | 14 | 4 | 8 | 7 | 33 | 4 |
| 5 | 16 | 25,5 | 28 | 8 | 4,3 | 4,5 | 9,5 | 18 | 5 | 10 | 10,5 | 43,5 | 5 |
| 6 | 18 | 30,5 | 32 | 10 | 5,4 | 5 | 10,5 | 21 | 5,5 | 12 | 13 | 52 | 6 |
| 8 | 21 | 37,5 | 34 | 12 | 5,4 | 6 | 12,5 | 23 | 5,5 | 12 | 20 | 63,5 | 8 |
| Mängdrabatt | ||||
|---|---|---|---|---|
| Art.nr | Benämning | Kr/st ex.moms | -10% | -20% |
| GN417-4-C | Låsbar inställningsbult | 73.20 | 20 st | 100 st |
| GN417-5-C | Låsbar inställningsbult | 78.00 | 20 st | 100 st |
| GN417-6-C | Låsbar inställningsbult | 86.60 | 20 st | 100 st |
| GN417-8-C | Låsbar inställningsbult | 98.20 | 20 st | 100 st |
