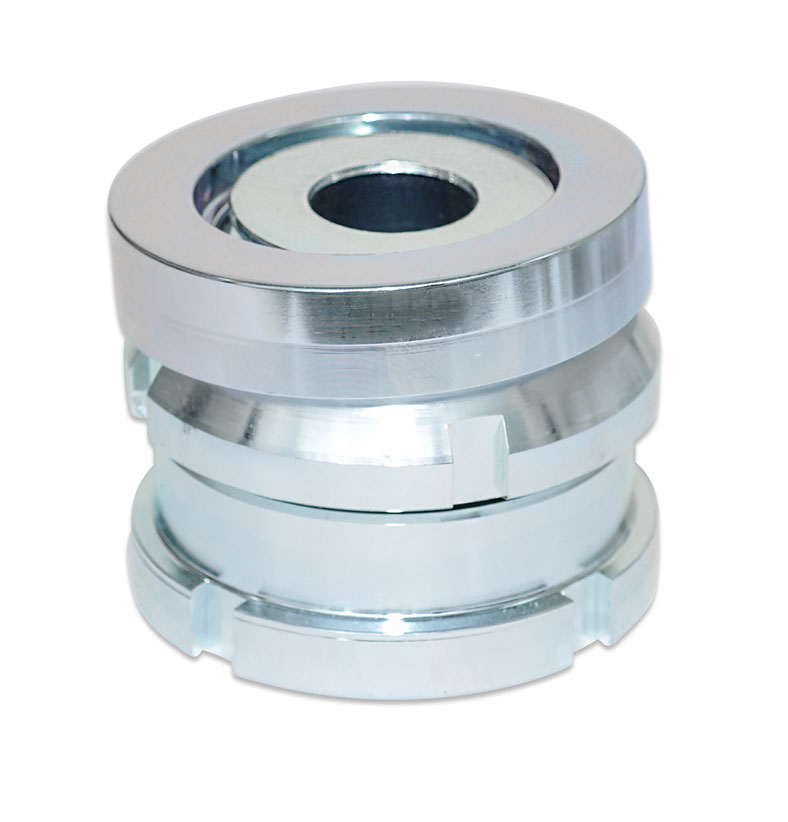

Nivelleringselement GN350.2 i förzinkat stål
Fingängat nivelleringselement i förzinkat stål.
Beställningsexempel: GN350.2-45-11-54-ST
Relaterade produkter
CAD-filer
| d1 | d2 | d3 | h1 | h2 | h3 | För gänga | Max. statisk belastning (kN)* | Passande hakmutternyckel | |||
| Kort variant | Lång variant | Kort variant | Lång variant | ||||||||
| 25 | 6,6 | M 15 x 1 | 22 | 35 | 26 | 50 | 4 | 15 | M 6 | 40 | DIN 1810-A25-28 |
| 32 | 6,6 | M 20 x 1 | 26 | 43 | 31 | 63 | 5 | 20 | M 6 | 65 | DIN 1810-A30-32 |
| 32 | 9 | M 20 x 1 | 26 | 43 | 31 | 63 | 5 | 20 | M 8 | 65 | DIN 1810-A30-32 |
| 32 | 11 | M 20 x 1 | 26 | 43 | 31 | 63 | 5 | 20 | M 10 | 65 | DIN 1810-A30-32 |
| 45 | 11 | M 30 x 1,5 | 34 | 54 | 41 | 79 | 7 | 25 | M 10 | 120 | DIN 1810-A45-50 |
| 45 | 13,5 | M 30 x 1,5 | 34 | 54 | 41 | 79 | 7 | 25 | M 12 | 120 | DIN 1810-A45-50 |
| 45 | 17,5 | M 30 x 1,5 | 34 | 54 | 41 | 79 | 7 | 25 | M 16 | 120 | DIN 1810-A45-50 |
| 58 | 17,5 | M 40 x 1,5 | 44 | 70 | 53 | 102 | 9 | 32 | M 16 | 210 | DIN 1810-A58-62 |
| 58 | 22 | M 40 x 1,5 | 44 | 70 | 53 | 102 | 9 | 32 | M 20 | 210 | DIN 1810-A58-62 |
| 58 | 26 | M 40 x 1,5 | 44 | 70 | 53 | 102 | 9 | 32 | M 24 | 210 | DIN 1810-A58-62 |
| 70 | 22 | M 50 x 1,5 | 50 | 83 | 60 | 123 | 10 | 40 | M 20 | 330 | DIN 1810-A68-75 |
| 70 | 26 | M 50 x 1,5 | 50 | 83 | 60 | 123 | 10 | 40 | M 24 | 330 | DIN 1810-A68-75 |
| 70 | 33 | M 50 x 1,5 | 50 | 83 | 60 | 123 | 10 | 40 | M 30 | 330 | DIN 1810-A68-75 |
| 80 | 26 | M 60 x 2 | 56 | 94 | 68 | 144 | 12 | 50 | M 24 | 495 | DIN 1810-A80-90 |
| 80 | 33 | M 60 x 2 | 56 | 94 | 68 | 144 | 12 | 50 | M 30 | 495 | DIN 1810-A80-90 |
| 80 | 39 | M 60 x 2 | 56 | 94 | 68 | 144 | 12 | 50 | M 36 | 495 | DIN 1810-A80-90 |
| * Före åtdragning |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN350.2-25-6,6-22-ST | Nivelleringselement i förzinkat stål | 457,00 kr | 571,25 kr | Kontakta oss för att beställa | ||
| GN350.2-25-6,6-35-ST | Nivelleringselement i förzinkat stål | 630,00 kr | 787,50 kr | Kontakta oss för att beställa | ||
| GN350.2-32-11-26-ST | Nivelleringselement i förzinkat stål | 480,00 kr | 600,00 kr | Kontakta oss för att beställa | ||
| GN350.2-32-11-43-ST | Nivelleringselement i förzinkat stål | 741,00 kr | 926,25 kr | Kontakta oss för att beställa | ||
| GN350.2-32-6,6-26-ST | Nivelleringselement i förzinkat stål | 514,00 kr | 642,50 kr | Kontakta oss för att beställa | ||
| GN350.2-32-6,6-43-ST | Nivelleringselement i förzinkat stål | 745,00 kr | 931,25 kr | Kontakta oss för att beställa | ||
| GN350.2-32-9-26-ST | Nivelleringselement i förzinkat stål | 520,00 kr | 650,00 kr | Kontakta oss för att beställa | ||
| GN350.2-32-9-43-ST | Nivelleringselement i förzinkat stål | 725,00 kr | 906,25 kr | Kontakta oss för att beställa | ||
| GN350.2-45-11-34-ST | Nivelleringselement i förzinkat stål | 825,00 kr | 1 031,25 kr | Kontakta oss för att beställa | ||
| GN350.2-45-11-54-ST | Nivelleringselement i förzinkat stål | 1 073,00 kr | 1 341,25 kr | Kontakta oss för att beställa | ||
| GN350.2-45-13,5-34-ST | Nivelleringselement i förzinkat stål | 825,00 kr | 1 031,25 kr | Kontakta oss för att beställa | ||
| GN350.2-45-13,5-54-ST | Nivelleringselement i förzinkat stål | 1 073,00 kr | 1 341,25 kr | Kontakta oss för att beställa | ||
| GN350.2-45-17,5-34-ST | Nivelleringselement i förzinkat stål | 825,00 kr | 1 031,25 kr | Kontakta oss för att beställa | ||
| GN350.2-45-17,5-54-ST | Nivelleringselement i förzinkat stål | 1 068,00 kr | 1 335,00 kr | Kontakta oss för att beställa | ||
| GN350.2-58-17,5-44-ST | Nivelleringselement i förzinkat stål | 1 058,00 kr | 1 322,50 kr | Kontakta oss för att beställa | ||
| GN350.2-58-17,5-70-ST | Nivelleringselement i förzinkat stål | 1 539,00 kr | 1 923,75 kr | Kontakta oss för att beställa | ||
| GN350.2-58-22-44-ST | Nivelleringselement i förzinkat stål | 1 058,00 kr | 1 322,50 kr | Kontakta oss för att beställa | ||
| GN350.2-58-22-70-ST | Nivelleringselement i förzinkat stål | 1 524,00 kr | 1 905,00 kr | Kontakta oss för att beställa | ||
| GN350.2-58-26-44-ST | Nivelleringselement i förzinkat stål | 1 058,00 kr | 1 322,50 kr | Kontakta oss för att beställa | ||
| GN350.2-58-26-70-ST | Nivelleringselement i förzinkat stål | 1 517,00 kr | 1 896,25 kr | Kontakta oss för att beställa | ||
| GN350.2-70-22-50-ST | Nivelleringselement i förzinkat stål | 1 554,00 kr | 1 942,50 kr | Kontakta oss för att beställa | ||
| GN350.2-70-22-83-ST | Nivelleringselement i förzinkat stål | 1 991,00 kr | 2 488,75 kr | Kontakta oss för att beställa | ||
| GN350.2-70-26-50-ST | Nivelleringselement i förzinkat stål | 1 554,00 kr | 1 942,50 kr | Kontakta oss för att beställa | ||
| GN350.2-70-26-83-ST | Nivelleringselement i förzinkat stål | 1 982,00 kr | 2 477,50 kr | Kontakta oss för att beställa | ||
| GN350.2-70-33-50-ST | Nivelleringselement i förzinkat stål | 1 554,00 kr | 1 942,50 kr | Kontakta oss för att beställa | ||
| GN350.2-70-33-83-ST | Nivelleringselement i förzinkat stål | 2 182,00 kr | 2 727,50 kr | Kontakta oss för att beställa | ||
| GN350.2-80-26-56-ST | Nivelleringselement i förzinkat stål | 2 104,00 kr | 2 630,00 kr | Kontakta oss för att beställa | ||
| GN350.2-80-26-94-ST | Nivelleringselement i förzinkat stål | 2 711,00 kr | 3 388,75 kr | Kontakta oss för att beställa | ||
| GN350.2-80-33-56-ST | Nivelleringselement i förzinkat stål | 2 094,00 kr | 2 617,50 kr | Kontakta oss för att beställa | ||
| GN350.2-80-33-94-ST | Nivelleringselement i förzinkat stål | 2 684,00 kr | 3 355,00 kr | Kontakta oss för att beställa | ||
| GN350.2-80-39-56-ST | Nivelleringselement i förzinkat stål | 2 083,00 kr | 2 603,75 kr | Kontakta oss för att beställa | ||
| GN350.2-80-39-94-ST | Nivelleringselement i förzinkat stål | 2 672,00 kr | 3 340,00 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
