Nivelleringselement GN350 i förzinkat stål
Nivelleringselement i förzinkat stål, med eller utan låsmutter (hakmutter).
Fingängad.

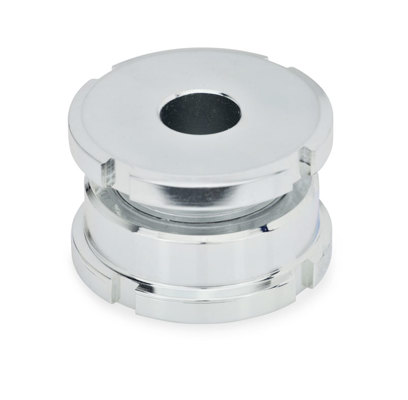

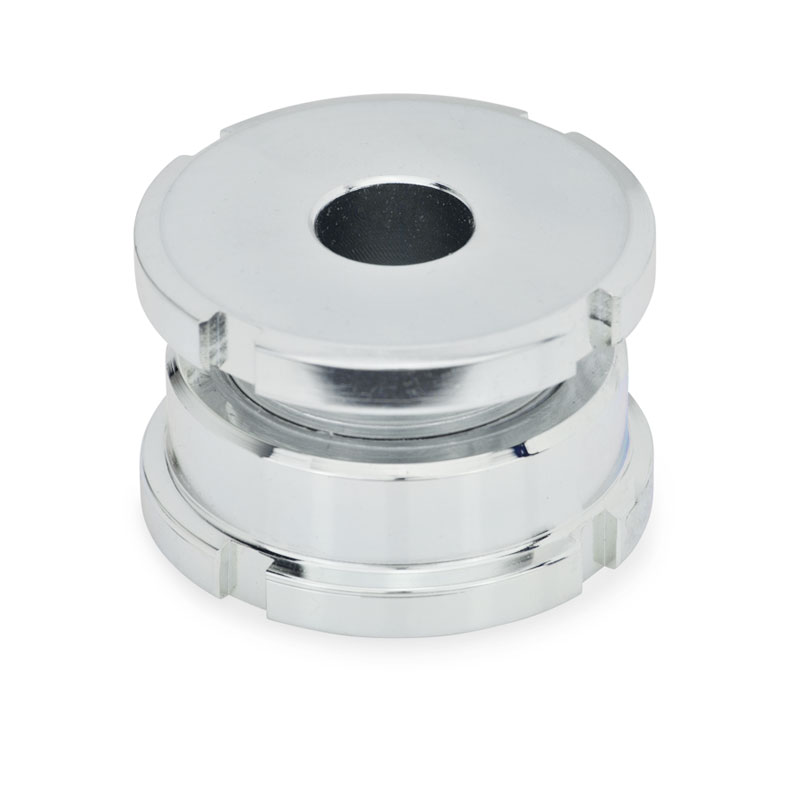

Typ A: utan låsmutter.

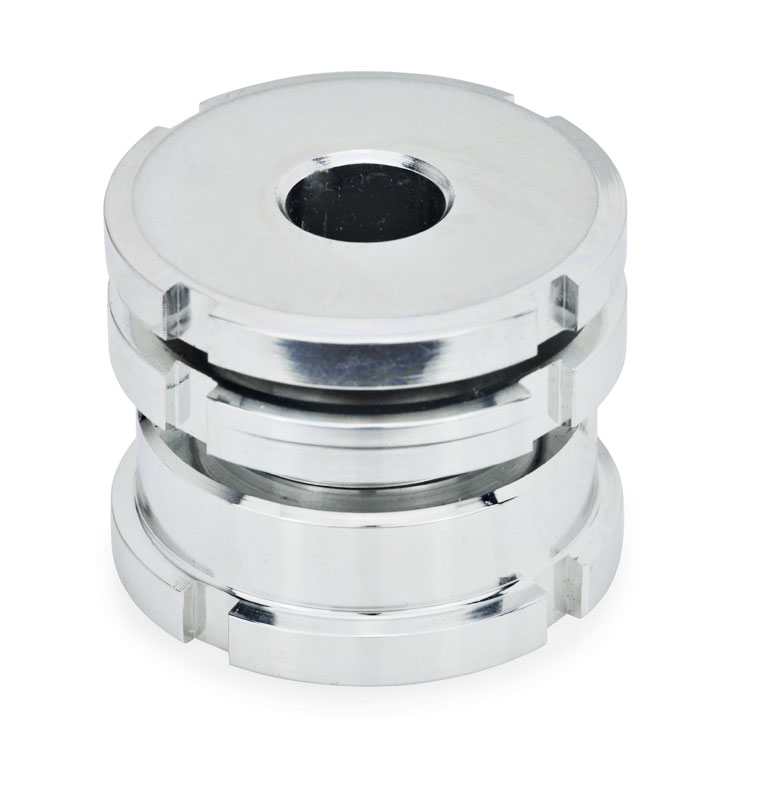

Typ AK: med låsmutter.
Beställningsexempel: GN350.1-45-17,5-A-ST
Relaterade produkter
CAD-filer

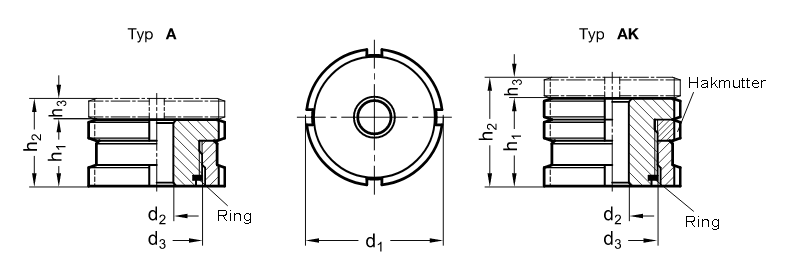

| d1 | d2 | d3 | h1 | h2 | h3 | För skruv | Max. statisk belastning (kN)* | Passande hakmutternyckel | ||
| Typ A | Typ AK | Typ A | Typ AK | |||||||
| 25 | 6,6 | M 15 x 1 | 15 | 20 | 19 | 24 | 4 | M 6 | 40 | DIN 1810-A25-28 |
| 32 | 6,6 | M 20 x 1 | 18 | 24 | 23 | 29 | 5 | M 6 | 65 | DIN 1810-A30-32 |
| 32 | 9 | M 20 x 1 | 18 | 24 | 23 | 29 | 5 | M 8 | 65 | DIN 1810-A30-32 |
| 32 | 11 | M 20 x 1 | 18 | 24 | 23 | 29 | 5 | M 10 | 65 | DIN 1810-A30-32 |
| 45 | 11 | M 30 x 1,5 | 22 | 29 | 29 | 36 | 7 | M 10 | 120 | DIN 1810-A45-50 |
| 45 | 13,5 | M 30 x 1,5 | 22 | 29 | 29 | 36 | 7 | M 12 | 120 | DIN 1810-A45-50 |
| 45 | 17,5 | M 30 x 1,5 | 22 | 29 | 29 | 36 | 7 | M 16 | 120 | DIN 1810-A45-50 |
| 58 | 17,5 | M 40 x 1,5 | 28 | 37 | 37 | 46 | 9 | M 16 | 210 | DIN 1810-A58-62 |
| 58 | 22 | M 40 x 1,5 | 28 | 37 | 37 | 46 | 9 | M 20 | 210 | DIN 1810-A58-62 |
| 58 | 26 | M 40 x 1,5 | 28 | 37 | 37 | 46 | 9 | M 24 | 210 | DIN 1810-A58-62 |
| 70 | 22 | M 50 x 1,5 | 33 | 44 | 43 | 54 | 10 | M 20 | 330 | DIN 1810-A68-75 |
| 70 | 26 | M 50 x 1,5 | 33 | 44 | 43 | 54 | 10 | M 24 | 330 | DIN 1810-A68-75 |
| 70 | 33 | M 50 x 1,5 | 33 | 44 | 43 | 54 | 10 | M 30 | 330 | DIN 1810-A68-75 |
| 80 | 26 | M 60 x 2 | 38 | 49 | 50 | 61 | 12 | M 24 | 495 | DIN 1810-A80-90 |
| 80 | 33 | M 60 x 2 | 38 | 49 | 50 | 61 | 12 | M 30 | 495 | DIN 1810-A80-90 |
| 80 | 39 | M 60 x 2 | 38 | 49 | 50 | 61 | 12 | M 36 | 495 | DIN 1810-A80-90 |
| * Före åtdragning |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN350.1-25-6,6-AK-ST | Nivelleringselement i förzinkat stål | 515,00 kr | 643,75 kr | Kontakta oss för att beställa | ||
| GN350.1-25-6,6-A-ST | Nivelleringselement i förzinkat stål | 312,00 kr | 390,00 kr | Kontakta oss för att beställa | ||
| GN350.1-32-11-AK-ST | Nivelleringselement i förzinkat stål | 509,00 kr | 636,25 kr | Kontakta oss för att beställa | ||
| GN350.1-32-11-A-ST | Nivelleringselement i förzinkat stål | 378,00 kr | 472,50 kr | Kontakta oss för att beställa | ||
| GN350.1-32-6,6-AK-ST | Nivelleringselement i förzinkat stål | 537,00 kr | 671,25 kr | Kontakta oss för att beställa | ||
| GN350.1-32-6,6-A-ST | Nivelleringselement i förzinkat stål | 378,00 kr | 472,50 kr | Kontakta oss för att beställa | ||
| GN350.1-32-9-AK-ST | Nivelleringselement i förzinkat stål | 515,00 kr | 643,75 kr | Kontakta oss för att beställa | ||
| GN350.1-32-9-A-ST | Nivelleringselement i förzinkat stål | 378,00 kr | 472,50 kr | Kontakta oss för att beställa | ||
| GN350.1-45-11-AK-ST | Nivelleringselement i förzinkat stål | 689,00 kr | 861,25 kr | Kontakta oss för att beställa | ||
| GN350.1-45-11-A-ST | Nivelleringselement i förzinkat stål | 470,00 kr | 587,50 kr | Kontakta oss för att beställa | ||
| GN350.1-45-13,5-AK-ST | Nivelleringselement i förzinkat stål | 685,00 kr | 856,25 kr | Kontakta oss för att beställa | ||
| GN350.1-45-13,5-A-ST | Nivelleringselement i förzinkat stål | 468,00 kr | 585,00 kr | Kontakta oss för att beställa | ||
| GN350.1-45-17,5-AK-ST | Nivelleringselement i förzinkat stål | 685,00 kr | 856,25 kr | Kontakta oss för att beställa | ||
| GN350.1-45-17,5-A-ST | Nivelleringselement i förzinkat stål | 468,00 kr | 585,00 kr | Kontakta oss för att beställa | ||
| GN350.1-58-17,5-AK-ST | Nivelleringselement i förzinkat stål | 1 057,00 kr | 1 321,25 kr | Kontakta oss för att beställa | ||
| GN350.1-58-17,5-A-ST | Nivelleringselement i förzinkat stål | 736,00 kr | 920,00 kr | Kontakta oss för att beställa | ||
| GN350.1-58-22-AK-ST | Nivelleringselement i förzinkat stål | 1 052,00 kr | 1 315,00 kr | Kontakta oss för att beställa | ||
| GN350.1-58-22-A-ST | Nivelleringselement i förzinkat stål | 736,00 kr | 920,00 kr | Kontakta oss för att beställa | ||
| GN350.1-58-26-AK-ST | Nivelleringselement i förzinkat stål | 1 041,00 kr | 1 301,25 kr | Kontakta oss för att beställa | ||
| GN350.1-58-26-A-ST | Nivelleringselement i förzinkat stål | 736,00 kr | 920,00 kr | Kontakta oss för att beställa | ||
| GN350.1-70-22-AK-ST | Nivelleringselement i förzinkat stål | 1 461,00 kr | 1 826,25 kr | Kontakta oss för att beställa | ||
| GN350.1-70-22-A-ST | Nivelleringselement i förzinkat stål | 1 053,00 kr | 1 316,25 kr | Kontakta oss för att beställa | ||
| GN350.1-70-26-AK-ST | Nivelleringselement i förzinkat stål | 1 453,00 kr | 1 816,25 kr | Kontakta oss för att beställa | ||
| GN350.1-70-26-A-ST | Nivelleringselement i förzinkat stål | 1 053,00 kr | 1 316,25 kr | Kontakta oss för att beställa | ||
| GN350.1-70-33-AK-ST | Nivelleringselement i förzinkat stål | 1 439,00 kr | 1 798,75 kr | Kontakta oss för att beställa | ||
| GN350.1-70-33-A-ST | Nivelleringselement i förzinkat stål | 1 053,00 kr | 1 316,25 kr | Kontakta oss för att beställa | ||
| GN350.1-80-26-AK-ST | Nivelleringselement i förzinkat stål | 1 867,00 kr | 2 333,75 kr | Kontakta oss för att beställa | ||
| GN350.1-80-26-A-ST | Nivelleringselement i förzinkat stål | 1 442,00 kr | 1 802,50 kr | Kontakta oss för att beställa | ||
| GN350.1-80-33-AK-ST | Nivelleringselement i förzinkat stål | 1 849,00 kr | 2 311,25 kr | Kontakta oss för att beställa | ||
| GN350.1-80-33-A-ST | Nivelleringselement i förzinkat stål | 1 436,00 kr | 1 795,00 kr | Kontakta oss för att beställa | ||
| GN350.1-80-39-AK-ST | Nivelleringselement i förzinkat stål | 1 786,00 kr | 2 232,50 kr | Kontakta oss för att beställa | ||
| GN350.1-80-39-A-ST | Nivelleringselement i förzinkat stål | 1 422,00 kr | 1 777,50 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
