Ställbar spännspak GN312 med säkerhetsfunktion och invändig gänga, inkoppling genom tryck
Ställbar spännspak med säkerhetsfunktion och invändig gänga.

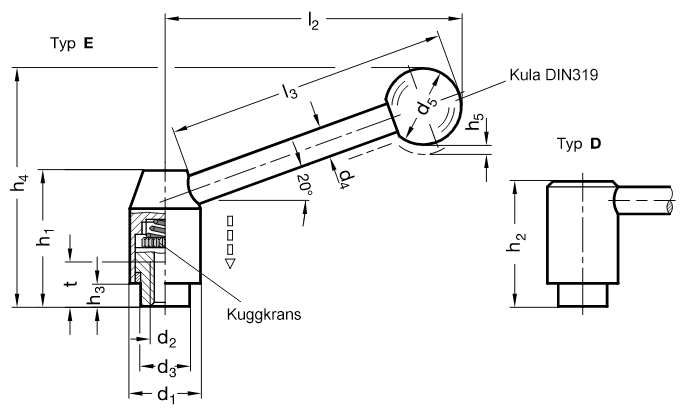

Till skillnad från våra övriga spännspakar är GN312 frikopplad i sitt viloläge, och inkopplas genom att trycka på spaken (se ritning).

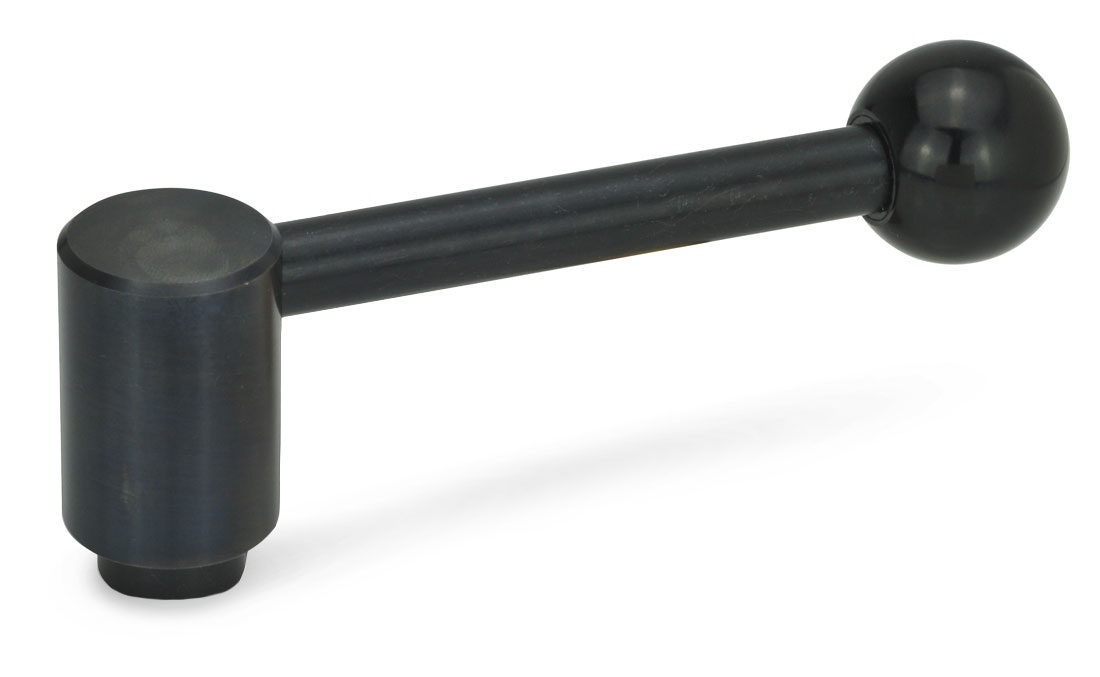

Typ D: rak spak.

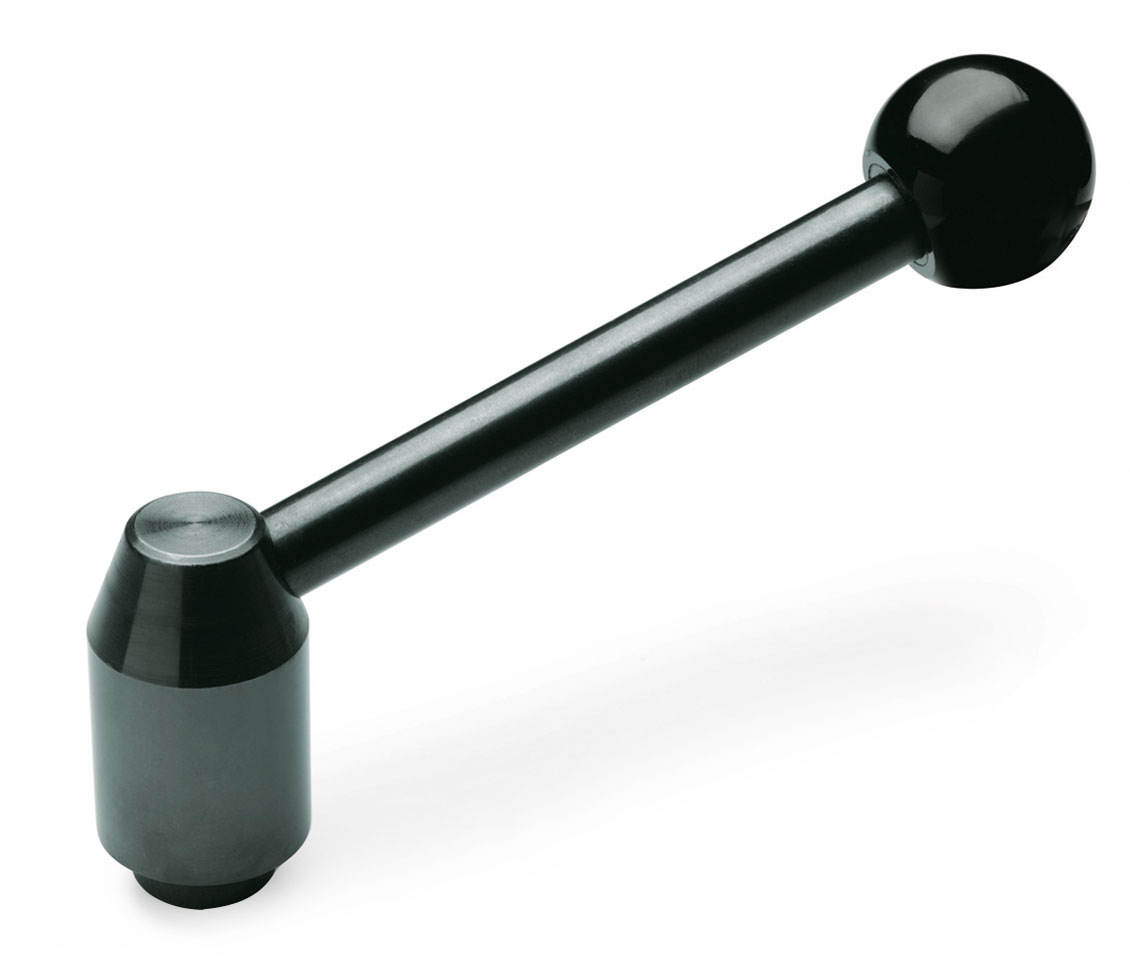

Typ E: vinklad spak.
Beställningsexempel: GN312-28-M10-E
CAD-filer
| d1 | d2 | d3 | d4 | d5 | h1 | h2 | h3 | h4 | h5 | l2 | l3 | t min. | |||
| Typ E | Typ D | Typ E | Typ D | ||||||||||||
| 21 | M 6 | M 8 | 13,5 | 8 | 20 | 37 | 34,5 | 4,5 | 62 | 39 | 3 | 75 | 81 | 70 | 11 |
| 24 | M 8 | M 10 | 16 | 10 | 25 | 44 | 41 | 6,5 | 78 | 47 | 3,5 | 101 | 108 | 96 | 14 |
| 28 | M 10 | M 12 | 19 | 12 | 30 | 53 | 49 | 8,5 | 93 | 56 | 4 | 116 | 124 | 110 | 17 |
| 33 | M 12 | M 16 | 23 | 12 | 32 | 60 | 56 | 10,5 | 105 | 65 | 4,5 | 131 | 140,5 | 124 | 22 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN312-21-M6-D | Ställbar spännspak, säkerhetsfunktion | 235,00 kr | 293,75 kr | Kontakta oss för att beställa | ||
| GN312-21-M6-E | Ställbar spännspak, säkerhetsfunktion | 235,00 kr | 293,75 kr | Kontakta oss för att beställa | ||
| GN312-21-M8-D | Ställbar spännspak, säkerhetsfunktion | 235,00 kr | 293,75 kr | Kontakta oss för att beställa | ||
| GN312-21-M8-E | Ställbar spännspak, säkerhetsfunktion | 235,00 kr | 293,75 kr | Kontakta oss för att beställa | ||
| GN312-24-M10-D | Ställbar spännspak, säkerhetsfunktion | 264,00 kr | 330,00 kr | Kontakta oss för att beställa | ||
| GN312-24-M10-E | Ställbar spännspak, säkerhetsfunktion | 264,00 kr | 330,00 kr | Kontakta oss för att beställa | ||
| GN312-24-M8-D | Ställbar spännspak, säkerhetsfunktion | 264,00 kr | 330,00 kr | Kontakta oss för att beställa | ||
| GN312-24-M8-E | Ställbar spännspak, säkerhetsfunktion | 264,00 kr | 330,00 kr | Kontakta oss för att beställa | ||
| GN312-28-M10-D | Ställbar spännspak, säkerhetsfunktion | 273,00 kr | 341,25 kr | Kontakta oss för att beställa | ||
| GN312-28-M10-E | Ställbar spännspak, säkerhetsfunktion | 273,00 kr | 341,25 kr | Kontakta oss för att beställa | ||
| GN312-28-M12-D | Ställbar spännspak, säkerhetsfunktion | 273,00 kr | 341,25 kr | Kontakta oss för att beställa | ||
| GN312-28-M12-E | Ställbar spännspak, säkerhetsfunktion | 273,00 kr | 341,25 kr | Kontakta oss för att beställa | ||
| GN312-33-M12-D | Ställbar spännspak, säkerhetsfunktion | 339,00 kr | 423,75 kr | Kontakta oss för att beställa | ||
| GN312-33-M12-E | Ställbar spännspak, säkerhetsfunktion | 339,00 kr | 423,75 kr | Kontakta oss för att beställa | ||
| GN312-33-M16-D | Ställbar spännspak, säkerhetsfunktion | 339,00 kr | 423,75 kr | Kontakta oss för att beställa | ||
| GN312-33-M16-E | Ställbar spännspak, säkerhetsfunktion | 339,00 kr | 423,75 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
