Ställbar spännspak GN312 med säkerhetsfunktion och gängad tapp, inkoppling genom tryck
Ställbar spännspak med säkerhetsfunktion och gängad tapp, inkoppling genom tryck.

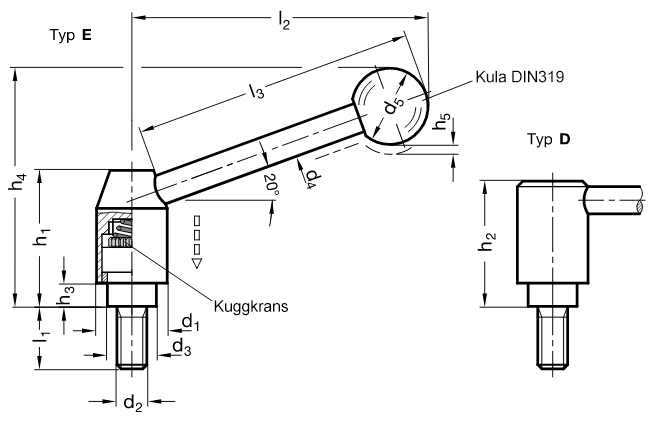

Till skillnad från våra övriga spännspakar är GN312 frikopplad i sitt viloläge, och inkopplas genom att trycka på spaken (se ritning).

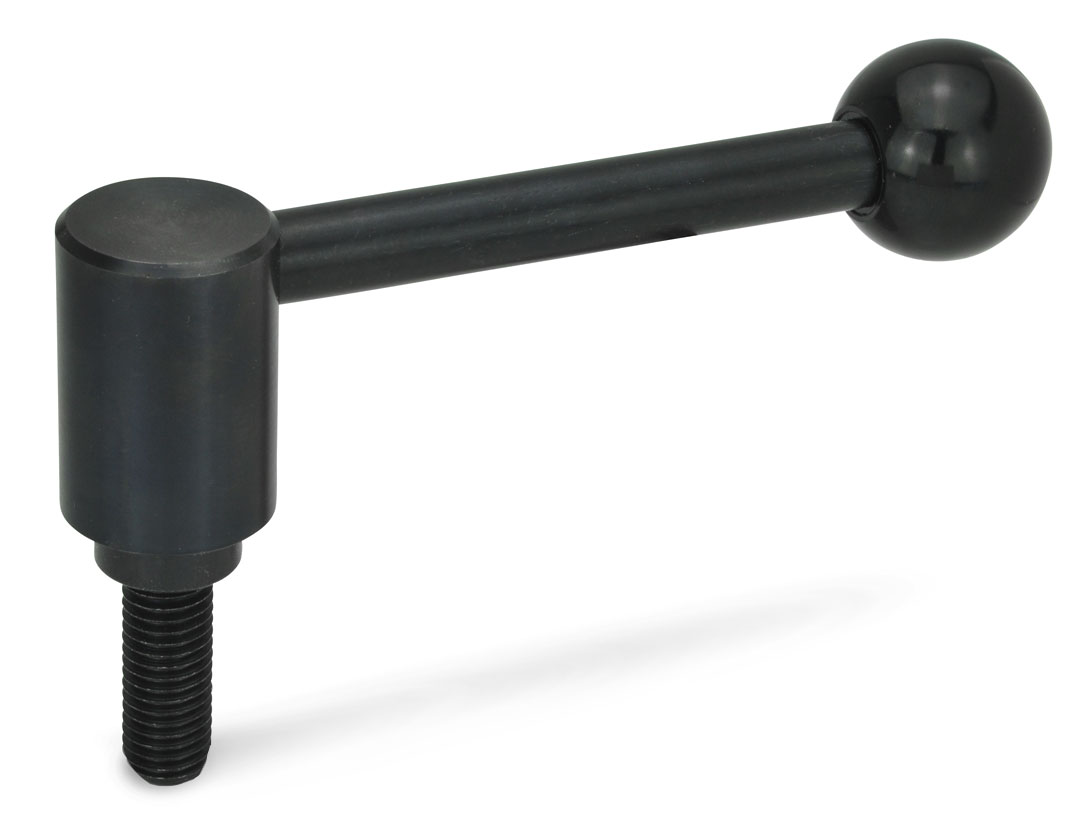

Typ D: rak spak.

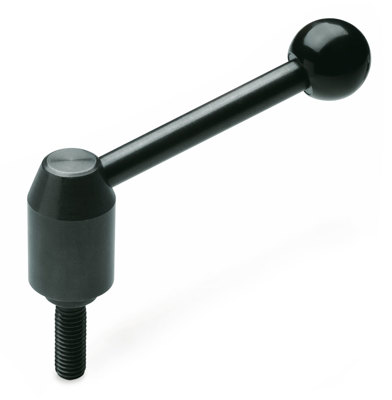

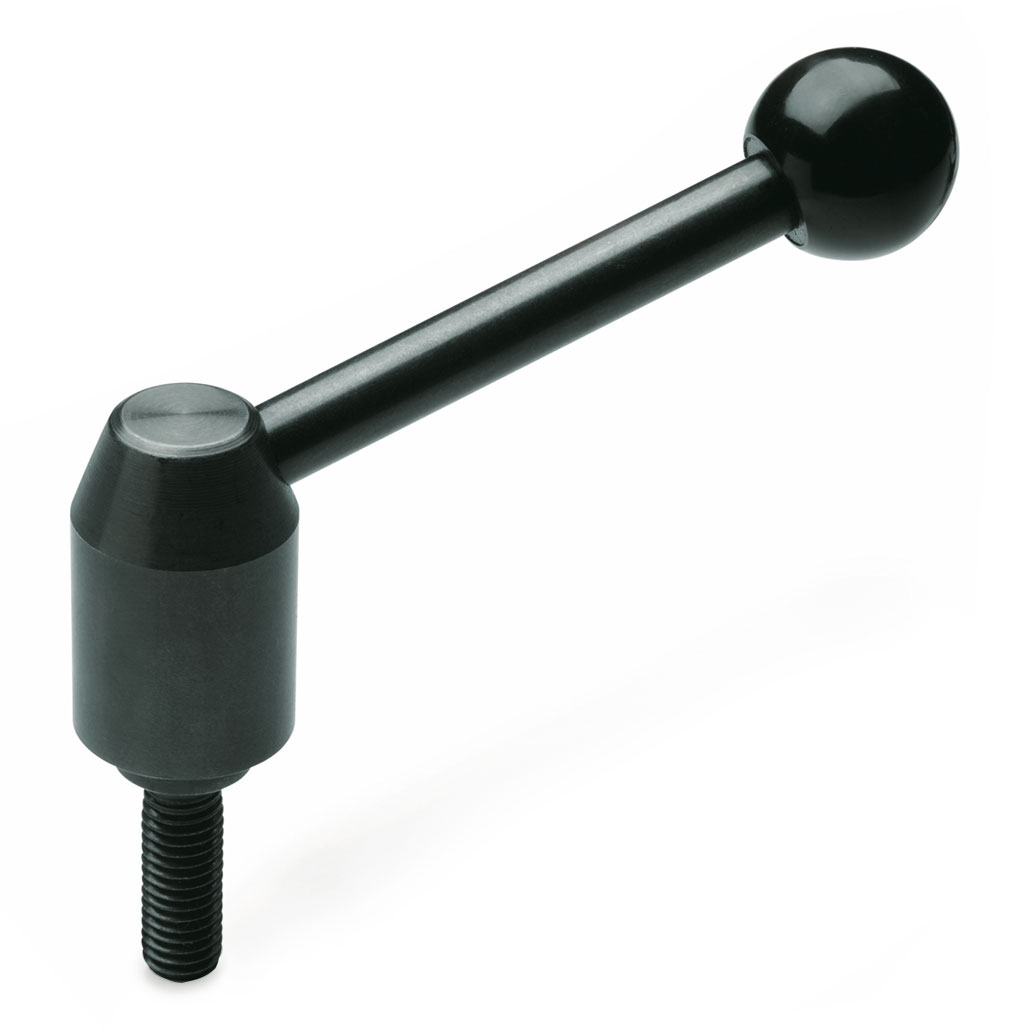

Typ E: vinklad spak.
Beställningsexempel: GN312-21-M8-25-E
Relaterade produkter
CAD-filer
| d1 | d2 | l1 | d3 | d4 | d5 | h1 | h2 | h3 | h4 | h5 | l2 | l3 | ||||||||
| Typ E | Typ D | Typ E | Typ D | |||||||||||||||||
| 21 | M 8 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 13,5 | 8 | 20 | 37 | 34,5 | 4,5 | 62 | 39 | 3 | 75 | 81 | 70 |
| 24 | M 10 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 16 | 10 | 25 | 44 | 41 | 6,5 | 78 | 47 | 3,5 | 101 | 108 | 96 |
| 28 | M 12 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 19 | 12 | 30 | 53 | 49 | 8,5 | 93 | 56 | 4 | 116 | 124 | 110 |
| 33 | M 16 | 32 | 40 | 50 | 63 | 80 | - | - | 23 | 12 | 32 | 60 | 56 | 10,5 | 105 | 65 | 4,5 | 131 | 140,5 | 124 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN312-21-M8-16-D | Ställbar spännspak, säkerhetsfunktion | 244,00 kr | 305,00 kr | Kontakta oss för att beställa | ||
| GN312-21-M8-16-E | Ställbar spännspak, säkerhetsfunktion | 244,00 kr | 305,00 kr | Kontakta oss för att beställa | ||
| GN312-21-M8-20-D | Ställbar spännspak, säkerhetsfunktion | 239,00 kr | 298,75 kr | Kontakta oss för att beställa | ||
| GN312-21-M8-20-E | Ställbar spännspak, säkerhetsfunktion | 239,00 kr | 298,75 kr | Kontakta oss för att beställa | ||
| GN312-21-M8-25-D | Ställbar spännspak, säkerhetsfunktion | 239,00 kr | 298,75 kr | Kontakta oss för att beställa | ||
| GN312-21-M8-25-E | Ställbar spännspak, säkerhetsfunktion | 239,00 kr | 298,75 kr | Kontakta oss för att beställa | ||
| GN312-21-M8-32-D | Ställbar spännspak, säkerhetsfunktion | 241,00 kr | 301,25 kr | Kontakta oss för att beställa | ||
| GN312-21-M8-32-E | Ställbar spännspak, säkerhetsfunktion | 241,00 kr | 301,25 kr | Kontakta oss för att beställa | ||
| GN312-21-M8-40-D | Ställbar spännspak, säkerhetsfunktion | 242,00 kr | 302,50 kr | Kontakta oss för att beställa | ||
| GN312-21-M8-40-E | Ställbar spännspak, säkerhetsfunktion | 242,00 kr | 302,50 kr | Kontakta oss för att beställa | ||
| GN312-21-M8-50-D | Ställbar spännspak, säkerhetsfunktion | 250,00 kr | 312,50 kr | Kontakta oss för att beställa | ||
| GN312-21-M8-50-E | Ställbar spännspak, säkerhetsfunktion | 250,00 kr | 312,50 kr | Kontakta oss för att beställa | ||
| GN312-21-M8-63-D | Ställbar spännspak, säkerhetsfunktion | 245,00 kr | 306,25 kr | Kontakta oss för att beställa | ||
| GN312-21-M8-63-E | Ställbar spännspak, säkerhetsfunktion | 245,00 kr | 306,25 kr | Kontakta oss för att beställa | ||
| GN312-24-M10-20-D | Ställbar spännspak, säkerhetsfunktion | 272,00 kr | 340,00 kr | Kontakta oss för att beställa | ||
| GN312-24-M10-20-E | Ställbar spännspak, säkerhetsfunktion | 272,00 kr | 340,00 kr | Kontakta oss för att beställa | ||
| GN312-24-M10-25-D | Ställbar spännspak, säkerhetsfunktion | 273,00 kr | 341,25 kr | Kontakta oss för att beställa | ||
| GN312-24-M10-25-E | Ställbar spännspak, säkerhetsfunktion | 273,00 kr | 341,25 kr | Kontakta oss för att beställa | ||
| GN312-24-M10-32-D | Ställbar spännspak, säkerhetsfunktion | 276,00 kr | 345,00 kr | Kontakta oss för att beställa | ||
| GN312-24-M10-32-E | Ställbar spännspak, säkerhetsfunktion | 276,00 kr | 345,00 kr | Kontakta oss för att beställa | ||
| GN312-24-M10-40-D | Ställbar spännspak, säkerhetsfunktion | 272,00 kr | 340,00 kr | Kontakta oss för att beställa | ||
| GN312-24-M10-40-E | Ställbar spännspak, säkerhetsfunktion | 272,00 kr | 340,00 kr | Kontakta oss för att beställa | ||
| GN312-24-M10-50-D | Ställbar spännspak, säkerhetsfunktion | 279,00 kr | 348,75 kr | Kontakta oss för att beställa | ||
| GN312-24-M10-50-E | Ställbar spännspak, säkerhetsfunktion | 279,00 kr | 348,75 kr | Kontakta oss för att beställa | ||
| GN312-24-M10-63-D | Ställbar spännspak, säkerhetsfunktion | 282,00 kr | 352,50 kr | Kontakta oss för att beställa | ||
| GN312-24-M10-63-E | Ställbar spännspak, säkerhetsfunktion | 282,00 kr | 352,50 kr | Kontakta oss för att beställa | ||
| GN312-24-M10-80-D | Ställbar spännspak, säkerhetsfunktion | 287,00 kr | 358,75 kr | Kontakta oss för att beställa | ||
| GN312-24-M10-80-E | Ställbar spännspak, säkerhetsfunktion | 287,00 kr | 358,75 kr | Kontakta oss för att beställa | ||
| GN312-28-M12-20-D | Ställbar spännspak, säkerhetsfunktion | 288,00 kr | 360,00 kr | Kontakta oss för att beställa | ||
| GN312-28-M12-20-E | Ställbar spännspak, säkerhetsfunktion | 288,00 kr | 360,00 kr | Kontakta oss för att beställa | ||
| GN312-28-M12-25-D | Ställbar spännspak, säkerhetsfunktion | 288,00 kr | 360,00 kr | Kontakta oss för att beställa | ||
| GN312-28-M12-25-E | Ställbar spännspak, säkerhetsfunktion | 288,00 kr | 360,00 kr | Kontakta oss för att beställa | ||
| GN312-28-M12-32-D | Ställbar spännspak, säkerhetsfunktion | 290,00 kr | 362,50 kr | Kontakta oss för att beställa | ||
| GN312-28-M12-32-E | Ställbar spännspak, säkerhetsfunktion | 290,00 kr | 362,50 kr | Kontakta oss för att beställa | ||
| GN312-28-M12-40-D | Ställbar spännspak, säkerhetsfunktion | 285,00 kr | 356,25 kr | Kontakta oss för att beställa | ||
| GN312-28-M12-40-E | Ställbar spännspak, säkerhetsfunktion | 285,00 kr | 356,25 kr | Kontakta oss för att beställa | ||
| GN312-28-M12-50-D | Ställbar spännspak, säkerhetsfunktion | 289,00 kr | 361,25 kr | Kontakta oss för att beställa | ||
| GN312-28-M12-50-E | Ställbar spännspak, säkerhetsfunktion | 289,00 kr | 361,25 kr | Kontakta oss för att beställa | ||
| GN312-28-M12-63-D | Ställbar spännspak, säkerhetsfunktion | 294,00 kr | 367,50 kr | Kontakta oss för att beställa | ||
| GN312-28-M12-63-E | Ställbar spännspak, säkerhetsfunktion | 294,00 kr | 367,50 kr | Kontakta oss för att beställa | ||
| GN312-28-M12-80-D | Ställbar spännspak, säkerhetsfunktion | 305,00 kr | 381,25 kr | Kontakta oss för att beställa | ||
| GN312-28-M12-80-E | Ställbar spännspak, säkerhetsfunktion | 305,00 kr | 381,25 kr | Kontakta oss för att beställa | ||
| GN312-33-M16-32-D | Ställbar spännspak, säkerhetsfunktion | 369,00 kr | 461,25 kr | Kontakta oss för att beställa | ||
| GN312-33-M16-32-E | Ställbar spännspak, säkerhetsfunktion | 369,00 kr | 461,25 kr | Kontakta oss för att beställa | ||
| GN312-33-M16-40-D | Ställbar spännspak, säkerhetsfunktion | 367,00 kr | 458,75 kr | Kontakta oss för att beställa | ||
| GN312-33-M16-40-E | Ställbar spännspak, säkerhetsfunktion | 367,00 kr | 458,75 kr | Kontakta oss för att beställa | ||
| GN312-33-M16-50-D | Ställbar spännspak, säkerhetsfunktion | 371,00 kr | 463,75 kr | Kontakta oss för att beställa | ||
| GN312-33-M16-50-E | Ställbar spännspak, säkerhetsfunktion | 371,00 kr | 463,75 kr | Kontakta oss för att beställa | ||
| GN312-33-M16-63-D | Ställbar spännspak, säkerhetsfunktion | 383,00 kr | 478,75 kr | Kontakta oss för att beställa | ||
| GN312-33-M16-63-E | Ställbar spännspak, säkerhetsfunktion | 383,00 kr | 478,75 kr | Kontakta oss för att beställa | ||
| GN312-33-M16-80-D | Ställbar spännspak, säkerhetsfunktion | 422,00 kr | 527,50 kr | Kontakta oss för att beställa | ||
| GN312-33-M16-80-E | Ställbar spännspak, säkerhetsfunktion | 422,00 kr | 527,50 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
