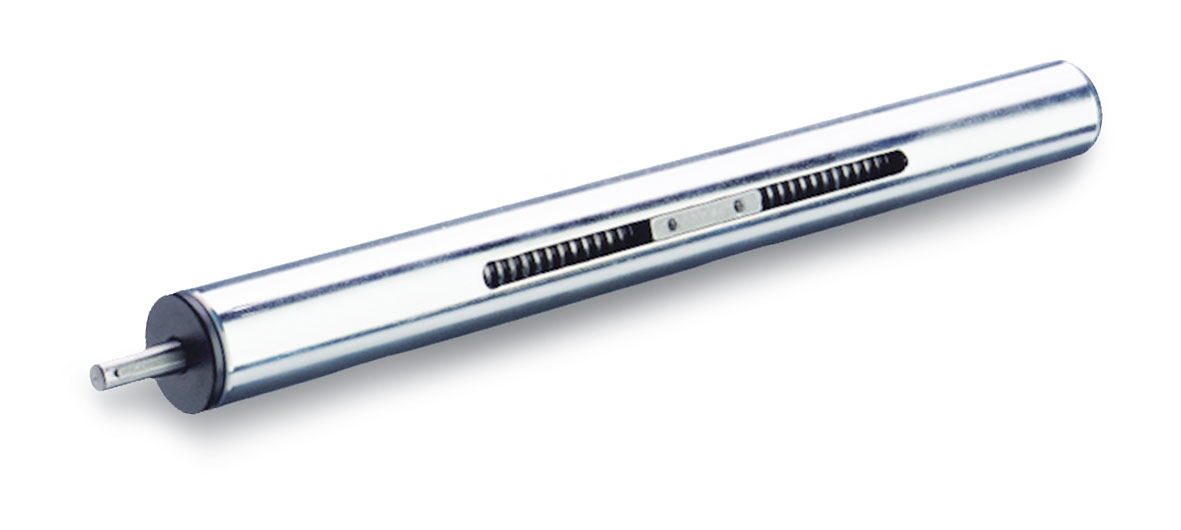

Linjärt ställdon GN291 med cylinder i förkromat stål
Cylindriskt, linjärt ställdon.
Typ R1: högergängad trapetsgänga, tapp i den ena änden.
Typ R2: högergängad trapetsgänga tapp i båda ändar.
Typ L1: vänstergängad trapetsgänga tapp i den ena änden.
Typ L2: vänstergängad trapetsgänga tapp i båda ändar.
SCR: förkromat rör, DIN2391.
Trapetsgängad spindel i stål.
Trapetsmutter i brons.
Ändplugg i plast.

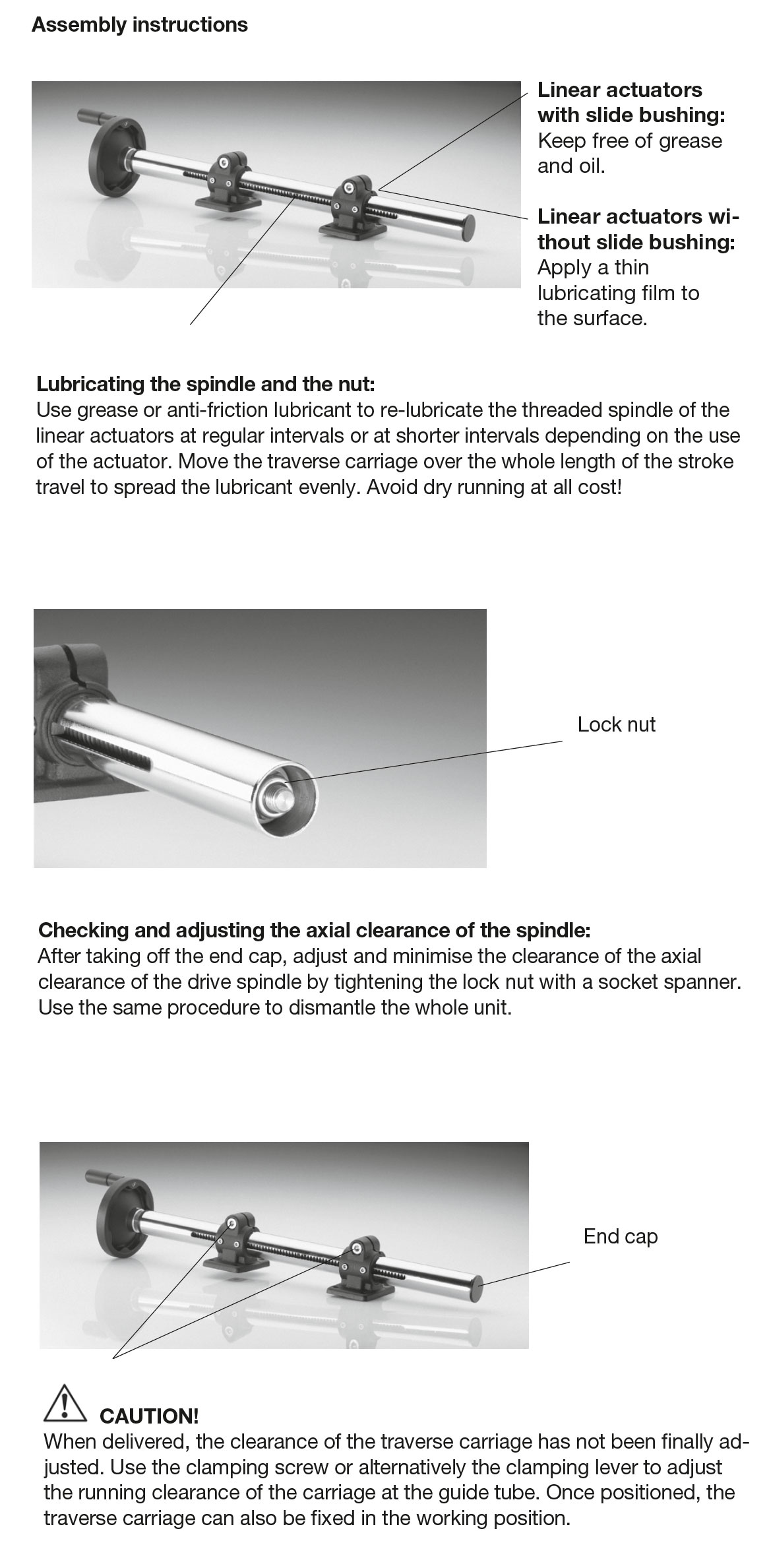

Se bild 2 för instruktioner, krav och rekommendationer.
Beställningsexempel: GN291-30-150-R1-SCR
CAD-filer

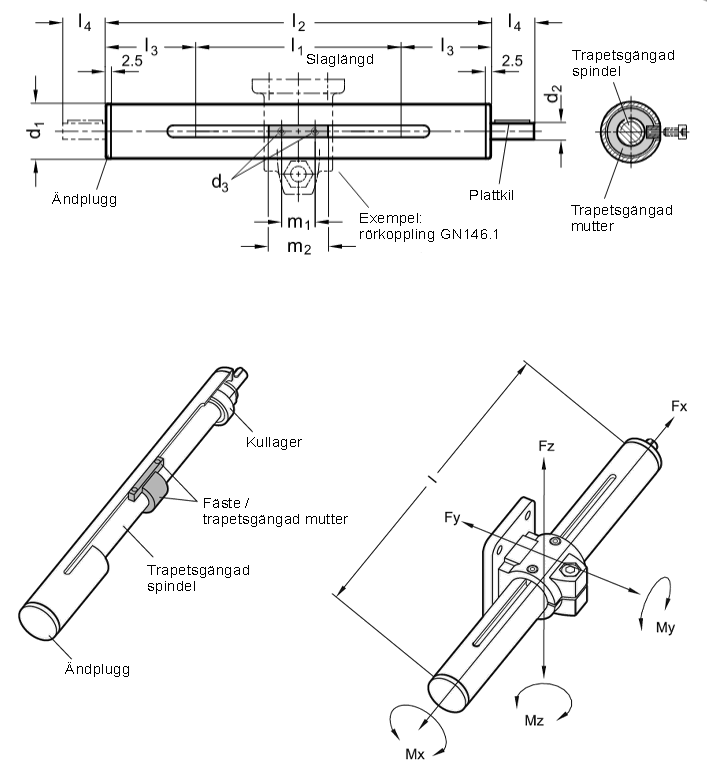

| d1 | l1 | Max. slaglängd vid specialbeställning | Trapetsgängad spindel | d2 | d3 | l2 | l3 | l4 | m1 | m2 | För plattkil DIN6885 | ||||
| 18 | 65 | 165 | 265 | - | - | 350 | TR10x3 | 6 | M 3 | l1+140 | 70 | 16 | 17 | 24 | 2x2x12 |
| 30 | 100 | 150 | 200 | 300 | - | 1250 | TR14x4 | 8 | M 4 | l1+205 | 102,5 | 16 | 23 | 38 | 2x2x12 |
| 40 | 70 | 170 | 220 | 270 | 320 | 1570 | TR20x4 | 12 | M 5 | l1+235 | 117,5 | 17 | 42 | 54 | 4x4x12 |
| 50 | 65 | 115 | 215 | 265 | 315 | 1565 | TR20x4 | 12 | M 6 | l1+240 | 120 | 18 | 42 | 54 | 4x4x12 |
| 60 | 220 | 720 | - | - | - | 1520 | TR24x5 | 14 | M 8 | l1+285 | 142,5 | 19 | 58 | 70 | 5x5x16 |
| d1 | Fx (N) | Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | |||||||||
| l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | ||||||||||
| 18 | 400 | 80 | - | - | 65 | - | - | 1,5 | 4,5 | 4,5 | |||||
| 30 | 850 | 500 | 70 | 15 | 550 | 55 | 10 | 6,5 | 15 | 15 | |||||
| 40 | 1100 | 2150 | 250 | 65 | 1900 | 150 | 50 | 15 | 42 | 42 | |||||
| 50 | 1750 | 3100 | 650 | 150 | 3100 | 650 | 150 | 29 | 69 | 69 | |||||
| 60 | 2600 | 4550 | 1500 | 400 | 4550 | 1400 | 350 | 45 | 125 | 125 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN291-18-165-L1-SCR | Linjärt ställdon, cylindriskt | 3 436,00 kr | 4 295,00 kr | Kontakta oss för att beställa | ||
| GN291-18-165-R1-SCR | Linjärt ställdon, cylindriskt | 3 436,00 kr | 4 295,00 kr | Kontakta oss för att beställa | ||
| GN291-18-265-L1-SCR | Linjärt ställdon, cylindriskt | 3 802,00 kr | 4 752,50 kr | Kontakta oss för att beställa | ||
| GN291-18-265-R1-SCR | Linjärt ställdon, cylindriskt | 3 802,00 kr | 4 752,50 kr | Kontakta oss för att beställa | ||
| GN291-18-65-L1-SCR | Linjärt ställdon, cylindriskt | 3 011,00 kr | 3 763,75 kr | Kontakta oss för att beställa | ||
| GN291-18-65-R1-SCR | Linjärt ställdon, cylindriskt | 3 011,00 kr | 3 763,75 kr | Kontakta oss för att beställa | ||
| GN291-30-100-L1-SCR | Linjärt ställdon, cylindriskt | 4 399,00 kr | 5 498,75 kr | Kontakta oss för att beställa | ||
| GN291-30-100-R1-SCR | Linjärt ställdon, cylindriskt | 4 399,00 kr | 5 498,75 kr | Kontakta oss för att beställa | ||
| GN291-30-150-L1-SCR | Linjärt ställdon, cylindriskt | 4 620,00 kr | 5 775,00 kr | Kontakta oss för att beställa | ||
| GN291-30-150-R1-SCR | Linjärt ställdon, cylindriskt | 4 620,00 kr | 5 775,00 kr | Kontakta oss för att beställa | ||
| GN291-30-200-L1-SCR | Linjärt ställdon, cylindriskt | 4 841,00 kr | 6 051,25 kr | Kontakta oss för att beställa | ||
| GN291-30-200-R1-SCR | Linjärt ställdon, cylindriskt | 4 841,00 kr | 6 051,25 kr | Kontakta oss för att beställa | ||
| GN291-30-300-L1-SCR | Linjärt ställdon, cylindriskt | 5 283,00 kr | 6 603,75 kr | Kontakta oss för att beställa | ||
| GN291-30-300-R1-SCR | Linjärt ställdon, cylindriskt | 5 283,00 kr | 6 603,75 kr | Kontakta oss för att beställa | ||
| GN291-40-170-L1-SCR | Linjärt ställdon, cylindriskt | 5 132,00 kr | 6 415,00 kr | Kontakta oss för att beställa | ||
| GN291-40-170-R1-SCR | Linjärt ställdon, cylindriskt | 5 132,00 kr | 6 415,00 kr | Kontakta oss för att beställa | ||
| GN291-40-220-L1-SCR | Linjärt ställdon, cylindriskt | 5 353,00 kr | 6 691,25 kr | Kontakta oss för att beställa | ||
| GN291-40-270-L1-SCR | Linjärt ställdon, cylindriskt | 5 574,00 kr | 6 967,50 kr | Kontakta oss för att beställa | ||
| GN291-40-270-R1-SCR | Linjärt ställdon, cylindriskt | 5 574,00 kr | 6 967,50 kr | Kontakta oss för att beställa | ||
| GN291-40-320-L1-SCR | Linjärt ställdon, cylindriskt | 5 794,00 kr | 7 242,50 kr | Kontakta oss för att beställa | ||
| GN291-40-320-R1-SCR | Linjärt ställdon, cylindriskt | 5 794,00 kr | 7 242,50 kr | Kontakta oss för att beställa | ||
| GN291-40-70-L1-SCR | Linjärt ställdon, cylindriskt | 4 691,00 kr | 5 863,75 kr | Kontakta oss för att beställa | ||
| GN291-40-70-R1-SCR | Linjärt ställdon, cylindriskt | 4 691,00 kr | 5 863,75 kr | Kontakta oss för att beställa | ||
| GN291-50-115-L1-SCR | Linjärt ställdon, cylindriskt | 5 008,00 kr | 6 260,00 kr | Kontakta oss för att beställa | ||
| GN291-50-115-R1-SCR | Linjärt ställdon, cylindriskt | 5 008,00 kr | 6 260,00 kr | Kontakta oss för att beställa | ||
| GN291-50-215-L1-SCR | Linjärt ställdon, cylindriskt | 5 464,00 kr | 6 830,00 kr | Kontakta oss för att beställa | ||
| GN291-50-215-R1-SCR | Linjärt ställdon, cylindriskt | 5 464,00 kr | 6 830,00 kr | Kontakta oss för att beställa | ||
| GN291-50-265-L1-SCR | Linjärt ställdon, cylindriskt | 5 692,00 kr | 7 115,00 kr | Kontakta oss för att beställa | ||
| GN291-50-265-R1-SCR | Linjärt ställdon, cylindriskt | 5 692,00 kr | 7 115,00 kr | Kontakta oss för att beställa | ||
| GN291-50-315-L1-SCR | Linjärt ställdon, cylindriskt | 5 920,00 kr | 7 400,00 kr | Kontakta oss för att beställa | ||
| GN291-50-315-R1-SCR | Linjärt ställdon, cylindriskt | 5 920,00 kr | 7 400,00 kr | Kontakta oss för att beställa | ||
| GN291-50-65-L1-SCR | Linjärt ställdon, cylindriskt | 4 780,00 kr | 5 975,00 kr | Kontakta oss för att beställa | ||
| GN291-50-65-R1-SCR | Linjärt ställdon, cylindriskt | 4 780,00 kr | 5 975,00 kr | Kontakta oss för att beställa | ||
| GN291-60-220-L1-SCR | Linjärt ställdon, cylindriskt | 5 925,00 kr | 7 406,25 kr | Kontakta oss för att beställa | ||
| GN291-60-220-R1-SCR | Linjärt ställdon, cylindriskt | 5 925,00 kr | 7 406,25 kr | Kontakta oss för att beställa | ||
| GN291-60-720-L1-SCR | Linjärt ställdon, cylindriskt | 8 604,00 kr | 10 755,00 kr | Kontakta oss för att beställa | ||
| GN291-60-720-R1-SCR | Linjärt ställdon, cylindriskt | 8 604,00 kr | 10 755,00 kr | Kontakta oss för att beställa | ||
