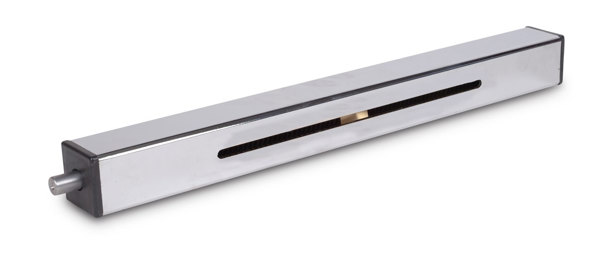

Linjärt ställdon i förkromat stål, fyrkantsprofil

Linjärt ställdon GN291.1 i förkromat stål, fyrkantsprofil

Linjärt ställdon med fyrkantsprofil i förkromat stål.

Typ R1: högergängad trapetsgänga, tapp i den ena änden.
Typ R2: högergängad trapetsgänga tapp i båda ändar.
Typ L1: vänstergängad trapetsgänga tapp i den ena änden.
Typ L2: vänstergängad trapetsgänga tapp i båda ändar.

SCR: förkromad fyrkantsprofil.
Trapetsgängad spindel i stål.
Trapetsmutter i brons.
Ändplugg i plast.

Se bild 2 för instruktioner, krav och rekommendationer.

Beställningsexempel: GN291.1-30-300-L1-SCR

Relaterade produkter

GN291
GN9234

CAD-filer

Linjärt ställdon i förkromat stål, fyrkantsprofil
sl1Max. slaglängd vid specialbeställningTrapetsgängad spindeld1d2l2l3l4m1m2För plattkil DIN6885
30100150200300-1250TR14x48M 4l1+2101051623382x2x12
40701702202703201570TR20x412M 5l1+2401201742544x4x12
50651152152653151565TR20x412M 6l1+245122,51842544x4x12
sFx (N)Fy (N)Fz (N)Mx (Nm)My (Nm)Mz (Nm)
l = 500l = 1000l = 1500l = 500l = 1000l = 1500
30850500701555055106,51515
401100215025065190015050154242
50175031006501503100650150296969
Art.nrBenämningKr/st ex.moms Kr/st ink.moms
GN291.1-30-100-L1-SCRLinjärt ställdon, fyrkantsprofil4 399,00 kr5 498,75 krKontakta oss för att beställa
GN291.1-30-100-R1-SCRLinjärt ställdon, fyrkantsprofil4 399,00 kr5 498,75 krKontakta oss för att beställa
GN291.1-30-150-L1-SCRLinjärt ställdon, fyrkantsprofil4 448,00 kr5 560,00 krKontakta oss för att beställa
GN291.1-30-150-R1-SCRLinjärt ställdon, fyrkantsprofil4 448,00 kr5 560,00 krKontakta oss för att beställa
GN291.1-30-200-L1-SCRLinjärt ställdon, fyrkantsprofil4 841,00 kr6 051,25 krKontakta oss för att beställa
GN291.1-30-200-R1-SCRLinjärt ställdon, fyrkantsprofil4 841,00 kr6 051,25 krKontakta oss för att beställa
GN291.1-30-300-L1-SCRLinjärt ställdon, fyrkantsprofil5 283,00 kr6 603,75 krKontakta oss för att beställa
GN291.1-30-300-R1-SCRLinjärt ställdon, fyrkantsprofil5 283,00 kr6 603,75 krKontakta oss för att beställa
GN291.1-40-170-L1-SCRLinjärt ställdon, fyrkantsprofil5 132,00 kr6 415,00 krKontakta oss för att beställa
GN291.1-40-170-R1-SCRLinjärt ställdon, fyrkantsprofil5 132,00 kr6 415,00 krKontakta oss för att beställa
GN291.1-40-220-L1-SCRLinjärt ställdon, fyrkantsprofil5 353,00 kr6 691,25 krKontakta oss för att beställa
GN291.1-40-220-R1-SCRLinjärt ställdon, fyrkantsprofil5 353,00 kr6 691,25 krKontakta oss för att beställa
GN291.1-40-270-L1-SCRLinjärt ställdon, fyrkantsprofil5 574,00 kr6 967,50 krKontakta oss för att beställa
GN291.1-40-270-R1-SCRLinjärt ställdon, fyrkantsprofil5 574,00 kr6 967,50 krKontakta oss för att beställa
GN291.1-40-320-L1-SCRLinjärt ställdon, fyrkantsprofil5 794,00 kr7 242,50 krKontakta oss för att beställa
GN291.1-40-320-R1-SCRLinjärt ställdon, fyrkantsprofil5 794,00 kr7 242,50 krKontakta oss för att beställa
GN291.1-40-70-L1-SCRLinjärt ställdon, fyrkantsprofil4 691,00 kr5 863,75 krKontakta oss för att beställa
GN291.1-40-70-R1-SCRLinjärt ställdon, fyrkantsprofil4 691,00 kr5 863,75 krKontakta oss för att beställa
GN291.1-50-115-L1-SCRLinjärt ställdon, fyrkantsprofil5 008,00 kr6 260,00 krKontakta oss för att beställa
GN291.1-50-115-R1-SCRLinjärt ställdon, fyrkantsprofil5 008,00 kr6 260,00 krKontakta oss för att beställa
GN291.1-50-215-L1-SCRLinjärt ställdon, fyrkantsprofil5 464,00 kr6 830,00 krKontakta oss för att beställa
GN291.1-50-215-R1-SCRLinjärt ställdon, fyrkantsprofil5 464,00 kr6 830,00 krKontakta oss för att beställa
GN291.1-50-265-L1-SCRLinjärt ställdon, fyrkantsprofil5 487,00 kr6 858,75 krKontakta oss för att beställa
GN291.1-50-265-R1-SCRLinjärt ställdon, fyrkantsprofil5 487,00 kr6 858,75 krKontakta oss för att beställa
GN291.1-50-315-L1-SCRLinjärt ställdon, fyrkantsprofil5 920,00 kr7 400,00 krKontakta oss för att beställa
GN291.1-50-315-R1-SCRLinjärt ställdon, fyrkantsprofil5 920,00 kr7 400,00 krKontakta oss för att beställa
GN291.1-50-65-R1-SCRLinjärt ställdon, fyrkantsprofil4 780,00 kr5 975,00 krKontakta oss för att beställa

Scrolla i sidled för fler kolumner
