Ledad rörkoppling GN285 NI i rostfritt stål

Ledad rörkoppling i blästrad eller svartlackerad aluminium.

Beställningsexempel: GN285-B14-B14-2-NI

Relaterade produkter

GN287 NI

GN283 NI

CAD-filer

STEP (*.step)

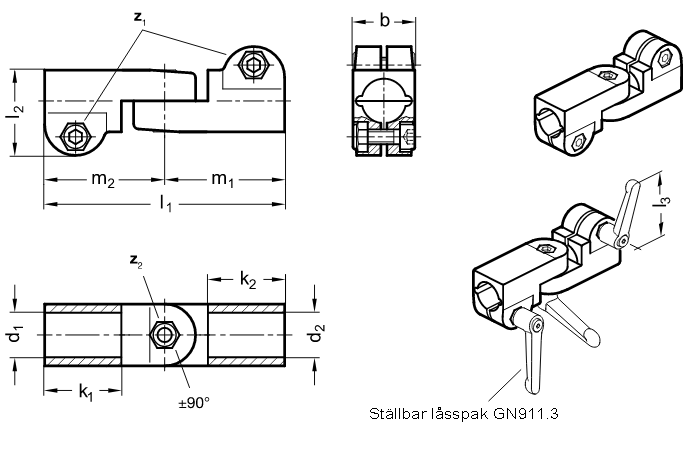

Ledad rörkoppling i rostfritt stål - ritning

d1	d2				b	k1	k2	l1	l2	m1	m2	z1	z2	l3 (passande låsspak GN911)
														För z1	För z2
12	12	14	15	-	25	31,5	31,5	97	34,5	48,5	48,5	M6X20	M6X20	-	45 / 63
12	16	18	20	-	25	31,5	31,5	97	34,5	48,5	48,5	M6X20	M6X20	-	45 / 63
14	14	15	16	-	25	31,5	31,5	97	34,5	48,5	48,5	M6X20	M6X20	-	45 / 63
14	18	20	-	-	25	31,5	31,5	97	34,5	48,5	48,5	M6X20	M6X20	-	45 / 63
15	15	16	18	20	25	31,5	31,5	97	34,5	48,5	48,5	M6X20	M6X20	-	45 / 63
16	16	18	20	-	25	31,5	31,5	97	34,5	48,5	48,5	M6X20	M6X20	-	45 / 63
18	18	20	-	-	25	31,5	31,5	97	34,5	48,5	48,5	M6X20	M6X20	63	45 / 63
20	20	-	-	-	25	31,5	31,5	97	34,5	48,5	48,5	M6X20	M6X20	45 / 63	45 / 63

Art.nr	Benämning	Kr/st ex.moms		Kr/st ink.moms
Art.nr	Benämning	Kr/st ex.moms		Kr/st ink.moms
GN285-B12-B12-2-NI	Rörkoppling	886,00 kr	1 107,50 kr		Kontakta oss för att beställa
GN285-B12-B14-2-NI	Rörkoppling	886,00 kr	1 107,50 kr		Kontakta oss för att beställa
GN285-B12-B15-2-NI	Rörkoppling	886,00 kr	1 107,50 kr		Kontakta oss för att beställa
GN285-B12-B16-2-NI	Rörkoppling	886,00 kr	1 107,50 kr		Kontakta oss för att beställa
GN285-B12-B18-2-NI	Rörkoppling	886,00 kr	1 107,50 kr		Kontakta oss för att beställa
GN285-B12-B20-2-NI	Rörkoppling	886,00 kr	1 107,50 kr		Kontakta oss för att beställa
GN285-B14-B14-2-NI	Rörkoppling	890,00 kr	1 112,50 kr		Kontakta oss för att beställa
GN285-B14-B15-2-NI	Rörkoppling	890,00 kr	1 112,50 kr		Kontakta oss för att beställa
GN285-B14-B16-2-NI	Rörkoppling	890,00 kr	1 112,50 kr		Kontakta oss för att beställa
GN285-B14-B18-2-NI	Rörkoppling	890,00 kr	1 112,50 kr		Kontakta oss för att beställa
GN285-B14-B20-2-NI	Rörkoppling	890,00 kr	1 112,50 kr		Kontakta oss för att beställa
GN285-B15-B15-2-NI	Rörkoppling	890,00 kr	1 112,50 kr		Kontakta oss för att beställa
GN285-B15-B16-2-NI	Rörkoppling	890,00 kr	1 112,50 kr		Kontakta oss för att beställa
GN285-B15-B18-2-NI	Rörkoppling	890,00 kr	1 112,50 kr		Kontakta oss för att beställa
GN285-B15-B20-2-NI	Rörkoppling	890,00 kr	1 112,50 kr		Kontakta oss för att beställa
GN285-B16-B16-2-NI	Rörkoppling	895,00 kr	1 118,75 kr		Kontakta oss för att beställa
GN285-B16-B18-2-NI	Rörkoppling	895,00 kr	1 118,75 kr		Kontakta oss för att beställa
GN285-B16-B20-2-NI	Rörkoppling	895,00 kr	1 118,75 kr		Kontakta oss för att beställa
GN285-B18-B18-2-NI	Rörkoppling	895,00 kr	1 118,75 kr		Kontakta oss för att beställa
GN285-B18-B20-2-NI	Rörkoppling	895,00 kr	1 118,75 kr		Kontakta oss för att beställa
GN285-B20-B20-2-NI	Rörkoppling	899,00 kr	1 123,75 kr		Kontakta oss för att beställa

Scrolla i sidled för fler kolumner
