Ledad rörkoppling GN283 NI i rostfritt stål
Ledad rörkoppling i rostfritt stål.
Beställningsexempel: GN283-B14-B15-2-NI
CAD-filer

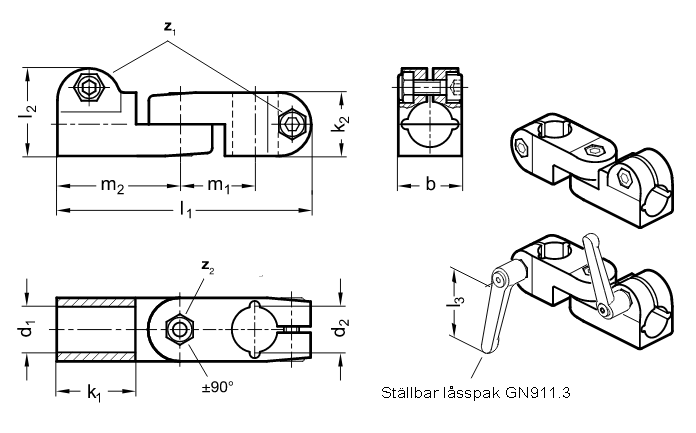

| d1 | d2 | b | k1 | k2 | l1 | l2 | m1 | m2 | z1 | z2 | l3 (passande låsspak GN911) | ||||||
| width | locations | location | För z1 | För z2 | |||||||||||||
| 12 | 12 | 14 | 15 | 16 | 18 | 20 | 25 | 31,5 | 25 | 100 | 34,5 | 29,5 | 48,5 | M6X20 | M6X20 | - | 45 / 63 |
| 14 | 12 | 14 | 15 | 16 | 18 | 20 | 25 | 31,5 | 25 | 100 | 34,5 | 29,5 | 48,5 | M6X20 | M6X20 | - | 45 / 63 |
| 15 | 12 | 14 | 15 | 16 | 18 | 20 | 25 | 31,5 | 25 | 100 | 34,5 | 29,5 | 48,5 | M6X20 | M6X20 | - | 45 / 63 |
| 16 | 12 | 14 | 15 | 16 | 18 | 20 | 25 | 31,5 | 25 | 100 | 34,5 | 29,5 | 48,5 | M6X20 | M6X20 | - | 45 / 63 |
| 18 | 12 | 14 | 15 | 16 | 18 | 20 | 25 | 31,5 | 25 | 100 | 34,5 | 29,5 | 48,5 | M6X20 | M6X20 | 63 | 45 / 63 |
| 20 | 12 | 14 | 15 | 16 | 18 | 20 | 25 | 31,5 | 25 | 100 | 34,5 | 29,5 | 48,5 | M6X20 | M6X20 | 45 / 63 | 45 / 63 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN283-B12-B12-2-NI | Rostfri, ledad rörkoppling | 835,00 kr | 1 043,75 kr | |||
| GN283-B12-B14-2-NI | Rostfri, ledad rörkoppling | 835,00 kr | 1 043,75 kr | |||
| GN283-B12-B15-2-NI | Rostfri, ledad rörkoppling | 835,00 kr | 1 043,75 kr | |||
| GN283-B12-B16-2-NI | Rostfri, ledad rörkoppling | 835,00 kr | 1 043,75 kr | |||
| GN283-B12-B18-2-NI | Rostfri, ledad rörkoppling | 835,00 kr | 1 043,75 kr | |||
| GN283-B12-B20-2-NI | Rostfri, ledad rörkoppling | 835,00 kr | 1 043,75 kr | |||
| GN283-B14-B12-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B14-B14-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B14-B15-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B14-B16-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B14-B18-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B14-B20-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B15-B12-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B15-B14-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B15-B15-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B15-B16-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B15-B18-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B15-B20-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B16-B12-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B16-B14-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B16-B15-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B16-B16-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B16-B18-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B16-B20-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B18-B12-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B18-B14-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B18-B15-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B18-B16-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B18-B18-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B18-B20-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B20-B12-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B20-B14-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B20-B15-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B20-B16-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B20-B18-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
| GN283-B20-B20-2-NI | Rostfri, ledad rörkoppling | 839,00 kr | 1 048,75 kr | |||
Scrolla i sidled för fler kolumner
