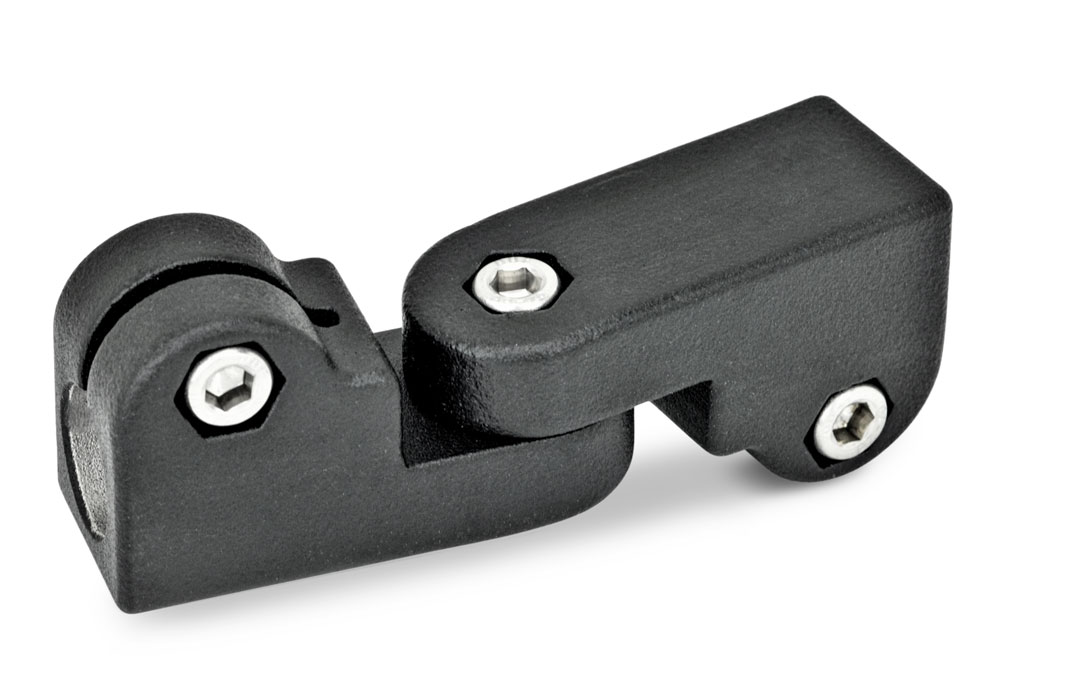

Ledad rörkoppling GN285 i blästrad eller svartlackerad aluminium
Ledad rörkoppling i blästrad eller svartlackerad aluminium.
SW: svartlackerad (pulverlack).
BL: blästrad.
Beställningsexempel: GN285-B12-B15-2-SW
CAD-filer
| d1 | d2 | b | k1 | k2 | l1 | l2 | m1 | m2 | z1 | z2 | l3 (passande låsspak 911) | |||||
| För z1 | För z2 | |||||||||||||||
| 12 | 12 | 14 | 15 | 16 | 18 | 25 | 31,5 | 31,5 | 97 | 34,5 | 48,5 | 48,5 | M6X20 | M6X20 | 63 | 45 / 63 |
| 14 | 14 | 15 | 16 | 18 | - | 25 | 31,5 | 31,5 | 97 | 34,5 | 48,5 | 48,5 | M6X20 | M6X20 | 45 / 63 | 45 / 63 |
| 15 | 15 | 16 | 18 | - | - | 25 | 31,5 | 31,5 | 97 | 34,5 | 48,5 | 48,5 | M6X20 | M6X20 | 45 / 63 | 45 / 63 |
| 16 | 16 | 18 | - | - | - | 25 | 31,5 | 31,5 | 97 | 34,5 | 48,5 | 48,5 | M6X20 | M6X20 | 45 / 63 | 45 / 63 |
| 18 | 18 | - | - | - | - | 25 | 31,5 | 31,5 | 97 | 34,5 | 48,5 | 48,5 | M6X20 | M6X20 | 45 / 63 | 45 / 63 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN285-B12-B12-2-BL | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B12-B12-2-SW | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B12-B14-2-BL | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B12-B14-2-SW | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B12-B15-2-BL | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B12-B15-2-SW | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B12-B16-2-BL | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B12-B16-2-SW | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B12-B18-2-BL | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B12-B18-2-SW | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B14-B14-2-BL | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B14-B14-2-SW | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B14-B15-2-BL | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B14-B15-2-SW | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B14-B16-2-BL | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B14-B16-2-SW | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B14-B18-2-BL | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B14-B18-2-SW | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B15-B15-2-BL | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B15-B15-2-SW | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B15-B16-2-BL | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B15-B16-2-SW | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B15-B18-2-BL | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B15-B18-2-SW | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B16-B16-2-BL | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B16-B16-2-SW | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B16-B18-2-BL | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B16-B18-2-SW | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B18-B18-2-BL | Rörkoppling | 405,00 kr | 506,25 kr | |||
| GN285-B18-B18-2-SW | Rörkoppling | 405,00 kr | 506,25 kr | |||
Scrolla i sidled för fler kolumner
