Rörkoppling GN278.1 i aluminium till linjärenhet
Rörkoppling i pulverlackerad aluminium till linjärenhet, med eller utan glidlager i plast (PTFE).
B:utan glidlager.
G: med glidlager.

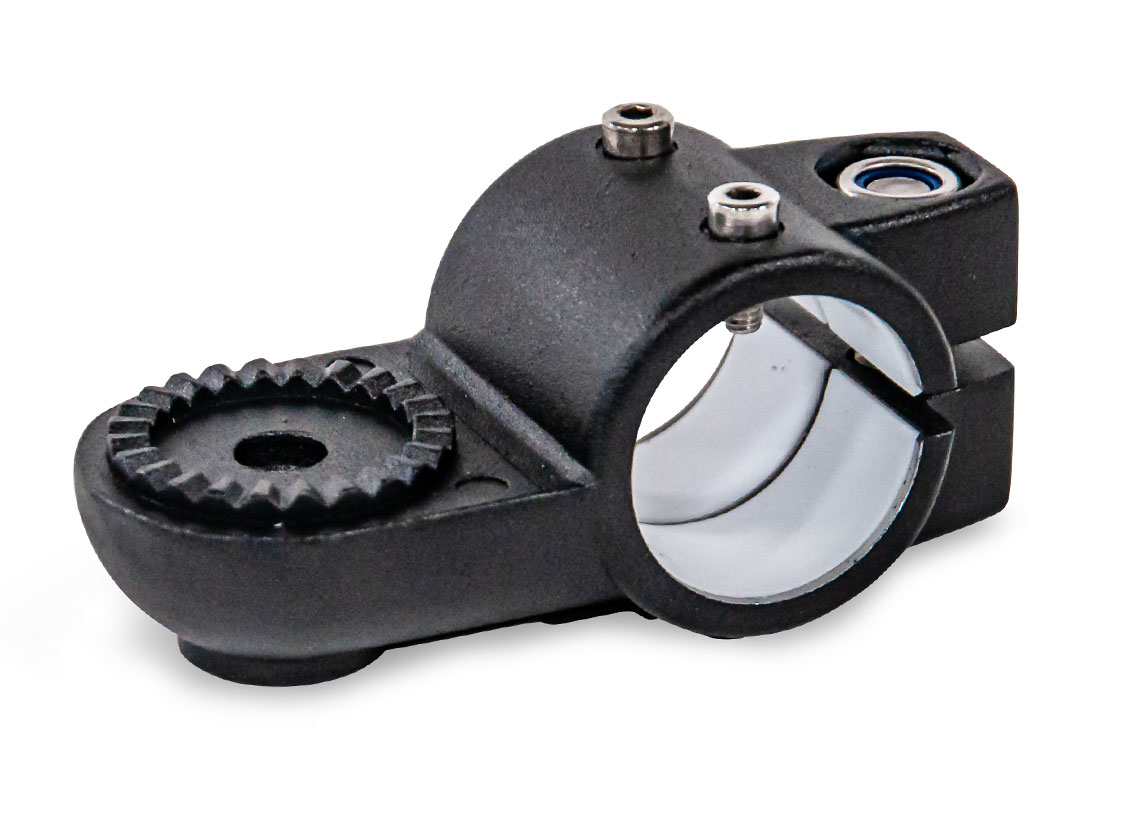

AV: förhöjd kuggkrans.

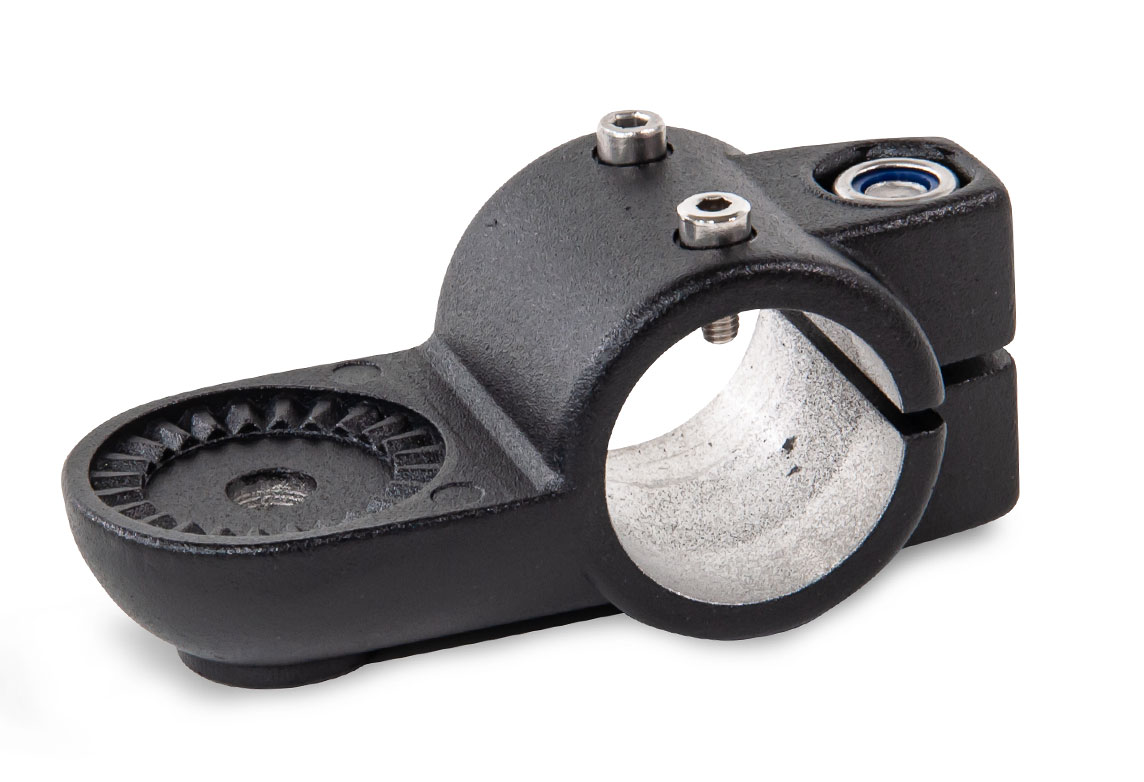

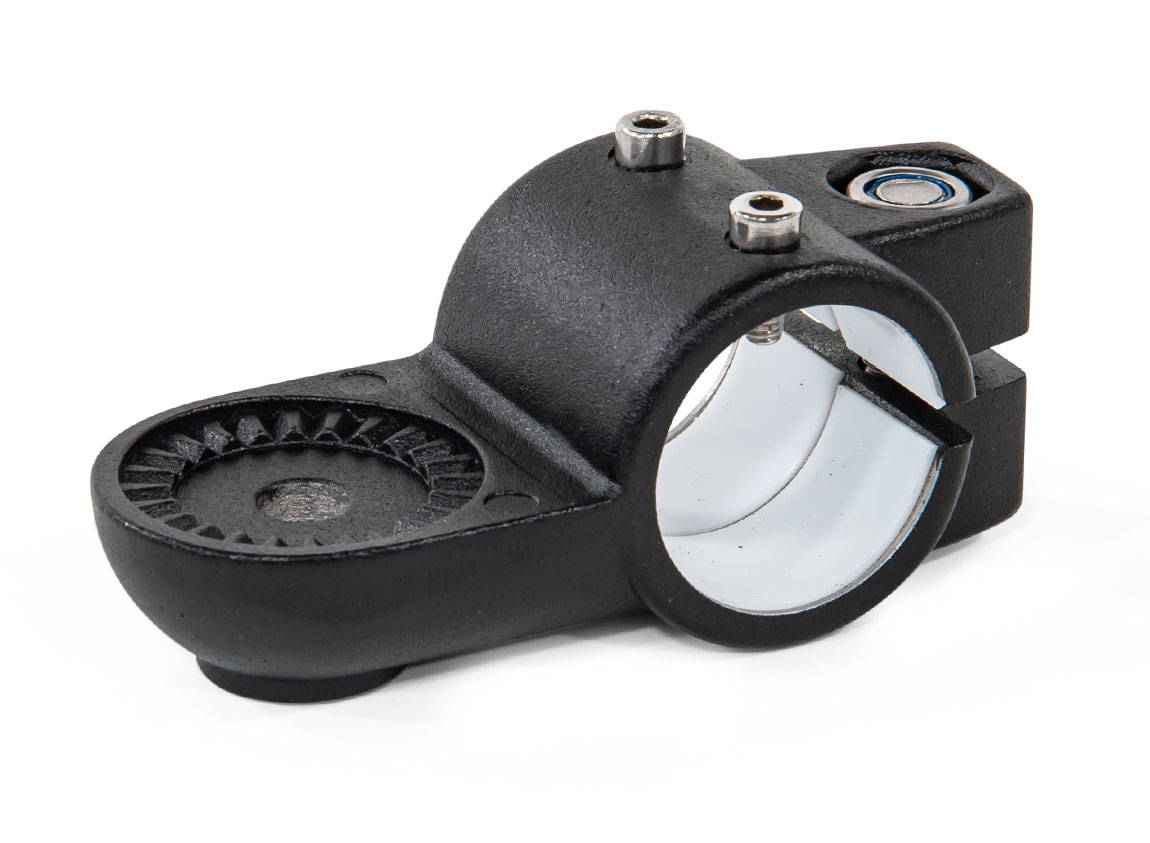

IV: försänkt kuggkrans.

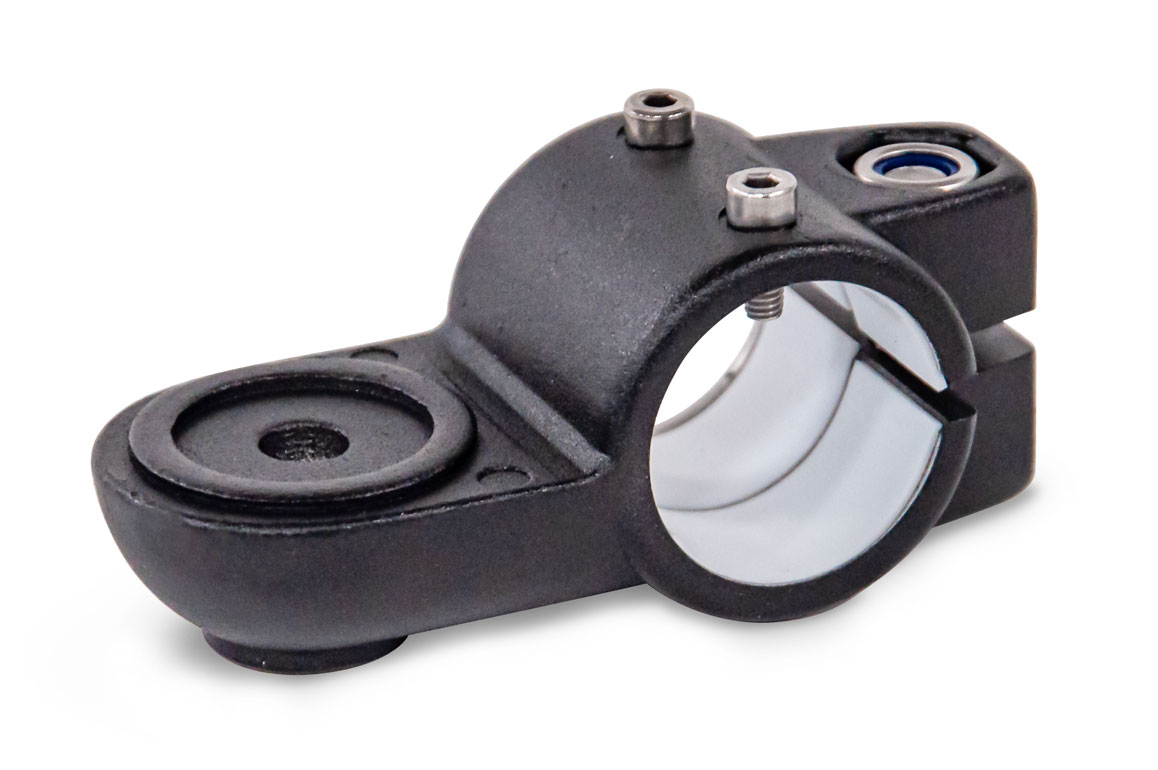

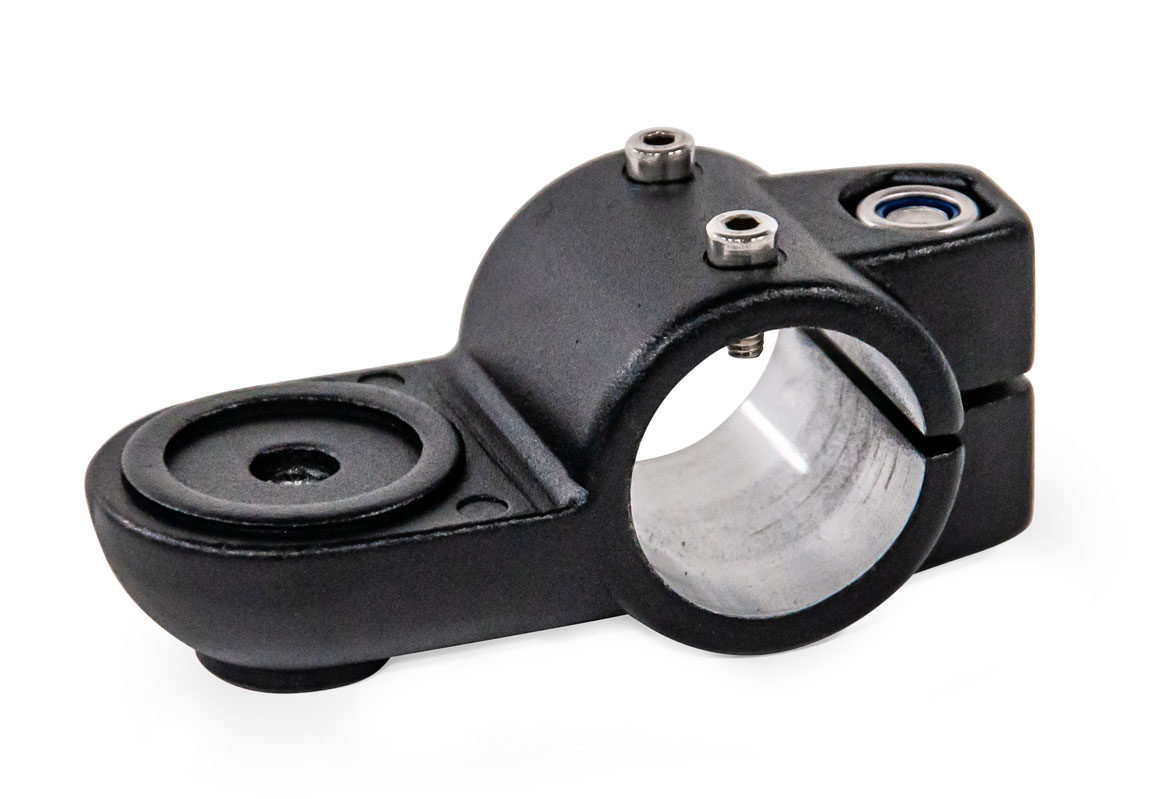

MZ: slät ring.

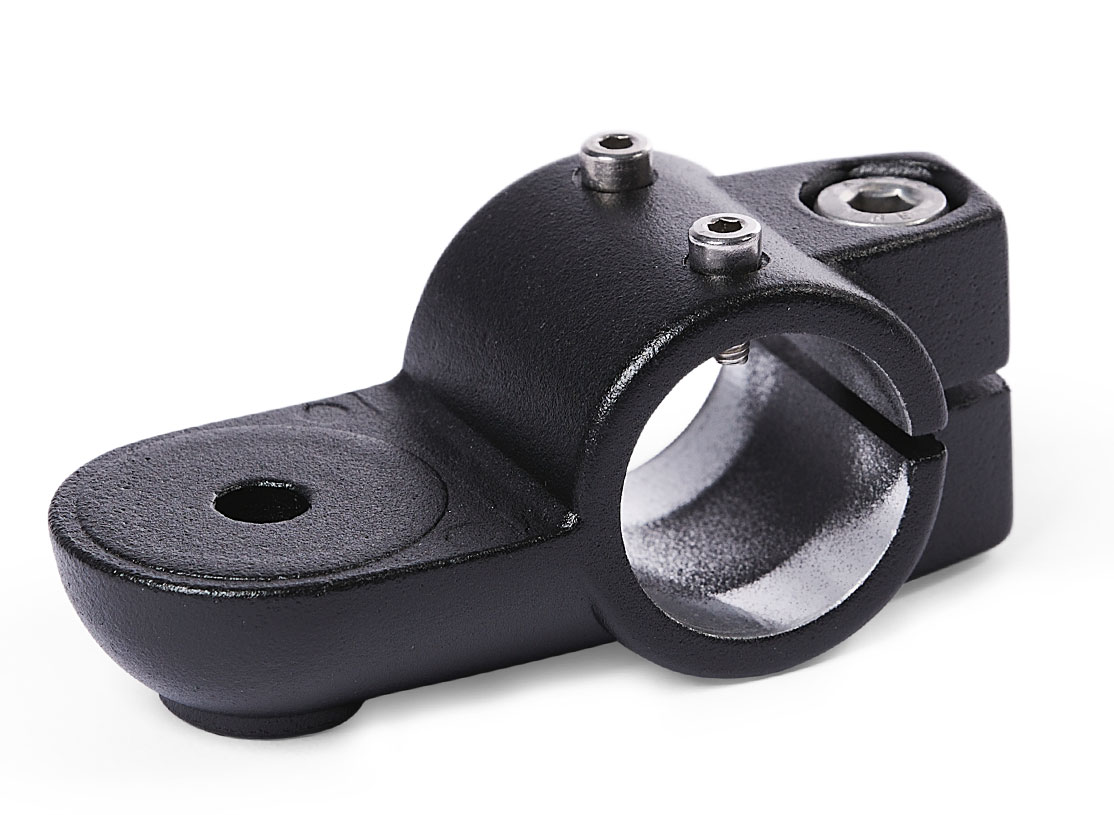

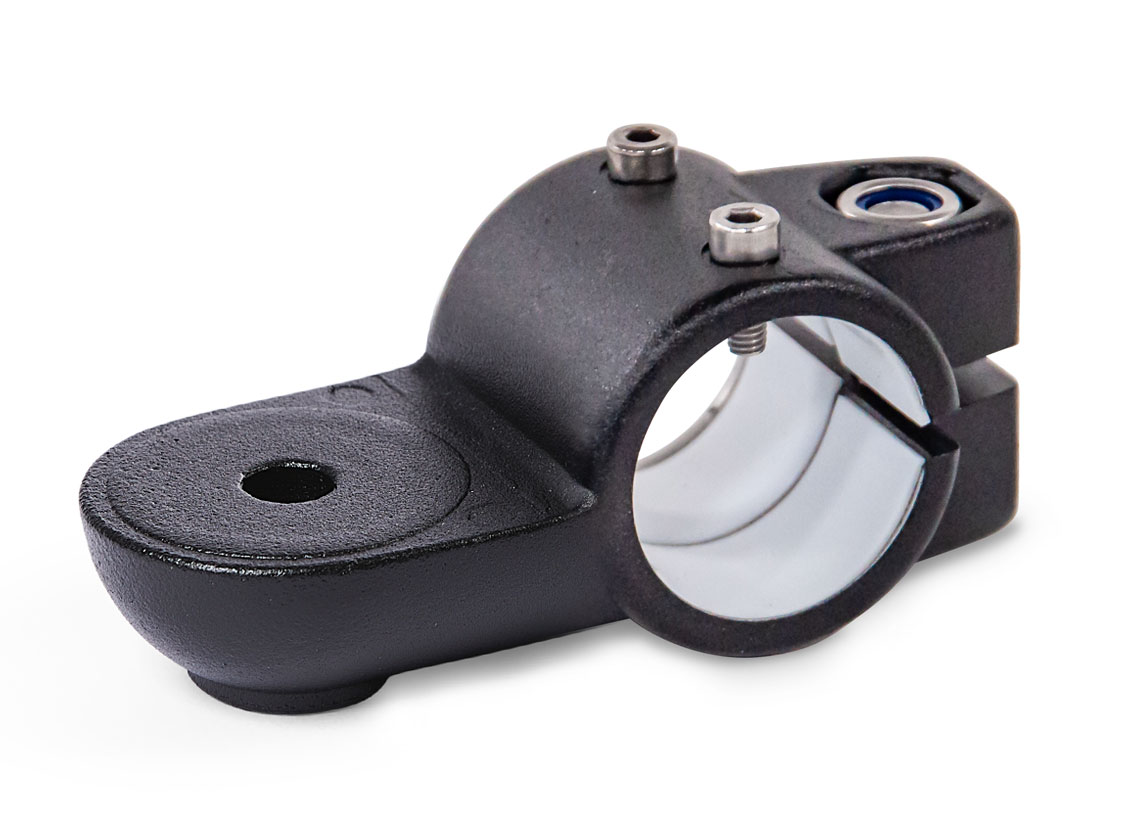

OZ: slät anliggningsyta.
Beställningsexempel: GN278.1-B40-IV-2-SW
CAD-filer
| d1 | b | d2 | d3 | k | l1 | l2 | m | s | t | z | l3 (passande låsspak GN911) |
| 30 | 40 | 8,5 | M 4 | 40 | 95 | 40 | 43 | 13 | 20 | M8X25 | 63 / 78 |
| 40 | 65 | 10,5 | M 5 | 65 | 148 | 65 | 70 | 17 | 32,5 | M10X50 | 92 |
| 50 | 65 | 10,5 | M 6 | 65 | 148 | 65 | 70 | 17 | 32,5 | M10X50 | 78 / 92 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN278.1-B30-AV-2-SW | Rörkoppling i aluminium till linjärenhet | 446,00 kr | 557,50 kr | Kontakta oss för att beställa | ||
| GN278.1-B30-IV-2-SW | Rörkoppling i aluminium till linjärenhet | 446,00 kr | 557,50 kr | Kontakta oss för att beställa | ||
| GN278.1-B30-MZ-2-SW | Rörkoppling i aluminium till linjärenhet | 446,00 kr | 557,50 kr | Kontakta oss för att beställa | ||
| GN278.1-B30-OZ-2-SW | Rörkoppling i aluminium till linjärenhet | 452,00 kr | 565,00 kr | Kontakta oss för att beställa | ||
| GN278.1-B40-AV-2-SW | Rörkoppling i aluminium till linjärenhet | 761,00 kr | 951,25 kr | Kontakta oss för att beställa | ||
| GN278.1-B40-IV-2-SW | Rörkoppling i aluminium till linjärenhet | 761,00 kr | 951,25 kr | Kontakta oss för att beställa | ||
| GN278.1-B40-MZ-2-SW | Rörkoppling i aluminium till linjärenhet | 761,00 kr | 951,25 kr | Kontakta oss för att beställa | ||
| GN278.1-B40-OZ-2-SW | Rörkoppling i aluminium till linjärenhet | 772,00 kr | 965,00 kr | Kontakta oss för att beställa | ||
| GN278.1-B50-AV-2-SW | Rörkoppling i aluminium till linjärenhet | 761,00 kr | 951,25 kr | Kontakta oss för att beställa | ||
| GN278.1-B50-IV-2-SW | Rörkoppling i aluminium till linjärenhet | 761,00 kr | 951,25 kr | Kontakta oss för att beställa | ||
| GN278.1-B50-MZ-2-SW | Rörkoppling i aluminium till linjärenhet | 761,00 kr | 951,25 kr | Kontakta oss för att beställa | ||
| GN278.1-B50-OZ-2-SW | Rörkoppling i aluminium till linjärenhet | 772,00 kr | 965,00 kr | Kontakta oss för att beställa | ||
| GN278.1-G30-AV-2-SW | Rörkoppling i aluminium till linjärenhet | 834,00 kr | 1 042,50 kr | Kontakta oss för att beställa | ||
| GN278.1-G30-IV-2-SW | Rörkoppling i aluminium till linjärenhet | 838,00 kr | 1 047,50 kr | Kontakta oss för att beställa | ||
| GN278.1-G30-MZ-2-SW | Rörkoppling i aluminium till linjärenhet | 838,00 kr | 1 047,50 kr | Kontakta oss för att beställa | ||
| GN278.1-G30-OZ-2-SW | Rörkoppling i aluminium till linjärenhet | 849,00 kr | 1 061,25 kr | Kontakta oss för att beställa | ||
| GN278.1-G40-AV-2-SW | Rörkoppling i aluminium till linjärenhet | 1 154,00 kr | 1 442,50 kr | Kontakta oss för att beställa | ||
| GN278.1-G40-IV-2-SW | Rörkoppling i aluminium till linjärenhet | 1 154,00 kr | 1 442,50 kr | Kontakta oss för att beställa | ||
| GN278.1-G40-MZ-2-SW | Rörkoppling i aluminium till linjärenhet | 1 154,00 kr | 1 442,50 kr | Kontakta oss för att beställa | ||
| GN278.1-G40-OZ-2-SW | Rörkoppling i aluminium till linjärenhet | 1 169,00 kr | 1 461,25 kr | Kontakta oss för att beställa | ||
| GN278.1-G50-AV-2-SW | Rörkoppling i aluminium till linjärenhet | 1 351,00 kr | 1 688,75 kr | Kontakta oss för att beställa | ||
| GN278.1-G50-IV-2-SW | Rörkoppling i aluminium till linjärenhet | 1 351,00 kr | 1 688,75 kr | Kontakta oss för att beställa | ||
| GN278.1-G50-MZ-2-SW | Rörkoppling i aluminium till linjärenhet | 1 351,00 kr | 1 688,75 kr | Kontakta oss för att beställa | ||
| GN278.1-G50-OZ-2-SW | Rörkoppling i aluminium till linjärenhet | 1 370,00 kr | 1 712,50 kr | Kontakta oss för att beställa | ||
