Svängbart fäste GN274.1 i aluminium till linjärenhet
Svängbart fäste i pulverlackerad aluminium till linjärenhet, med eller utan glidlager i plast (PTFE).

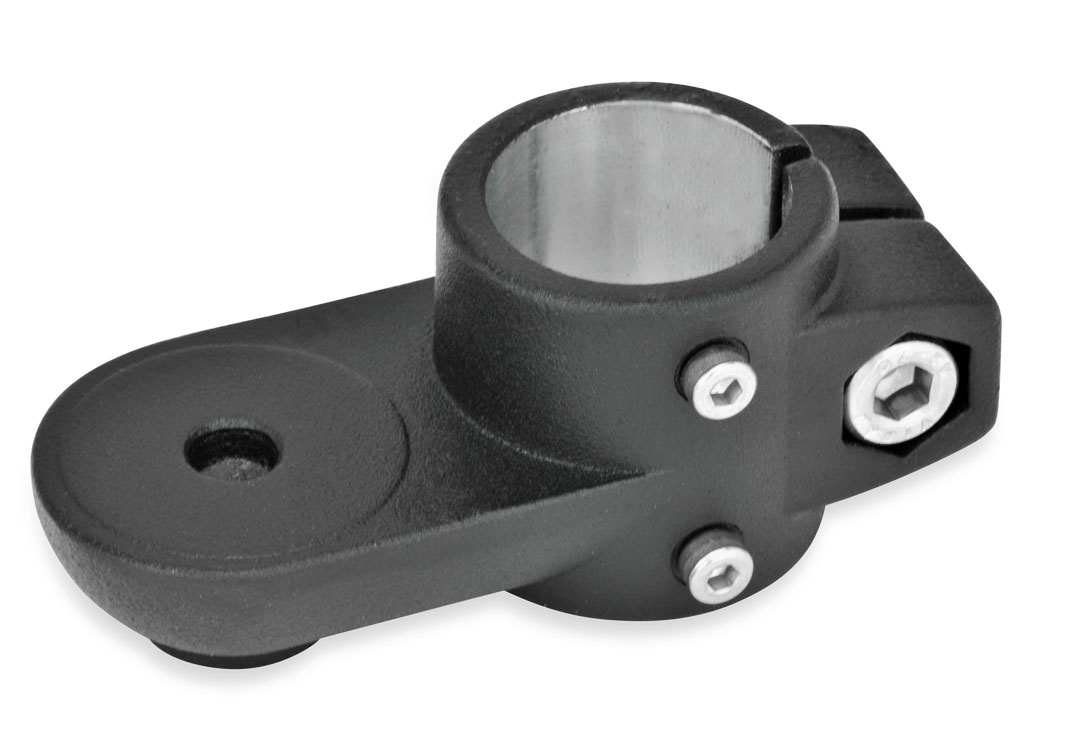

B:utan glidlager.

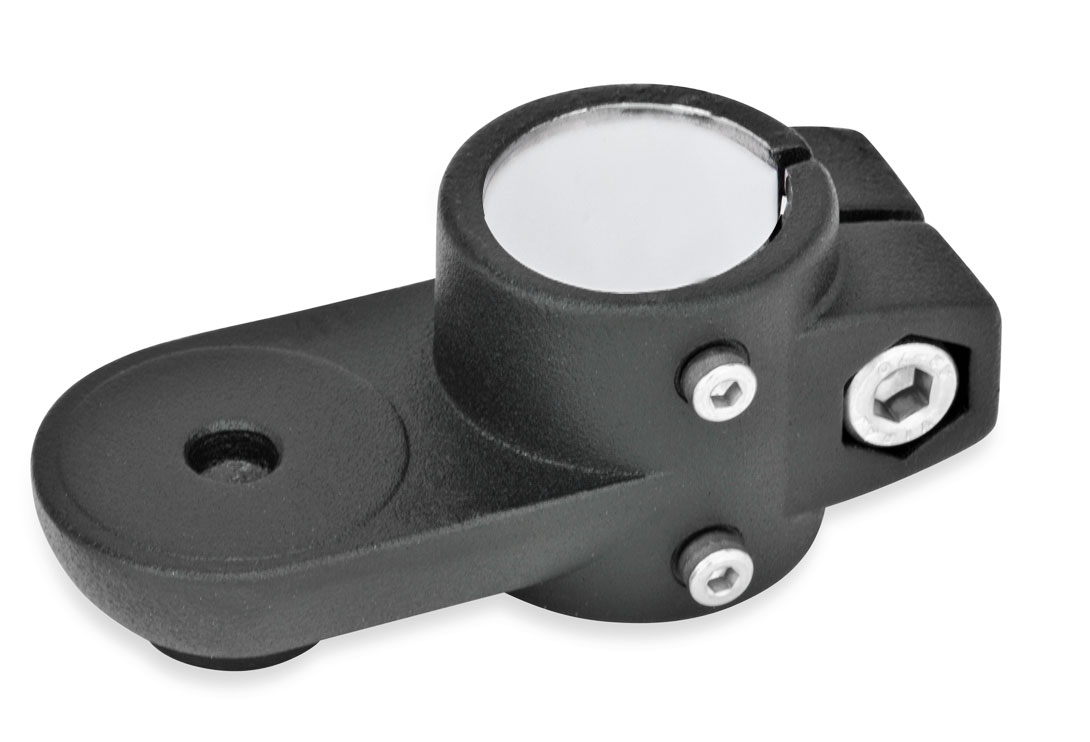

G: med glidlager.

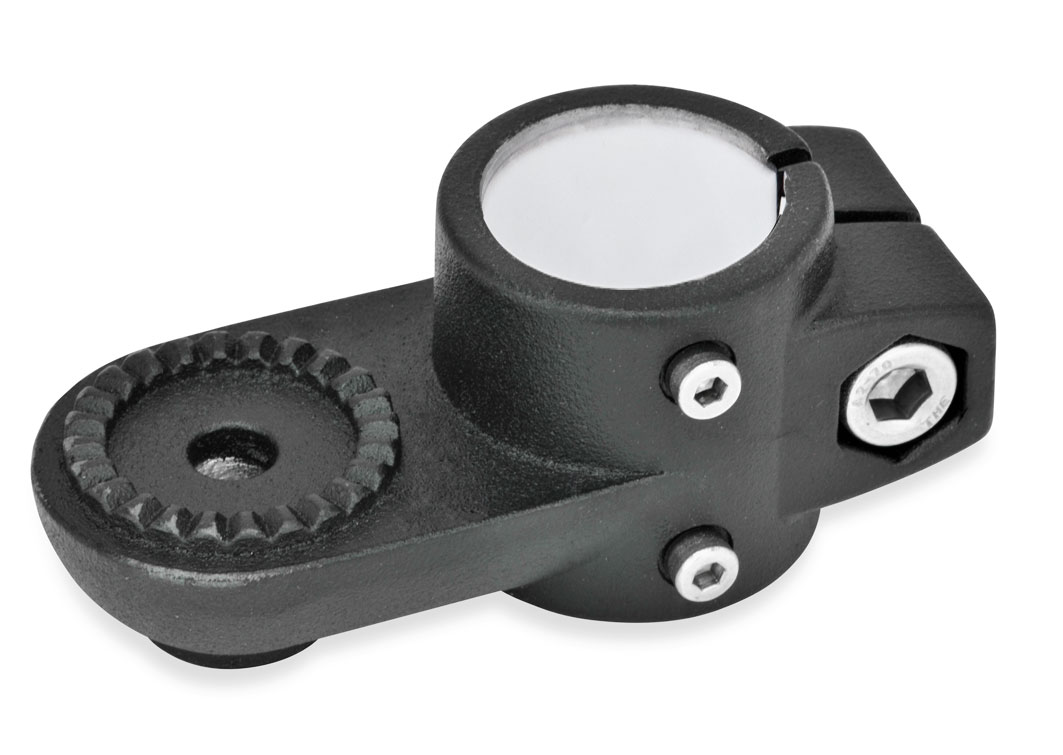

AV: förhöjd kuggkrans.

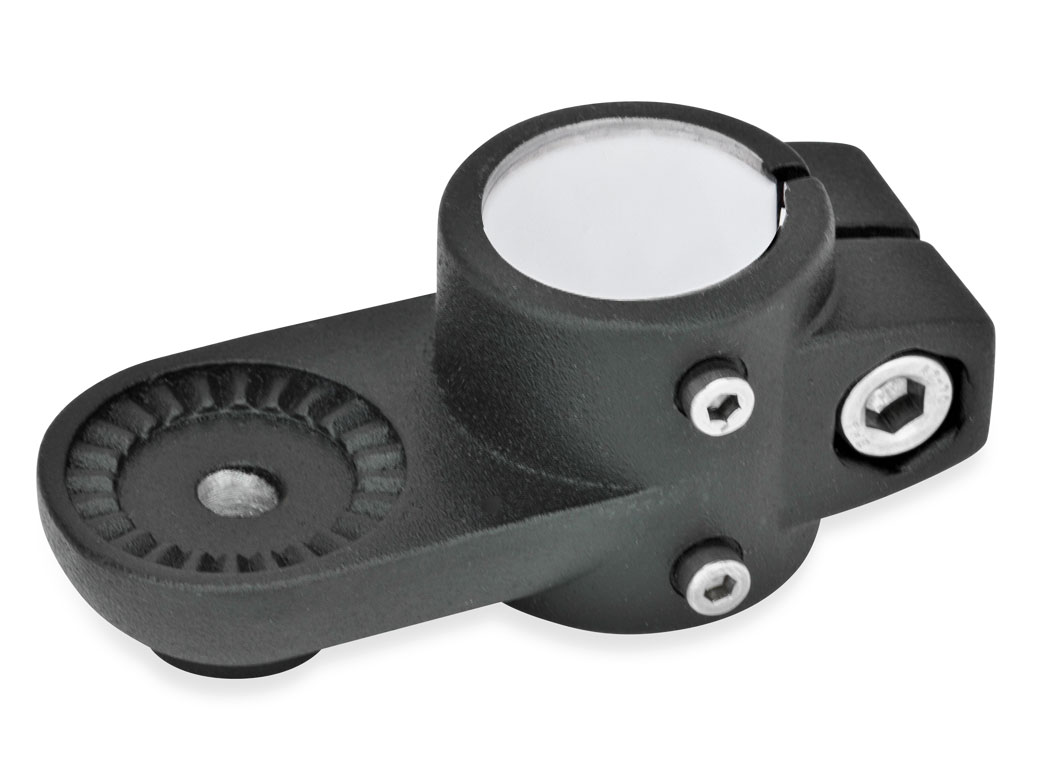

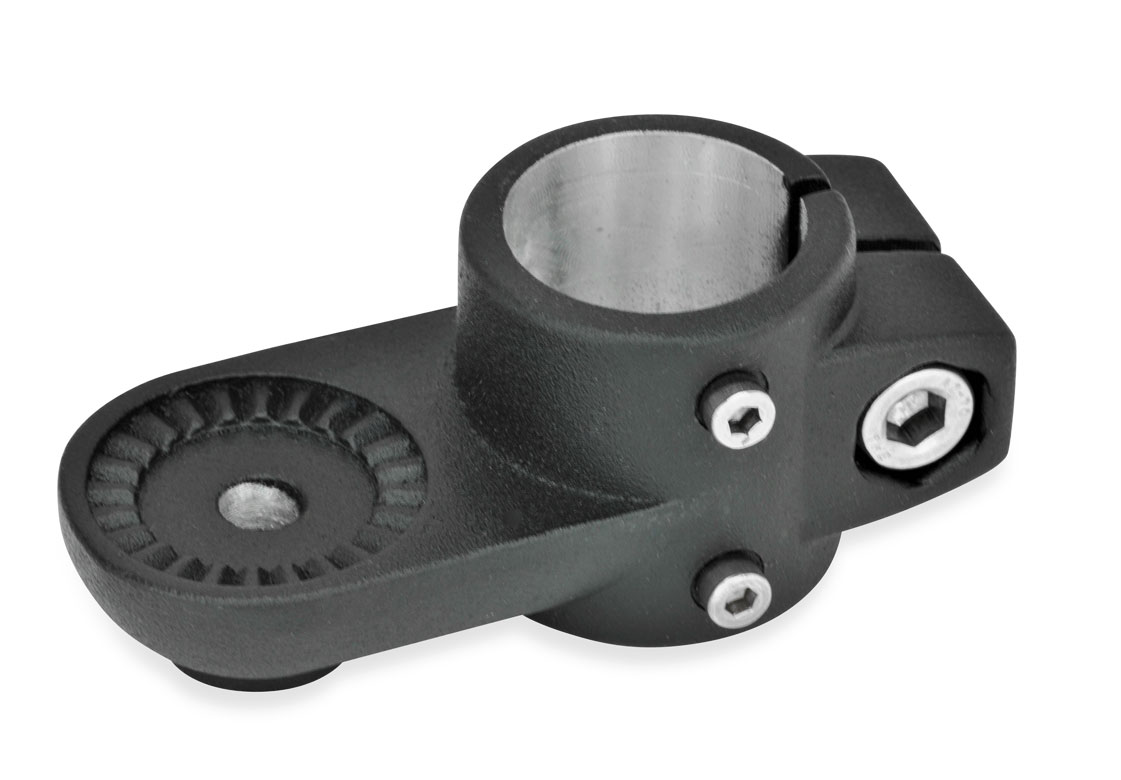

IV: försänkt kuggkrans.

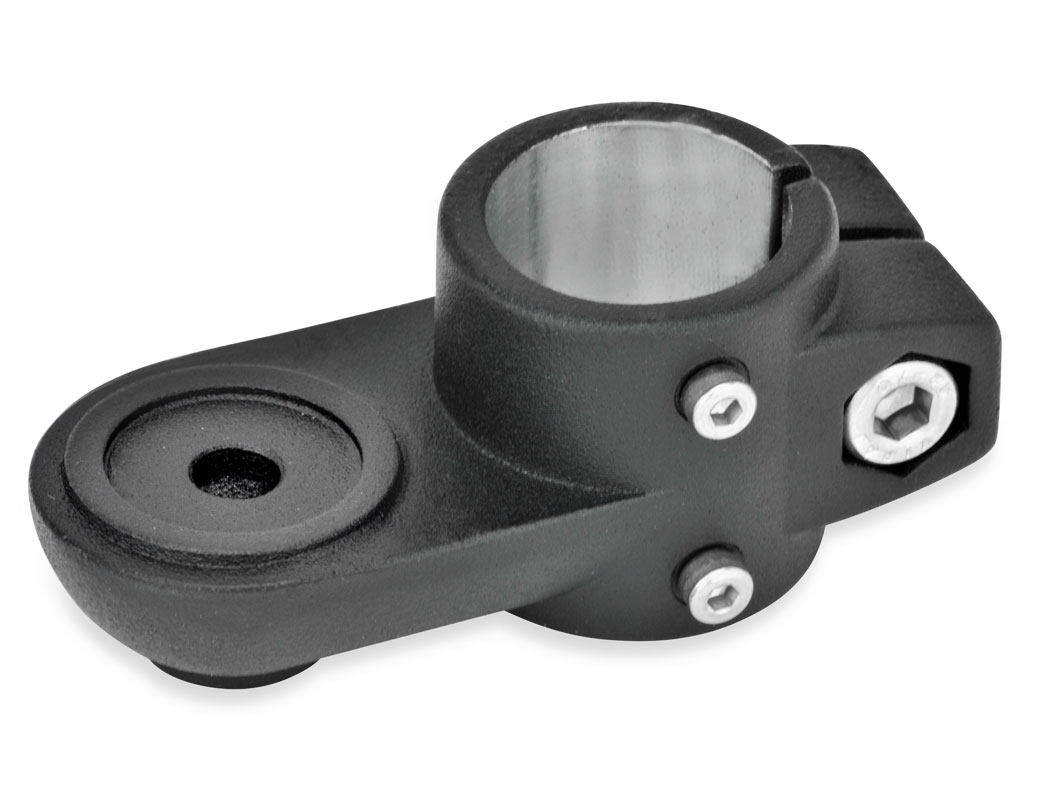

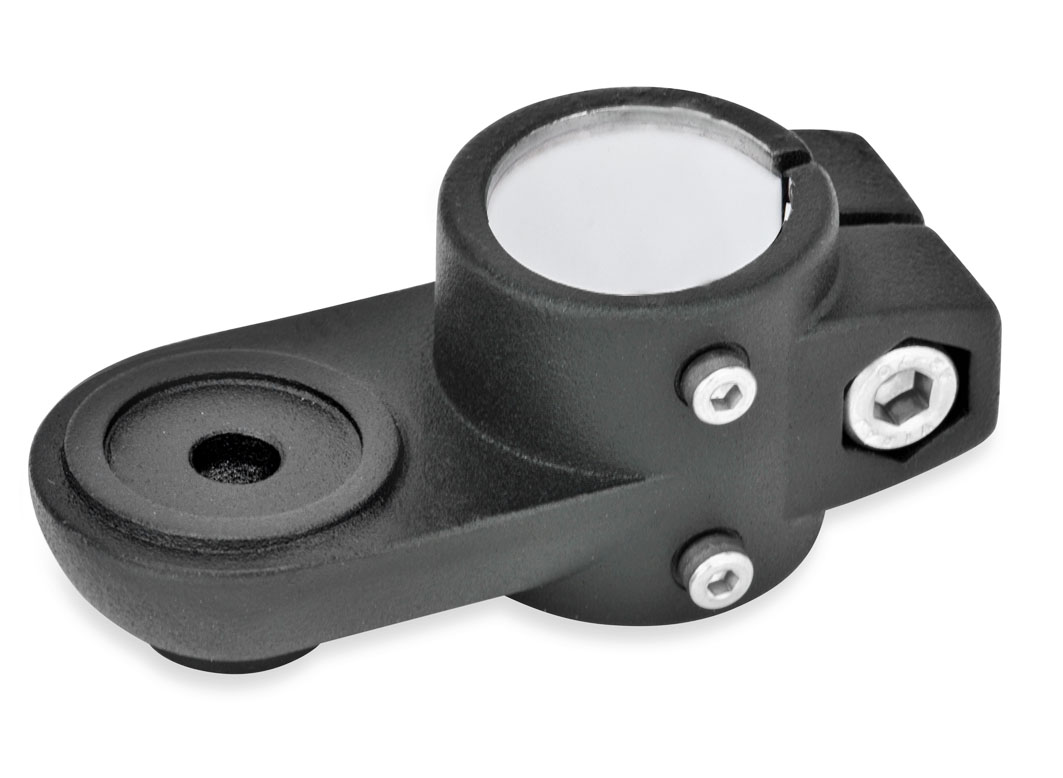

MZ: slät ring.
OZ: slät anliggningsyta.
Beställningsexempel: GN274.1-B50-MZ-2-SW
CAD-filer
| d1 | b | d2 | d3 | k | l1 | m | s | t | z | l2 (passande låsspak GN911) |
| 30 | 40 | 8,5 | M 4 | 40 | 95 | 43 | 13 | 20 | M8X25 | 63 / 78 |
| 40 | 65 | 10,5 | M 5 | 65 | 148 | 70 | 17 | 32,5 | M10X50 | - |
| 50 | 65 | 10,5 | M 6 | 65 | 148 | 70 | 17 | 32,5 | M10X50 | 78 / 92 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN274.1-B30-AV-2-SW | Svängbar hållare till linjärenhet | 473,00 kr | 591,25 kr | Kontakta oss för att beställa | ||
| GN274.1-B30-IV-2-SW | Svängbar hållare till linjärenhet | 473,00 kr | 591,25 kr | Kontakta oss för att beställa | ||
| GN274.1-B30-MZ-2-SW | Svängbar hållare till linjärenhet | 539,00 kr | 673,75 kr | Kontakta oss för att beställa | ||
| GN274.1-B30-OZ-2-SW | Svängbar hållare till linjärenhet | 475,00 kr | 593,75 kr | Kontakta oss för att beställa | ||
| GN274.1-B40-AV-2-SW | Svängbar hållare till linjärenhet | 918,00 kr | 1 147,50 kr | Kontakta oss för att beställa | ||
| GN274.1-B40-IV-2-SW | Svängbar hållare till linjärenhet | 918,00 kr | 1 147,50 kr | Kontakta oss för att beställa | ||
| GN274.1-B40-MZ-2-SW | Svängbar hållare till linjärenhet | 918,00 kr | 1 147,50 kr | Kontakta oss för att beställa | ||
| GN274.1-B40-OZ-2-SW | Svängbar hållare till linjärenhet | 918,00 kr | 1 147,50 kr | Kontakta oss för att beställa | ||
| GN274.1-B50-AV-2-SW | Svängbar hållare till linjärenhet | 900,00 kr | 1 125,00 kr | Kontakta oss för att beställa | ||
| GN274.1-B50-IV-2-SW | Svängbar hållare till linjärenhet | 900,00 kr | 1 125,00 kr | Kontakta oss för att beställa | ||
| GN274.1-B50-MZ-2-SW | Svängbar hållare till linjärenhet | 900,00 kr | 1 125,00 kr | Kontakta oss för att beställa | ||
| GN274.1-B50-OZ-2-SW | Svängbar hållare till linjärenhet | 900,00 kr | 1 125,00 kr | Kontakta oss för att beställa | ||
| GN274.1-G30-AV-2-SW | Svängbar hållare till linjärenhet | 910,00 kr | 1 137,50 kr | Kontakta oss för att beställa | ||
| GN274.1-G30-IV-2-SW | Svängbar hållare till linjärenhet | 910,00 kr | 1 137,50 kr | Kontakta oss för att beställa | ||
| GN274.1-G30-MZ-2-SW | Svängbar hållare till linjärenhet | 910,00 kr | 1 137,50 kr | Kontakta oss för att beställa | ||
| GN274.1-G30-OZ-2-SW | Svängbar hållare till linjärenhet | 932,00 kr | 1 165,00 kr | Kontakta oss för att beställa | ||
| GN274.1-G40-AV-2-SW | Svängbar hållare till linjärenhet | 1 228,00 kr | 1 535,00 kr | Kontakta oss för att beställa | ||
| GN274.1-G40-IV-2-SW | Svängbar hållare till linjärenhet | 1 228,00 kr | 1 535,00 kr | Kontakta oss för att beställa | ||
| GN274.1-G40-MZ-2-SW | Svängbar hållare till linjärenhet | 1 239,00 kr | 1 548,75 kr | Kontakta oss för att beställa | ||
| GN274.1-G40-OZ-2-SW | Svängbar hållare till linjärenhet | 1 286,00 kr | 1 607,50 kr | Kontakta oss för att beställa | ||
| GN274.1-G50-AV-2-SW | Svängbar hållare till linjärenhet | 1 436,00 kr | 1 795,00 kr | Kontakta oss för att beställa | ||
| GN274.1-G50-IV-2-SW | Svängbar hållare till linjärenhet | 1 436,00 kr | 1 795,00 kr | Kontakta oss för att beställa | ||
| GN274.1-G50-MZ-2-SW | Svängbar hållare till linjärenhet | 1 436,00 kr | 1 795,00 kr | Kontakta oss för att beställa | ||
| GN274.1-G50-OZ-2-SW | Svängbar hållare till linjärenhet | 1 436,00 kr | 1 795,00 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
