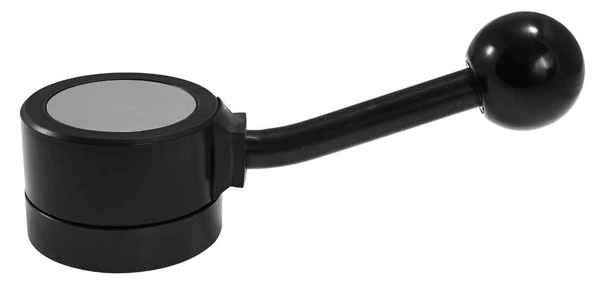

Inställningsspak GN215
Inställningsspak GN215 används liksom låselement GN200 för inställning och låsning av axlar och spindlar. GN215 är speciellt lämpad för konstruktioner där inställning av en belastad axel behöver göras eller för inställning av mycket exakta lägen, som ej stämmer överens med den delning som GN200 ger. En begränsning av vridvinkeln kan enkelt göras med hjälp av spärrstift.
Utförande:
Form A med obearbetad inställningskrans
Stål
Brunerad
Täckbricka i aluminiumfärgad plast
Handtagskula av svart, blank härdplast
Beställningsexempel GN215 A 54-12
| d1 | d2 H7 | d3 | d4 | d5 | h1 | h2 | h3 max. Tapp- längd | k | l | a +0,5º | ||
| 54 | 10 | 12 | 32 | 5,2 | 44,5 | 37 | 13 | 16,5 | 30 | 122 | 22º | |
| 60 | 14 | 16 | 32 | 5,2 | 50 | 39 | 15 | 18,5 | 36 | 125 | 19º | |
| Art.nr | Benämning | Kr/st ex.moms |
|---|---|---|
| GN215 A 54-10 | Inställningsspak | 840.00 |
| GN215 A 54-12 | Inställningsspak | 872.00 |
| GN215 A 60-14 | Inställningsspak | 940.00 |
| GN215 A 60-16 | Inställningsspak | 940.00 |
