Låselement GN200

Låselement GN200 används för inställning och låsning av axlar och spindlar. Fininställning ner till 6° kan göras. Kuggkransen innehåller 60 tänder och möjliggör därmed delningarna 2, 3, 4, 5, 6, 10, 12, 15, 20, eller 30. En begränsning av antalet lägen görs enkelt med hjälp av distansstift och borrning.

Låselementet består i stort sett av tre delar:

För d2=10mm gäller kilsspårsstandard DIN6885/1.
För d2>10mm gäller kilsspårsstandard DIN6885/2.

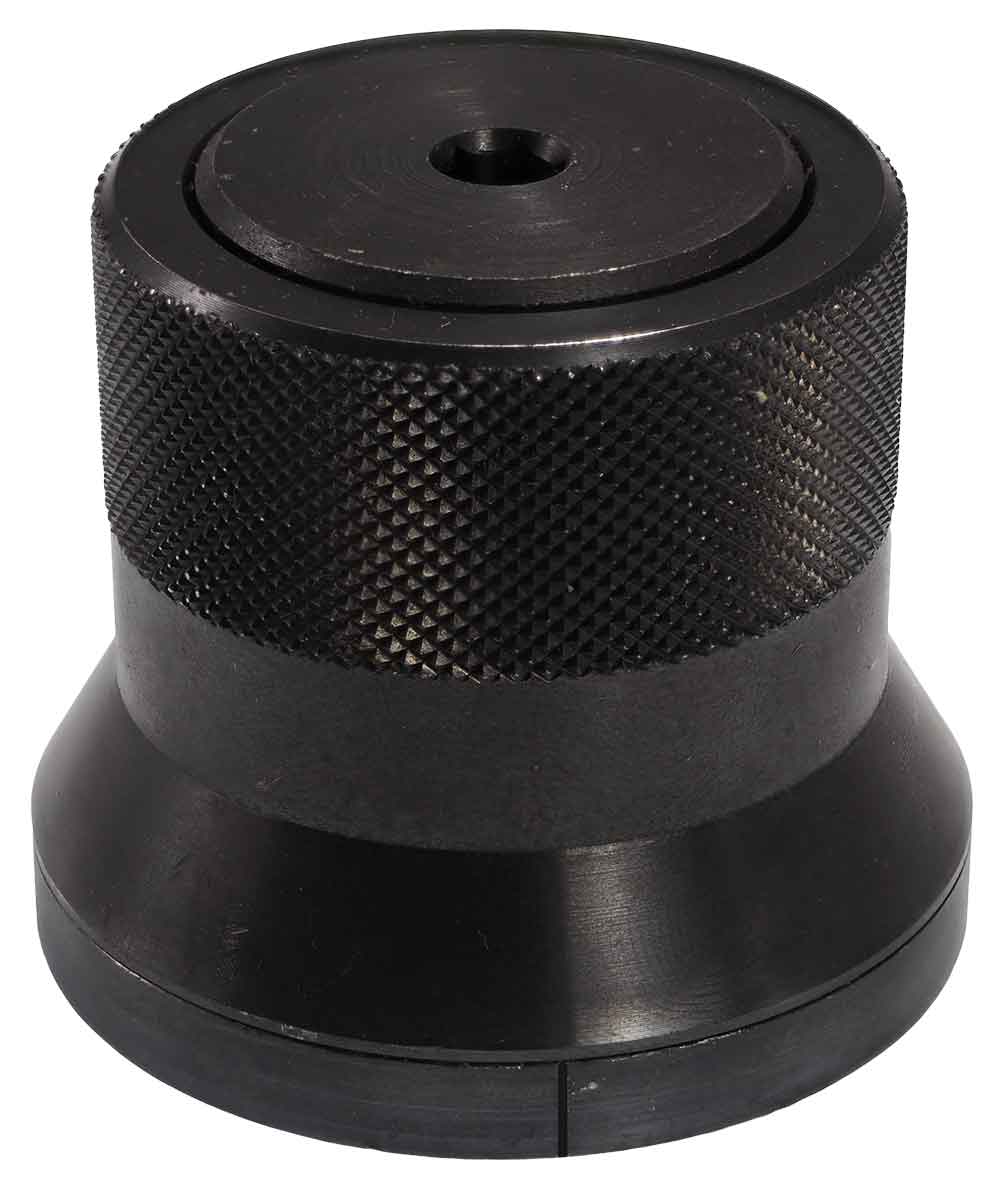

Form A med lettrat grepp.
Form B med handtag.

Brunerat stål.
Handtag i svart, blank härdplast.
Urkoppling sker genom drag.

Beställningsexempel GN200 B 44-12

CAD-filer

Låselement med antingen lettrat grepp eller spak
d1 -0,5d2 H7d3d4d5d6 delnings- kransl1l2l3l4w
4410123323233337631754
521416422631,541,837,5631,5904
Art.nrBenämningKr/st ex.moms
GN200 A 44-10Låselement, utan handtag571.00
GN200 A 44-12Låselement, utan handtag571.00
GN200 A 52-14Låselement, utan handtag696.00
GN200 A 52-16Låselement, utan handtag696.00
GN200 B 44-10Låselement697.00
GN200 B 44-12Låselement697.00
GN200 B 52-14Låselement812.00
GN200 B 52-16Låselement812.00
