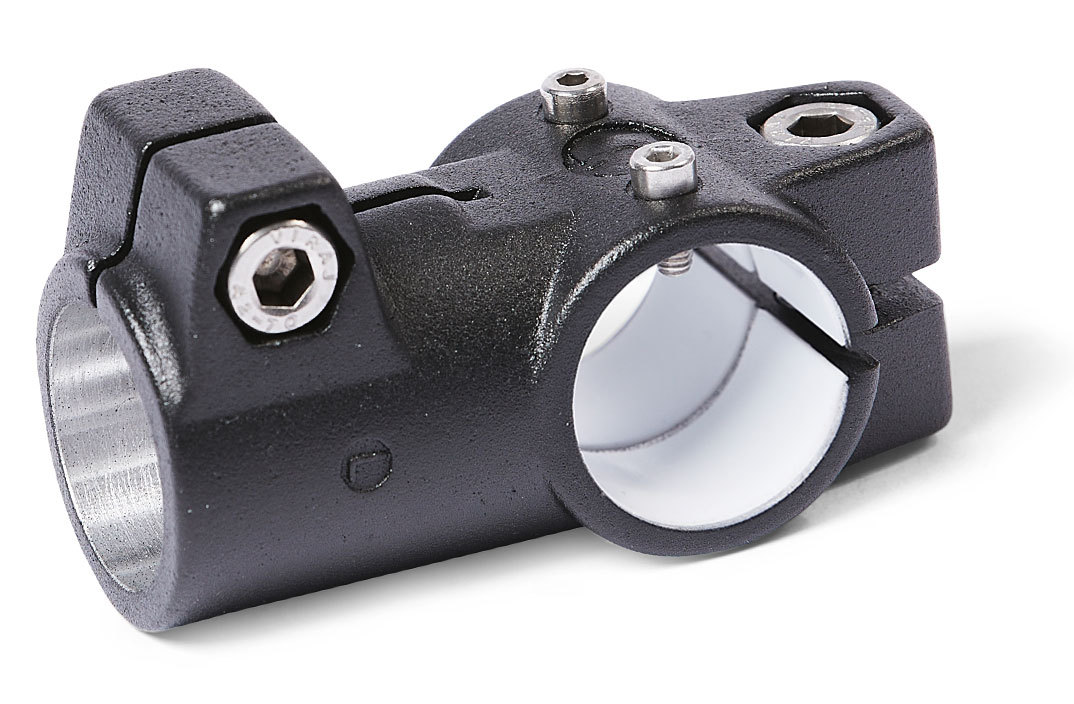

T-koppling GN192.1 i aluminium till linjärenhet
Rörkoppling i aluminium till linjärenhet.
Rörkopplingen levereras med eller utan glidlager i plast (PTFE).
Typ B utan glidlager.
Typ G med glidlager.
Beställningsexempel: GN192.1-G30-B30-56-2-S
CAD-filer
| d1 | d2 | k1 | d3 | k2 | l1 | l2 | m | z1 | z2 | l3 (passande låsspak GN911) | |
| För z1 | För z2 | ||||||||||
| 30 | 30 | 40 | M 4 | 42,5 | 92 | 52 | 60 | M8X25 | M8X25 | 63 / 78 | 63 / 78 |
| 30 | 30 | 56 | M 4 | 62 | 130 | 68 | 90 | M10X35 | M10X35 | - | - |
| 40 | 40 | 56 | M 5 | 62 | 130 | 68 | 90 | M10X35 | M10X35 | 78 / 92 | 92 |
| 40 | 40 | 65 | M 5 | 75 | 148 | 77,5 | 103 | M10X50 | M10X50 | 92 | - |
| 50 | 50 | 65 | M 6 | 75 | 148 | 77,5 | 103 | M10X50 | M10X50 | 78 / 92 | 78 / 92 |
| 60 | 60 | 80 | M 8 | 80 | 177 | 92 | 125 | M10X50 | M10X50 | 78 / 92 | - |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN192.1-B30-B30-40-2-S | Rörkoppling med T-vinkel | 494,00 kr | 617,50 kr | |||
| GN192.1-B30-B30-56-2-S | Rörkoppling med T-vinkel | 757,00 kr | 946,25 kr | |||
| GN192.1-B40-B40-56-2-S | Rörkoppling med T-vinkel | 790,00 kr | 987,50 kr | |||
| GN192.1-B40-B40-65-2-S | Rörkoppling med T-vinkel | 797,00 kr | 996,25 kr | |||
| GN192.1-B50-B50-65-2-S | Rörkoppling med T-vinkel | 833,00 kr | 1 041,25 kr | |||
| GN192.1-B60-B60-80-2-S | Rörkoppling med T-vinkel | 1 166,00 kr | 1 457,50 kr | |||
| GN192.1-G30-B30-40-2-S | Rörkoppling med T-vinkel | 886,00 kr | 1 107,50 kr | |||
| GN192.1-G30-B30-56-2-S | Rörkoppling med T-vinkel | 1 337,00 kr | 1 671,25 kr | |||
| GN192.1-G40-B40-56-2-S | Rörkoppling med T-vinkel | 1 399,00 kr | 1 748,75 kr | |||
| GN192.1-G40-B40-65-2-S | Rörkoppling med T-vinkel | 1 397,00 kr | 1 746,25 kr | |||
| GN192.1-G50-B50-65-2-S | Rörkoppling med T-vinkel | 1 468,00 kr | 1 835,00 kr | |||
| GN192.1-G60-B60-80-2-S | Rörkoppling med T-vinkel | 1 951,00 kr | 2 438,75 kr | |||
Scrolla i sidled för fler kolumner
