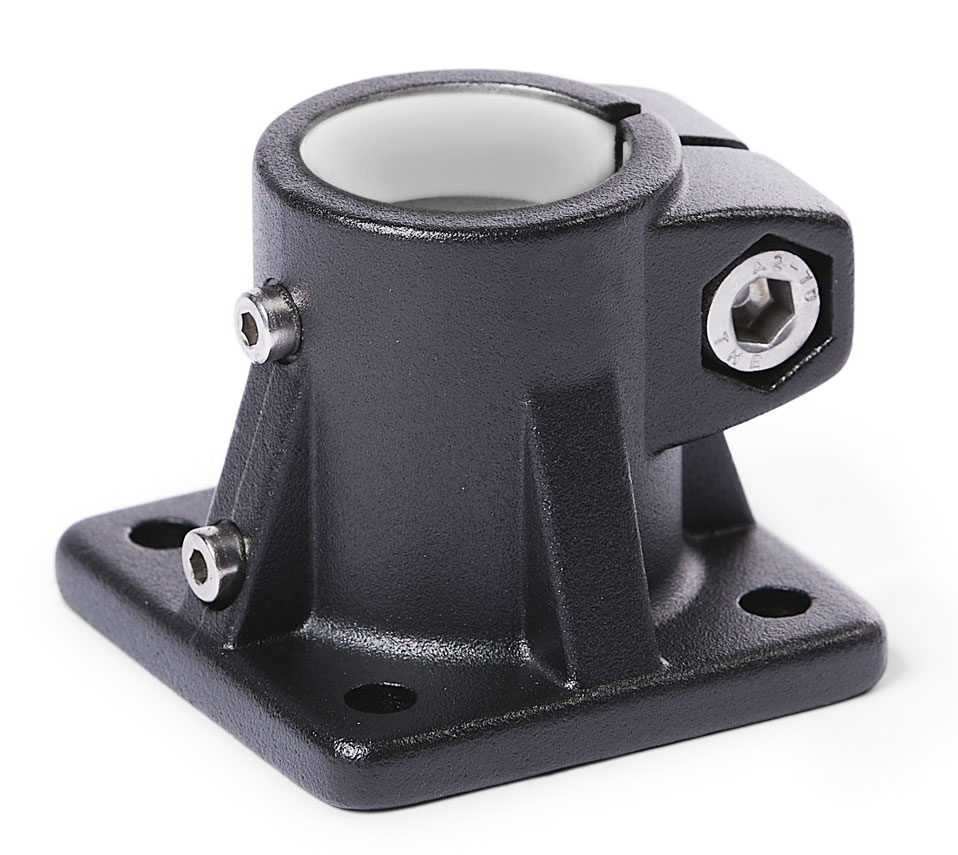

Rörkoppling GN163.1 i aluminium till linjärenhet, med eller utan glidlager
Rörkoppling i aluminium till linjärenhet, med eller utan glidlager i PTFE.
B: utan glidlager.
G: med glidlager.
Beställningsexempel: GN163.1-G30-50-2-SW
CAD-filer
| d1 | k | d2 | d3 | l1 | l2 | t | x1 | x2 | y1 | y2 | z |
| 30 | 50 | 6,5 | M 4 | 52 | 40 | 7 | 60 | 42 | 60 | 42 | M8X25 |
| 30 | 70 | 8,5 | M 4 | 68 | 56 | 10 | 90 | 64 | 90 | 64 | M10X35 |
| 40 | 70 | 8,5 | M 5 | 68 | 56 | 10 | 90 | 64 | 90 | 64 | M10X35 |
| 40 | 85 | 11 | M 5 | 77,5 | 65 | 14 | 105 | 74 | 105 | 74 | M10X50 |
| 50 | 85 | 11 | M 6 | 77,5 | 65 | 14 | 105 | 74 | 105 | 74 | M10X50 |
| 60 | 100 | 11 | M 8 | 92 | 80 | 14 | 125 | 89 | 125 | 89 | M10X50 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN163.1-B30-50-2-SW | Rörkoppling till linjärenhet | 516,00 kr | 645,00 kr | |||
| GN163.1-B30-70-2-SW | Rörkoppling till linjärenhet | 728,00 kr | 910,00 kr | |||
| GN163.1-B40-70-2-SW | Rörkoppling till linjärenhet | 729,00 kr | 911,25 kr | |||
| GN163.1-B40-85-2-SW | Rörkoppling till linjärenhet | 766,00 kr | 957,50 kr | |||
| GN163.1-B50-85-2-SW | Rörkoppling till linjärenhet | 775,00 kr | 968,75 kr | |||
| GN163.1-B60-100-2-SW | Rörkoppling till linjärenhet | 1 119,00 kr | 1 398,75 kr | |||
| GN163.1-G30-50-2-SW | Rörkoppling till linjärenhet | 836,00 kr | 1 045,00 kr | |||
| GN163.1-G30-70-2-SW | Rörkoppling till linjärenhet | 1 116,00 kr | 1 395,00 kr | |||
| GN163.1-G40-70-2-SW | Rörkoppling till linjärenhet | 1 377,00 kr | 1 721,25 kr | |||
| GN163.1-G40-85-2-SW | Rörkoppling till linjärenhet | 1 329,00 kr | 1 661,25 kr | |||
| GN163.1-G50-85-2-SW | Rörkoppling till linjärenhet | 1 433,00 kr | 1 791,25 kr | |||
| GN163.1-G60-100-2-SW | Rörkoppling till linjärenhet | 2 053,00 kr | 2 566,25 kr | |||
Scrolla i sidled för fler kolumner
