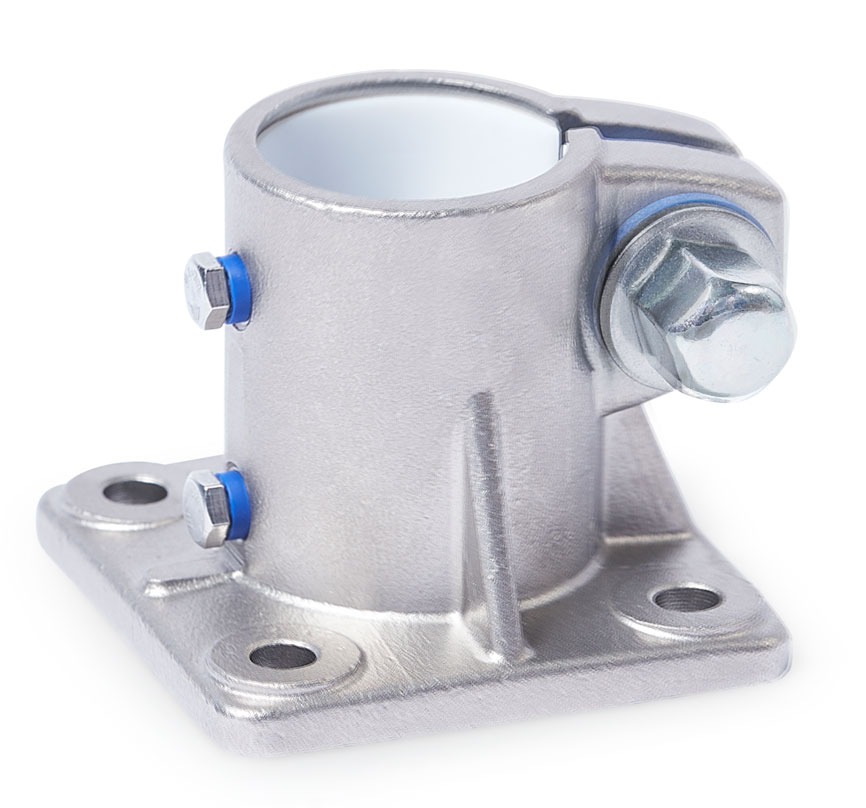

Rörkoppling GN163.15 i rostfritt stål till linjärenhet, med glidlager
Rörkoppling i rostfritt stål till linjärenhet, med glidlager.
A: utan tätningsringar.
B: med tätningsringar och distansring.
Beställningsexempel: GN163.15-G50-A-4
CAD-filer
| d1 | b | d2 | d3 | d4 | k | l1 | m | t | x1 | x2 | y1 | y2 | z | L2 (passande låsspak GN911.3) |
| 30 | 22 | 6,5 | 37 | M 4 | 50 | 36 | 35 | 6,5 | 60 | 42 | 60 | 42 | M 8 | 63 / 78 |
| 50 | 30 | 10,7 | 60 | M 6 | 85 | 48,5 | 60 | 9 | 105 | 74 | 105 | 74 | M 10 | 78 / 92 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN163.15-G30-A-4 | Rostfri rörkoppling till linjärenhet | 1 357,00 kr | 1 696,25 kr | Kontakta oss för att beställa | ||
| GN163.15-G30-B-4 | Rostfri rörkoppling till linjärenhet | 1 401,00 kr | 1 751,25 kr | Kontakta oss för att beställa | ||
| GN163.15-G50-A-4 | Rostfri rörkoppling till linjärenhet | 2 318,00 kr | 2 897,50 kr | Kontakta oss för att beställa | ||
| GN163.15-G50-B-4 | Rostfri rörkoppling till linjärenhet | 2 481,00 kr | 3 101,25 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
