Delbar rörkoppling GN165.1 till linjärenhet, för runt rör eller fyrkantsrör, delbar
Delbar rörkoppling till linjärenhet, delbar, för runt rör eller fyrkantsrör.

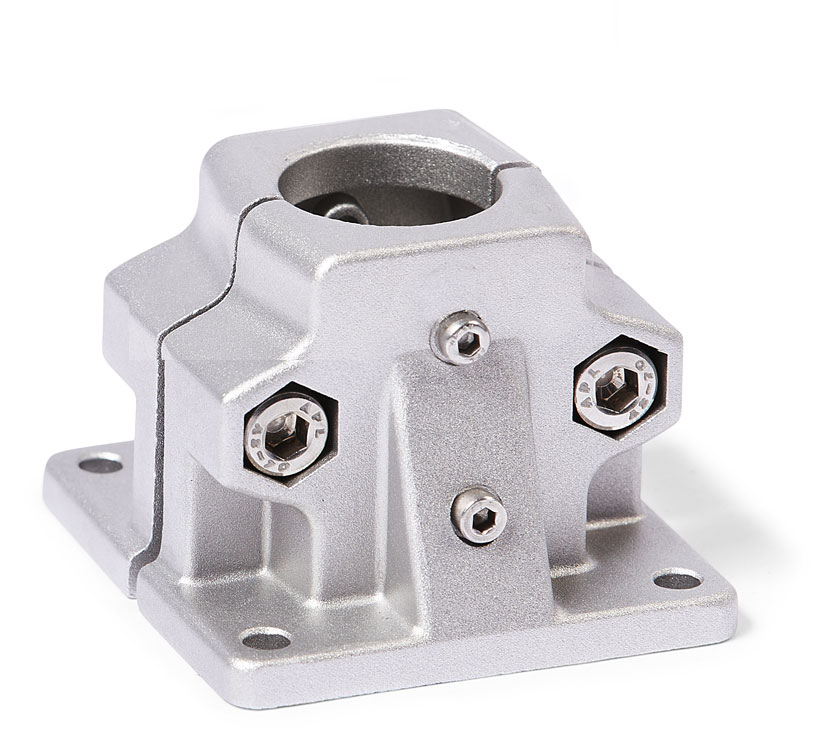

B: runt rör.

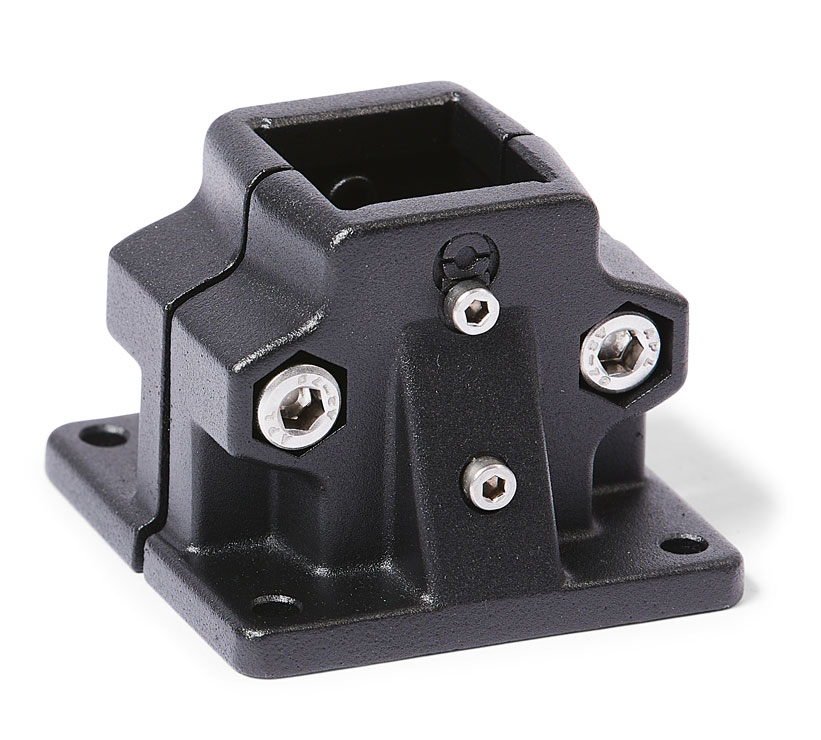

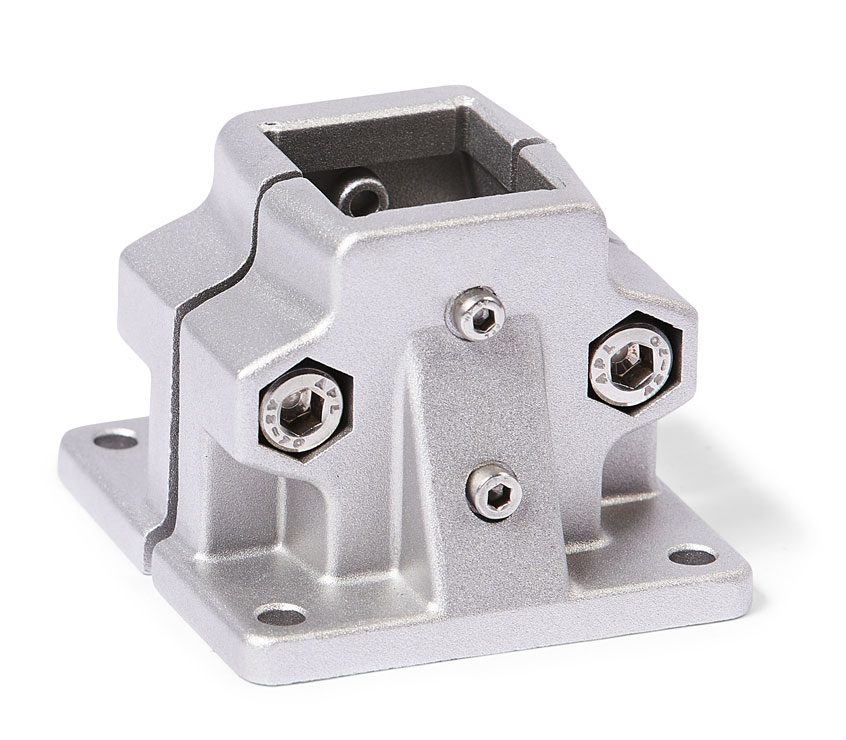

V: fyrkantsrör.
Beställningsexempel: GN165.1-V40-2-SW
CAD-filer
| d1 | s | d2 | d3 | k | l1 | l2 | t | x1 | x2 | y1 | y2 | z | l3 (passande låsspak GN911) |
| 30 | 30 | 6,5 | M 4 | 58 | 69 | 46 | 7 | 75 | 60 | 75 | 60 | M8X35 | 63 / 78 |
| 40 | 40 | 11 | M 5 | 98 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10X60 | 78 / 92 |
| 50 | 50 | 11 | M 6 | 98 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10X60 | 78 / 92 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN165.1-B30-2-SW | Rörkoppling till linjärenhet, delbar | 648,00 kr | 810,00 kr | |||
| GN165.1-B40-2-SW | Rörkoppling till linjärenhet, delbar | 853,00 kr | 1 066,25 kr | |||
| GN165.1-B50-2-SW | Rörkoppling till linjärenhet, delbar | 850,00 kr | 1 062,50 kr | |||
| GN165.1-V30-2-SW | Rörkoppling till linjärenhet, delbar | 657,00 kr | 821,25 kr | |||
| GN165.1-V40-2-SW | Rörkoppling till linjärenhet, delbar | 865,00 kr | 1 081,25 kr | |||
| GN165.1-V50-2-SW | Rörkoppling till linjärenhet, delbar | 870,00 kr | 1 087,50 kr | |||
Scrolla i sidled för fler kolumner
