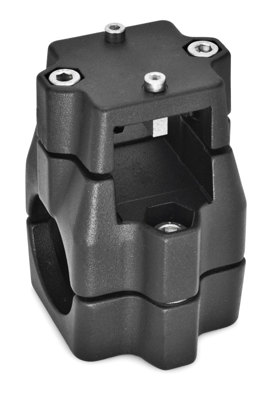

Delbar korskoppling GN135.1 i aluminium till linjärenhet för runda och/eller fyrkantiga rör med olika diameter
Delbar korskoppling i aluminium till linjärenhet för runda och/eller fyrkantiga rör med olika diameter.
B: runt rör.
V: fyrkantigt rör.
Typ B - V för ett runt rör (d1) och ett fyrkantigt rör (s2).
Typ V - B för ett fyrkantigt rör (s1) och ett runt rör (d2).
Beställningsexempel: GN135.1-V30-B50-2-SW
CAD-filer
| d1 | s1 | d2 | s2 | d3 | k1 | k2 | l1 | l2 | l3 | m | z1 | z2 | l4 (passande låsspak GN911) | |||
| för z1 | för z2 | |||||||||||||||
| 30 | 30 | 40 | 40 | M 4 | 60 | 76 | 120 | 79 | 98 | 55 | M8X50 | M10X55 | 63 | 78 | 78 | 92 |
| 30 | 30 | 50 | 50 | M 5 | 60 | 76 | 120 | 79 | 98 | 55 | M8X50 | M10X55 | 63 | 78 | 78 | 92 |
| 40 | 40 | 50 | 50 | M 6 | 60 | 76 | 120 | 79 | 98 | 55 | M8X50 | M10X55 | 78 | 78 | 78 | 92 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN135.1-B30-B40-2-SW | Korskoppling till linjärenhet, delbar | 1 180,00 kr | 1 475,00 kr | |||
| GN135.1-B30-B50-2-SW | Korskoppling till linjärenhet, delbar | 1 158,00 kr | 1 447,50 kr | |||
| GN135.1-B30-V40-2-SW | Korskoppling till linjärenhet, delbar | 1 158,00 kr | 1 447,50 kr | |||
| GN135.1-B30-V50-2-SW | Korskoppling till linjärenhet, delbar | 1 158,00 kr | 1 447,50 kr | |||
| GN135.1-B40-B50-2-SW | Korskoppling till linjärenhet, delbar | 1 158,00 kr | 1 447,50 kr | |||
| GN135.1-B40-V50-2-SW | Korskoppling till linjärenhet, delbar | 1 158,00 kr | 1 447,50 kr | |||
| GN135.1-V30-B40-2-SW | Korskoppling till linjärenhet, delbar | 1 158,00 kr | 1 447,50 kr | |||
| GN135.1-V30-B50-2-SW | Korskoppling till linjärenhet, delbar | 1 158,00 kr | 1 447,50 kr | |||
| GN135.1-V30-V40-2-SW | Korskoppling till linjärenhet, delbar | 1 180,00 kr | 1 475,00 kr | |||
| GN135.1-V30-V50-2-SW | Korskoppling till linjärenhet, delbar | 1 158,00 kr | 1 447,50 kr | |||
| GN135.1-V40-B50-2-SW | Korskoppling till linjärenhet, delbar | 1 158,00 kr | 1 447,50 kr | |||
| GN135.1-V40-V50-2-SW | Korskoppling till linjärenhet, delbar | 1 158,00 kr | 1 447,50 kr | |||
Scrolla i sidled för fler kolumner
